基于HIL+RCP的三相整流电路实验

今天给大家分享的是利用easygo netbox的模型文件，仿真三相整流的电路实验。

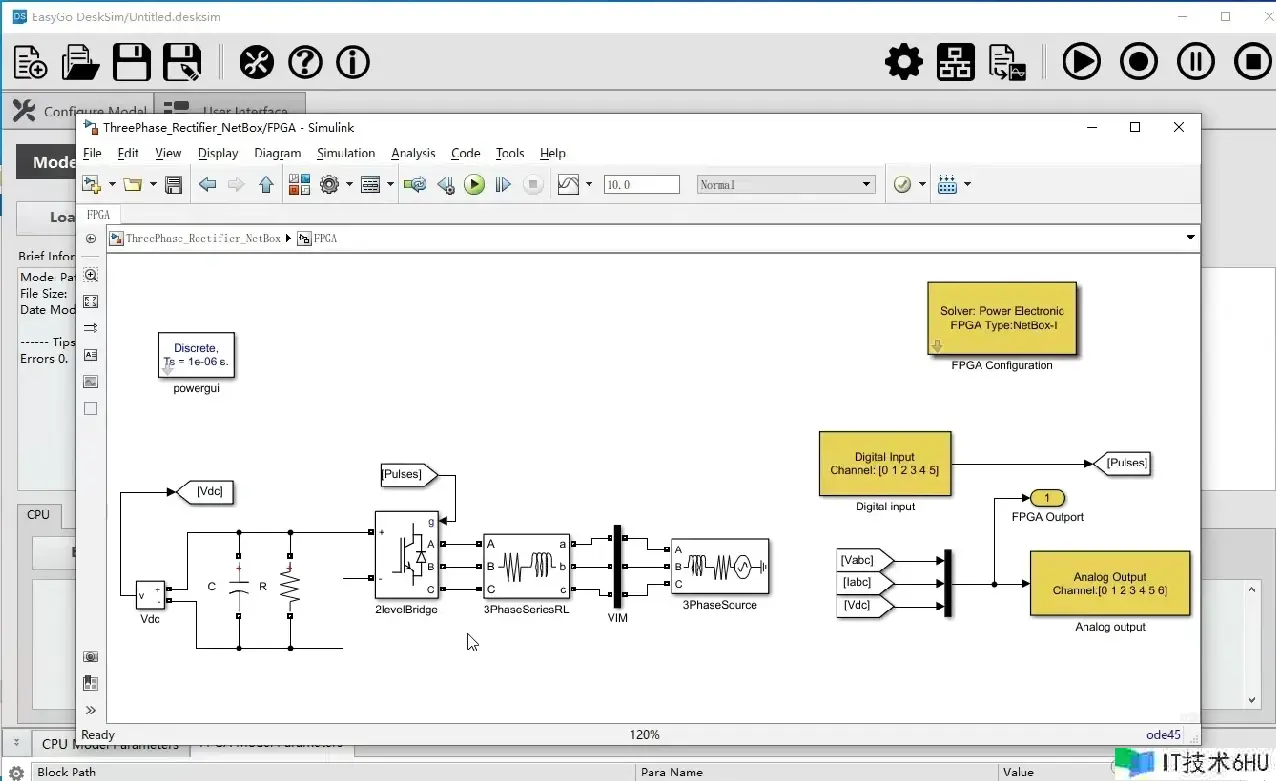

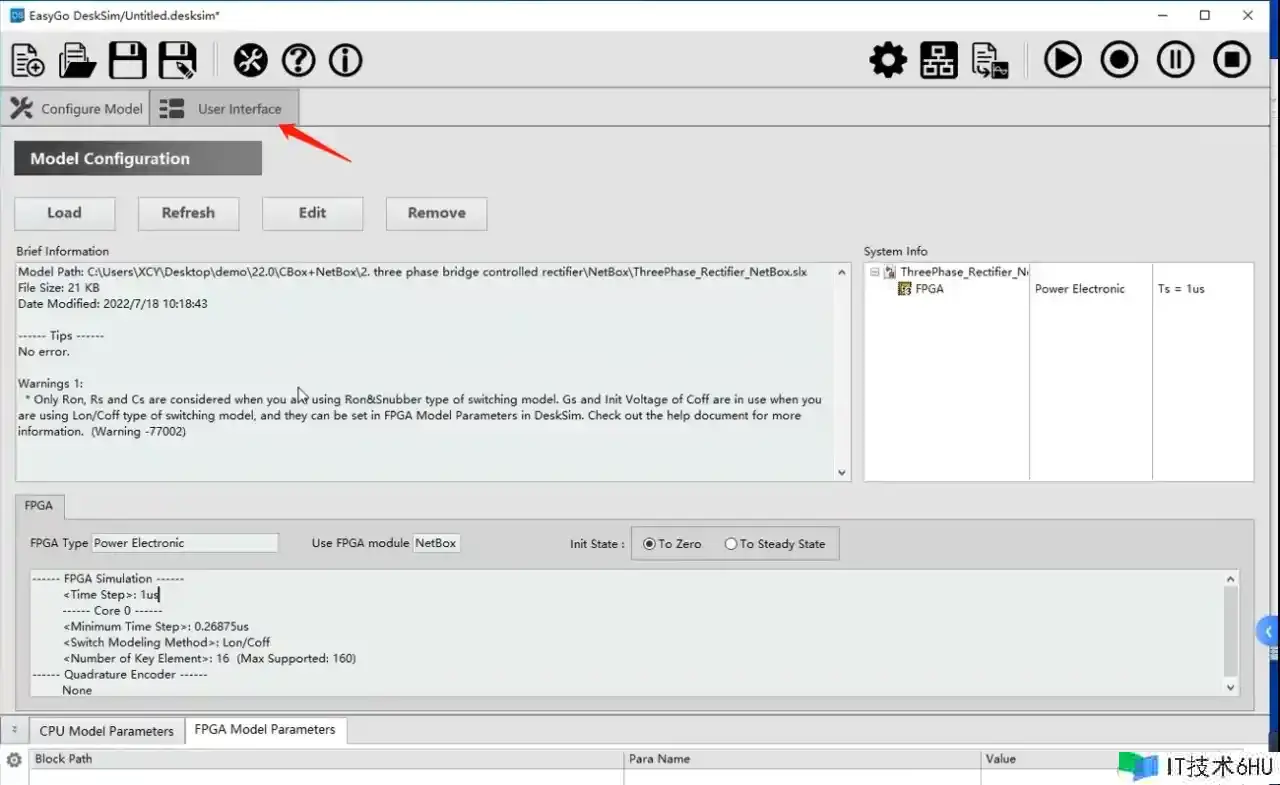

首先，打开Desksim软件，载入这个模型文件。然后切换到User Interface界面，自定义模型的监控界面。

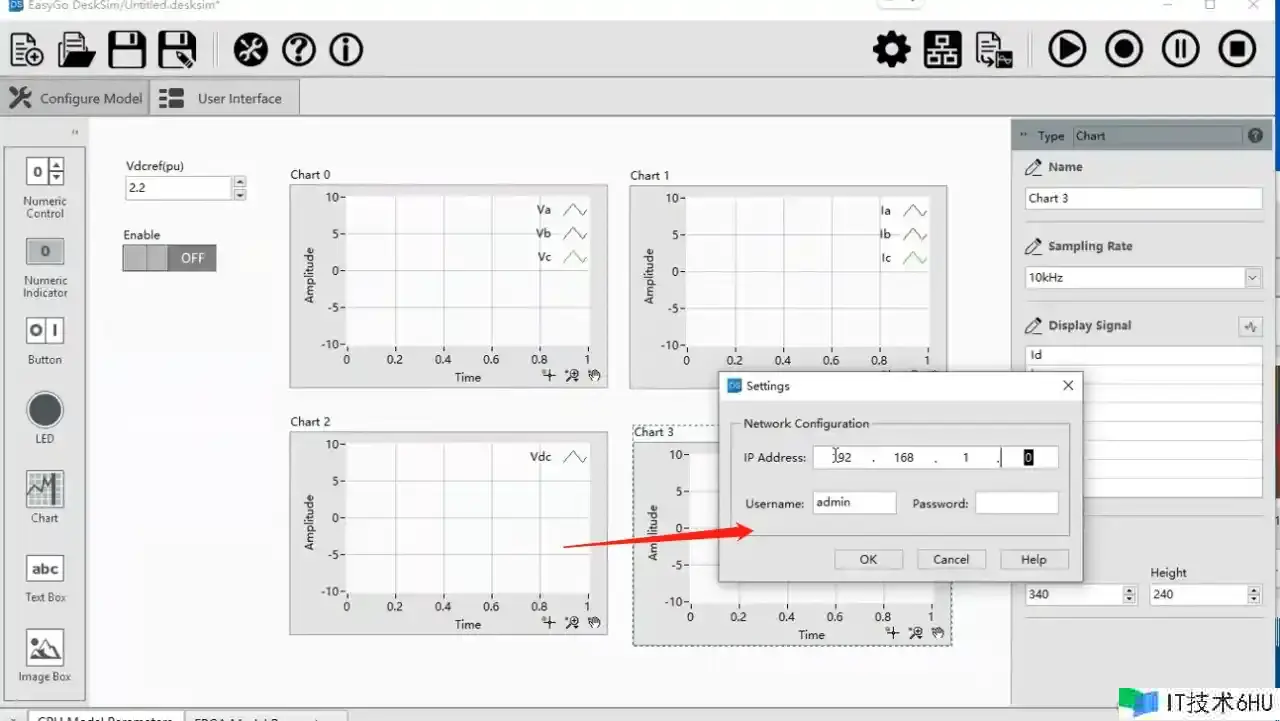

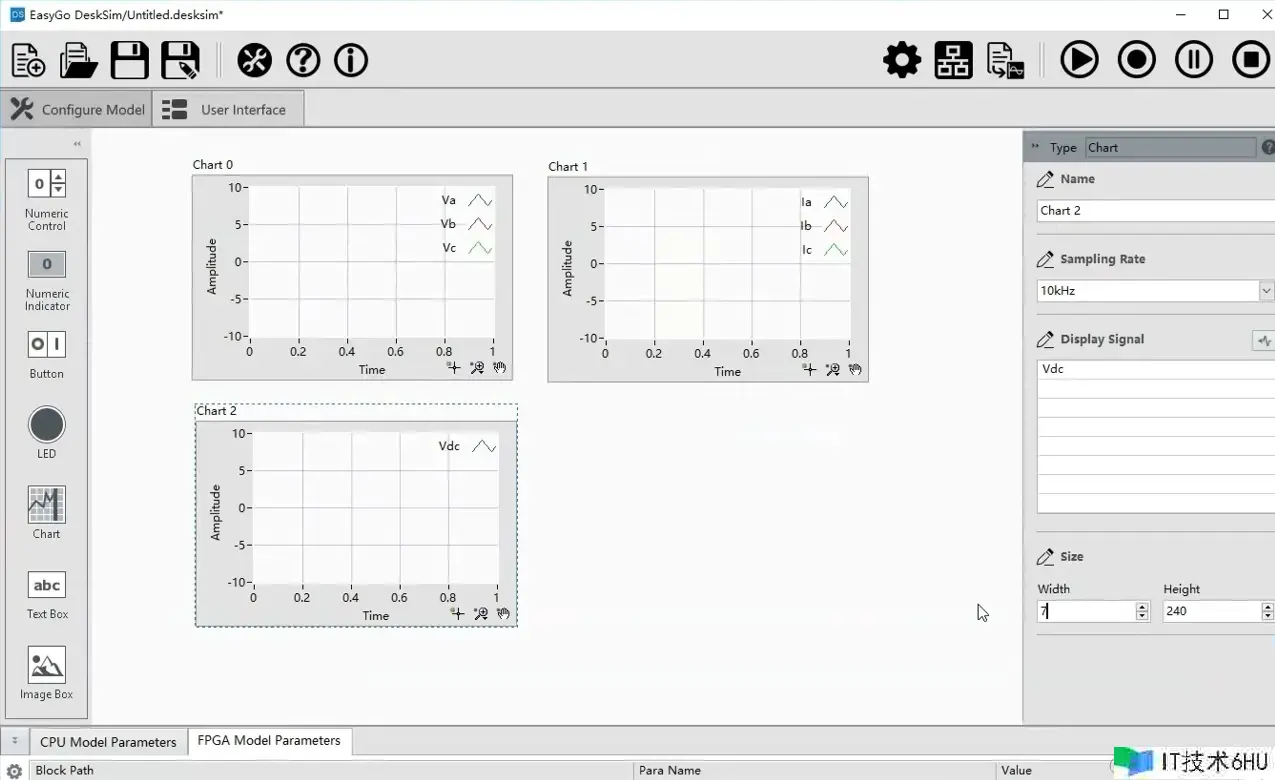

我们拖入chart，就可以选择观测模型的三相电压，三相电流及直流电压的信号。

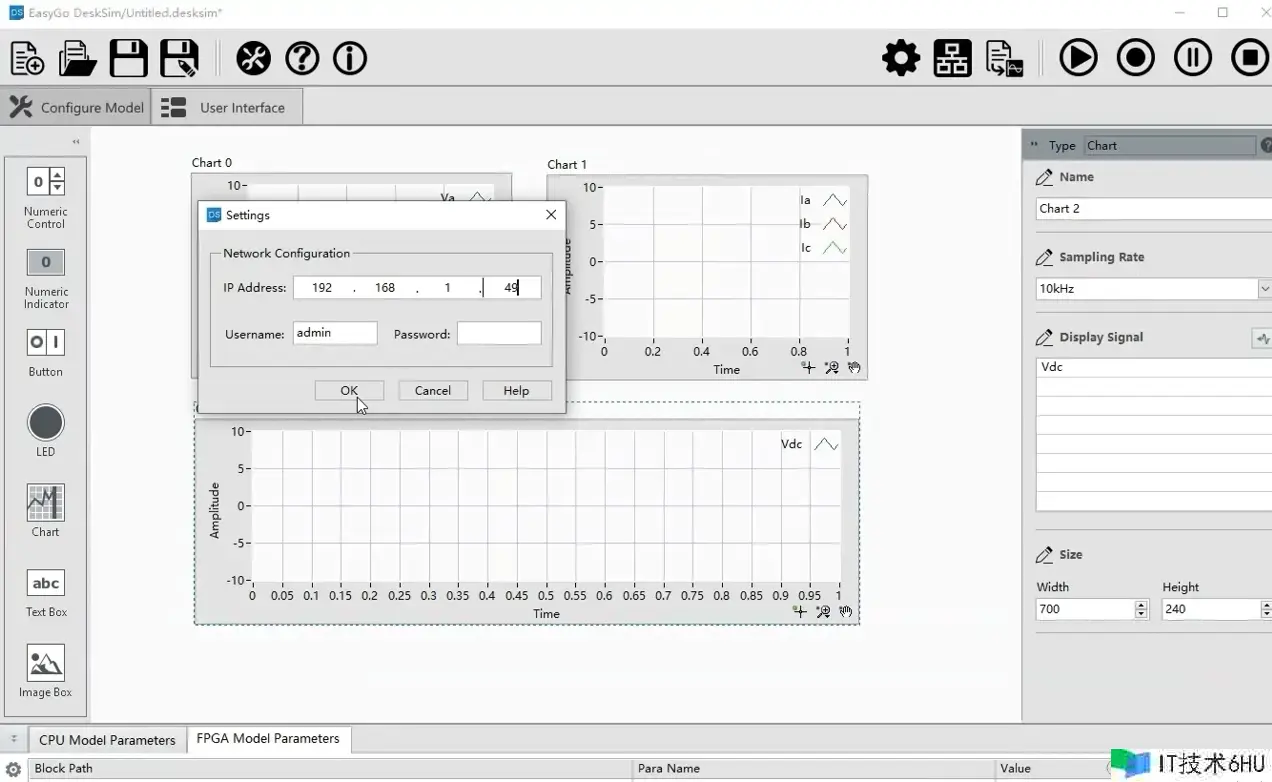

在这里设置netbox仿真器的ip地址，然后就可以点击启动按钮运行这个仿真程序了。

我们再打开一个desksim软件和控制测的程序，这是三相整流电路对应的控制算法程序。

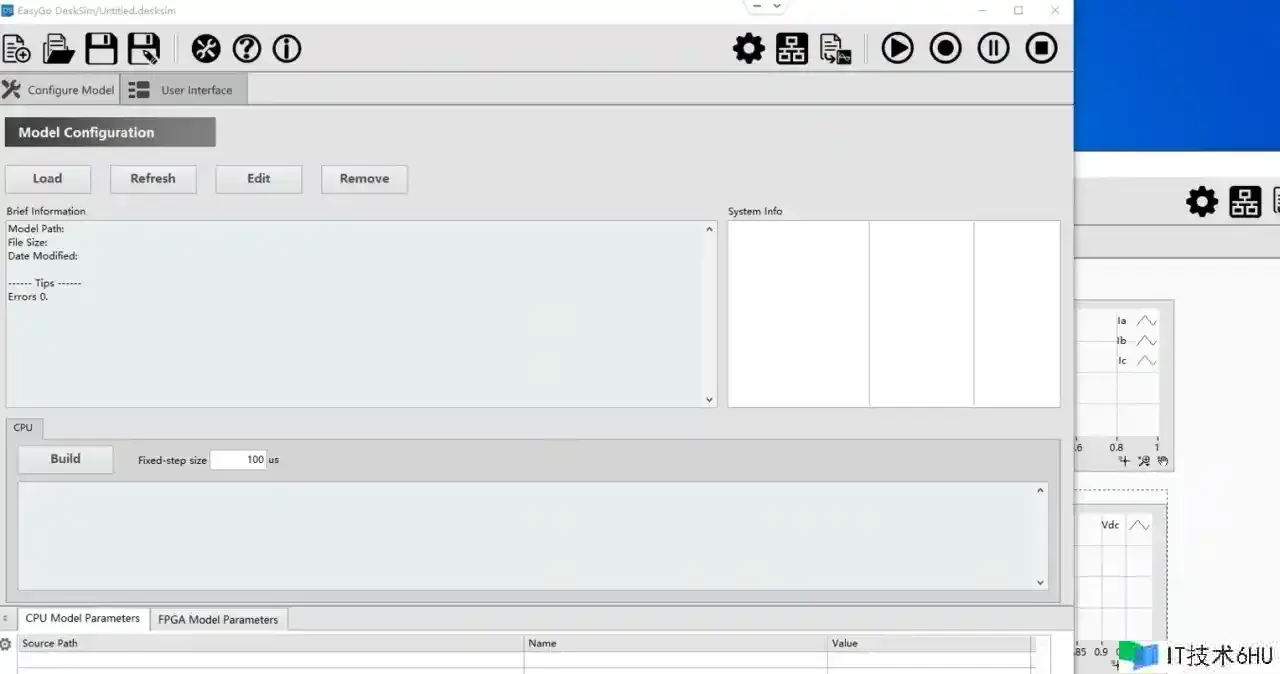

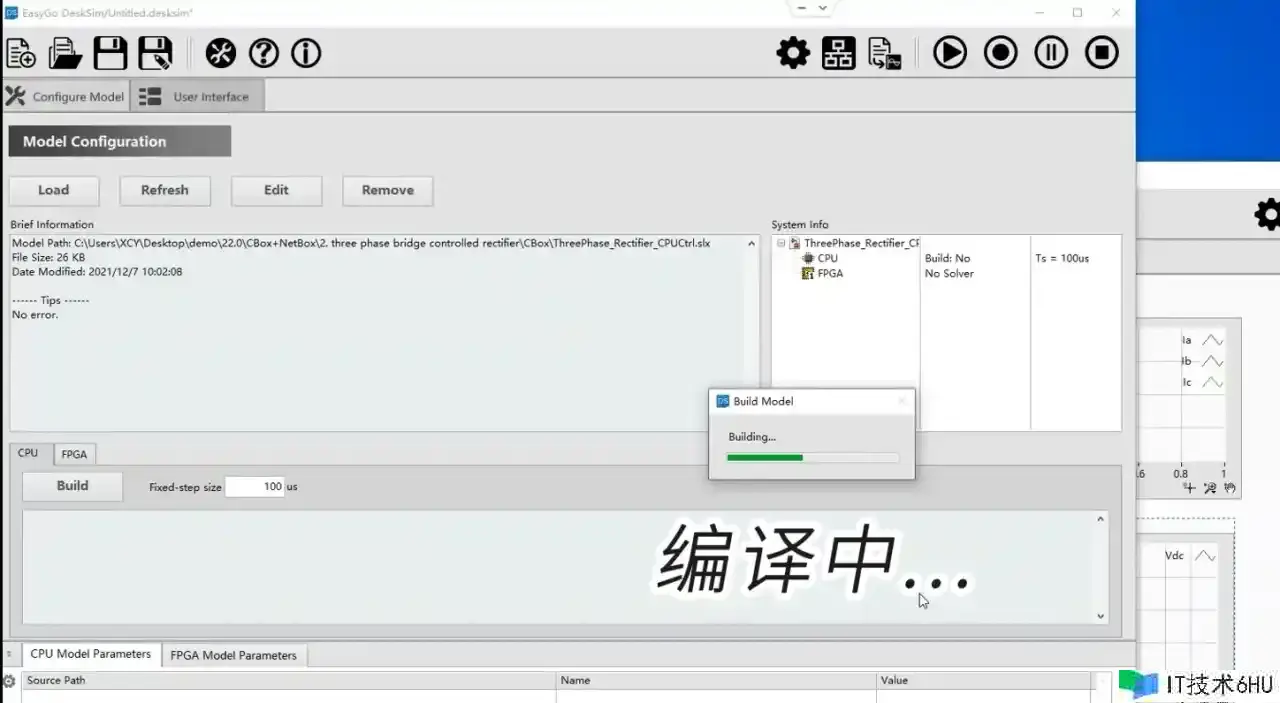

然后在desksim软件中载入这个控制程序，这个程序是带有cpu算法的，我们需要编译cpu部分的算法。

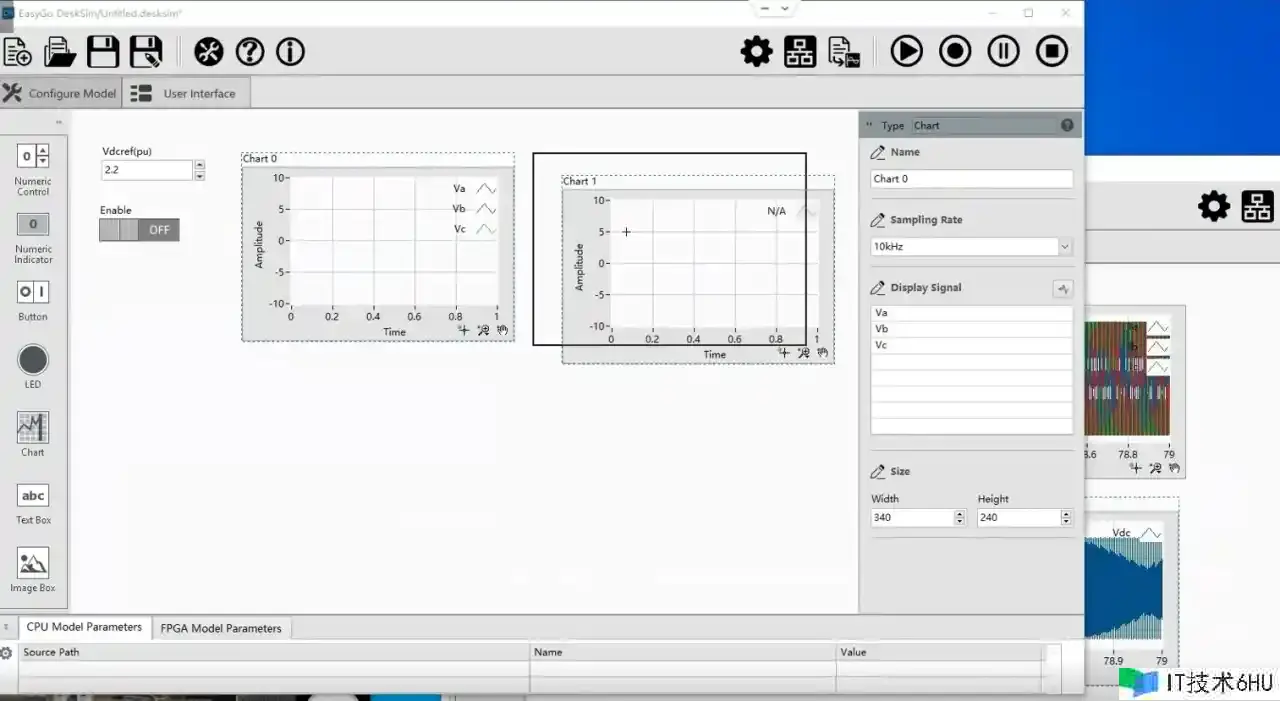

编译完成后，切换到User Interface界面，拖入一个控件，对应到算法的直流电压给定值，设置默认值2.2；再拖入一个控件，对应到算法的使能信号。

我们拖入chart，选择观测控制器算法中的三相电压，三相电流，dq轴电流及直流电压的信号。

在这里设置cbox仿真器的ip地址，然后就可以点击启动按钮运行这个控制程序了。

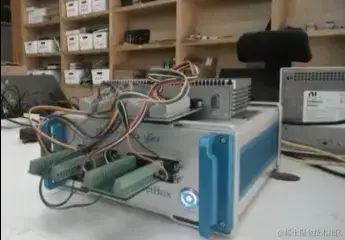

画面中就是我们netbox仿真器和cbox控制器，他们之间用信号线连接起来。

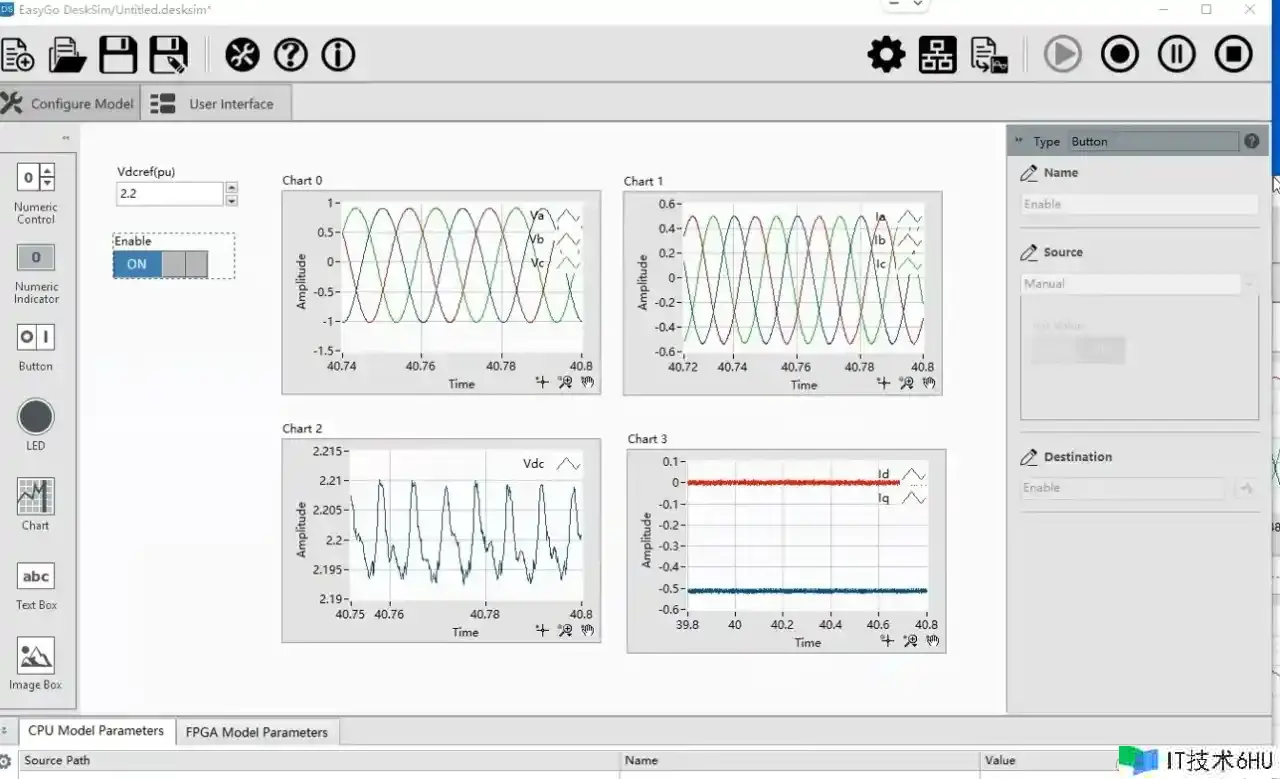

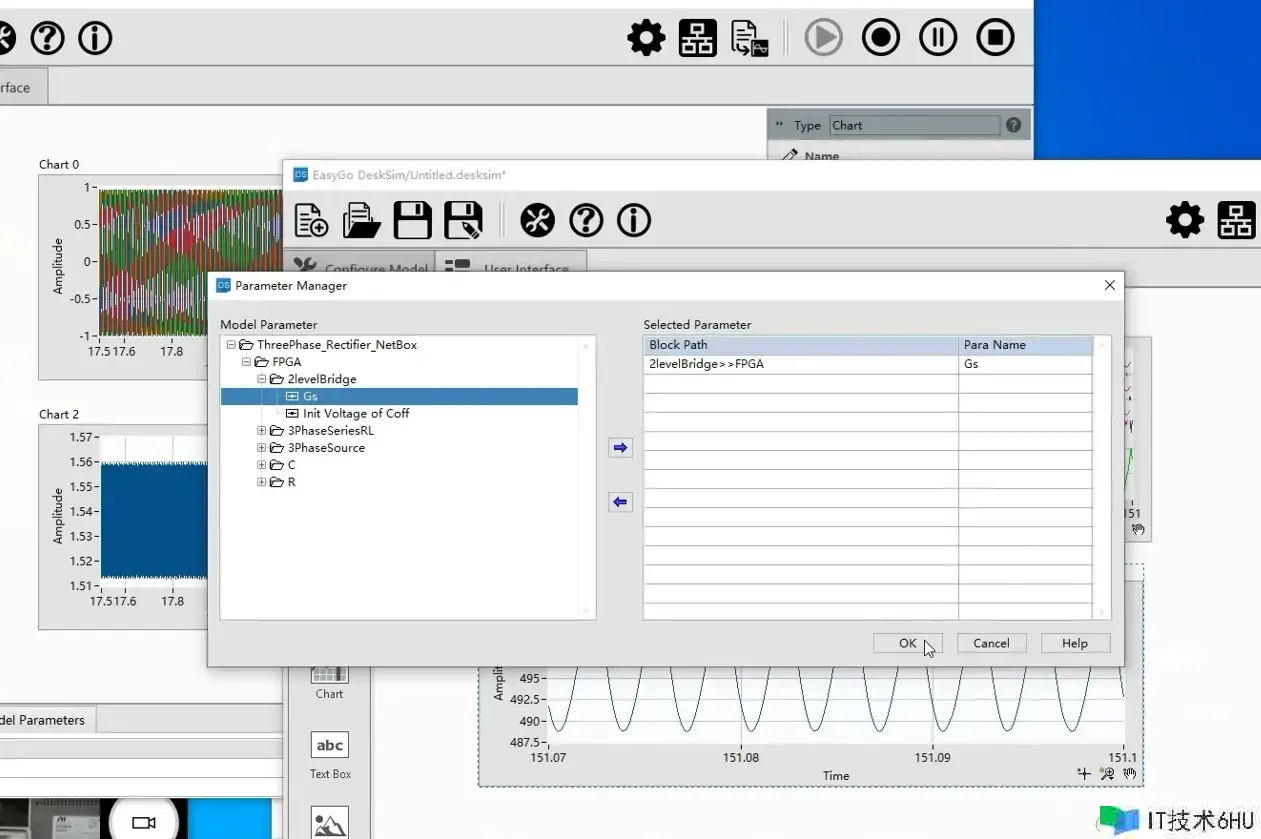

这就是运行起来的效果，在这里可以选择动态调参的参数，设置开关的Gs值，效果会实时更新变化。

控制测给使能信号，可以看到直流电压的值被控制到了设定值，为2.2标幺值 控制测把直流电压设定值改为2.5，可以看到直流电压的值被实时控制到了设定值 。
