当今的嵌入式体系开发领域中，高效的调试东西关于工程师来说至关重要。它们能够极大地减少开发周期中的过错追踪时刻，并加速产品的上市时刻。MDK作为业界领先的嵌入式开发东西之一，其内置的调试功用被广大开发者所赞誉。这些功用不只供给了对代码履行的深化洞悉，还允许开发者在实时环境中监控和修正体系行为。经过本文，咱们将一起探索 MDK 的调试功用怎么成为嵌入式开发者的得力助手，以及它怎么助力咱们构建愈加安稳、高效的嵌入式应用。
1. 源码下载及前置阅览
- STM32F103C8T6模板工程
链接：pan.baidu.com/s/1n7XHCaMY… 提取码：lw59
- MDK5安装包
链接：pan.baidu.com/s/1j7USS7-r… 提取码：5q3s
- 芯片固件包
链接：pan.baidu.com/s/1Td21MOEs… 提取码：86uh
假如你是个零根底的小白，连 STM32 都没见过，我也给你预备了一个保姆级教程，手把手教你搭建好 STM32 开发环境，并教你怎么下载程序，简直业界良心！
零根底快速上手STM32开发（手把手保姆级教程）：www.lxlinux.net/e/stm32/stm…
假如你连代码都不知道怎么烧录到 STM32 的，能够参阅下文，供给了 5 种代码烧录方法：
STM32下载程序的五种方法：www.lxlinux.net/e/stm32/fiv…
新手小白假如连 MDK 的运用都不熟悉，那么能够经过下文先熟悉一下 MDK 的运用：
一文教你运用MDK开发东西：www.lxlinux.net/e/stm32/mdk…
2. MDK仿真调试装备
在 MDK 仿真前，咱们需求对其进行环境装备。
- 翻开 Keil5 软件，翻开或许新建一个工程。

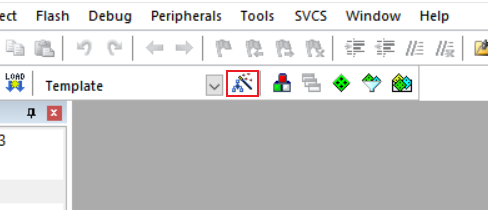

- 点击 Options for Target，也就是咱们俗称的魔法棒。
- 挑选 C/C++ 选项卡，在进行仿真时，咱们需求将 MDK 的优化调成 Level 0 等级。

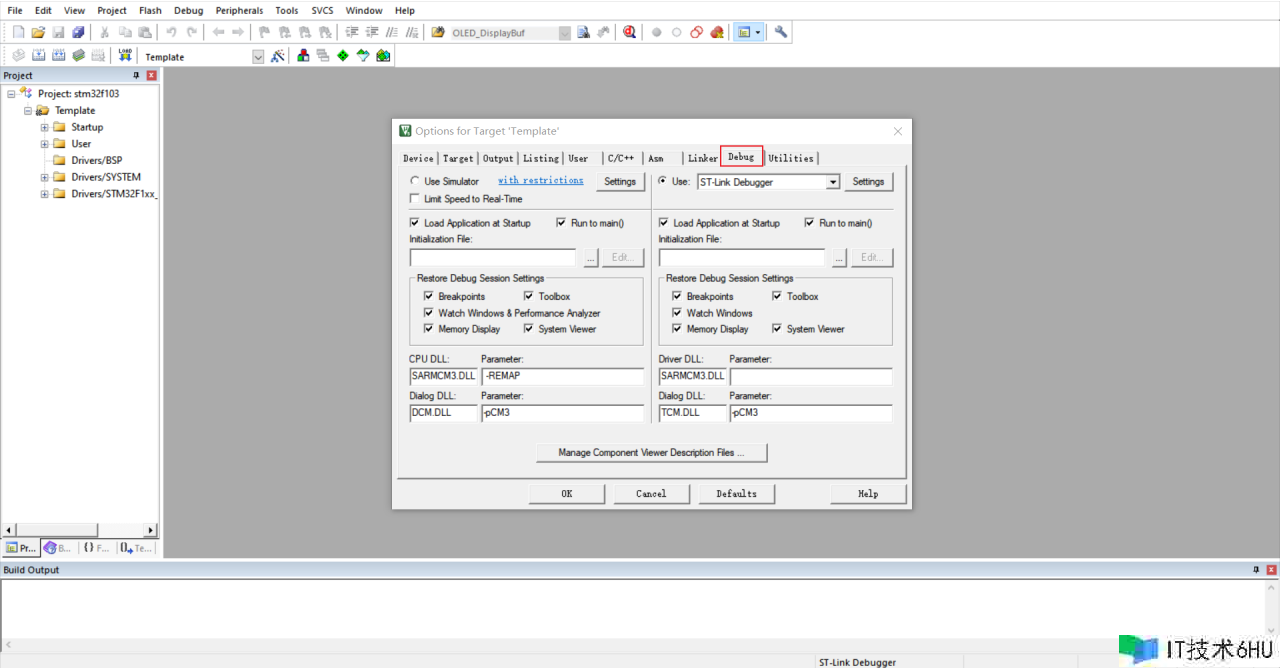

- 点击 Debug 选项卡，把「Load Application at Startup」和「Run to main」勾上，
Load Application at Startup 是在发动调试时是否加载应用程序，假如此选项去掉则不会主动将程序下载到单片机，直接调试。假如此选项打勾则每次进入调试前先下载应用程序，然后进入调试。
Run to main() 能够使程序履行到 main() 函数。进入调试形式后，程序主动运转到 main 函数处。

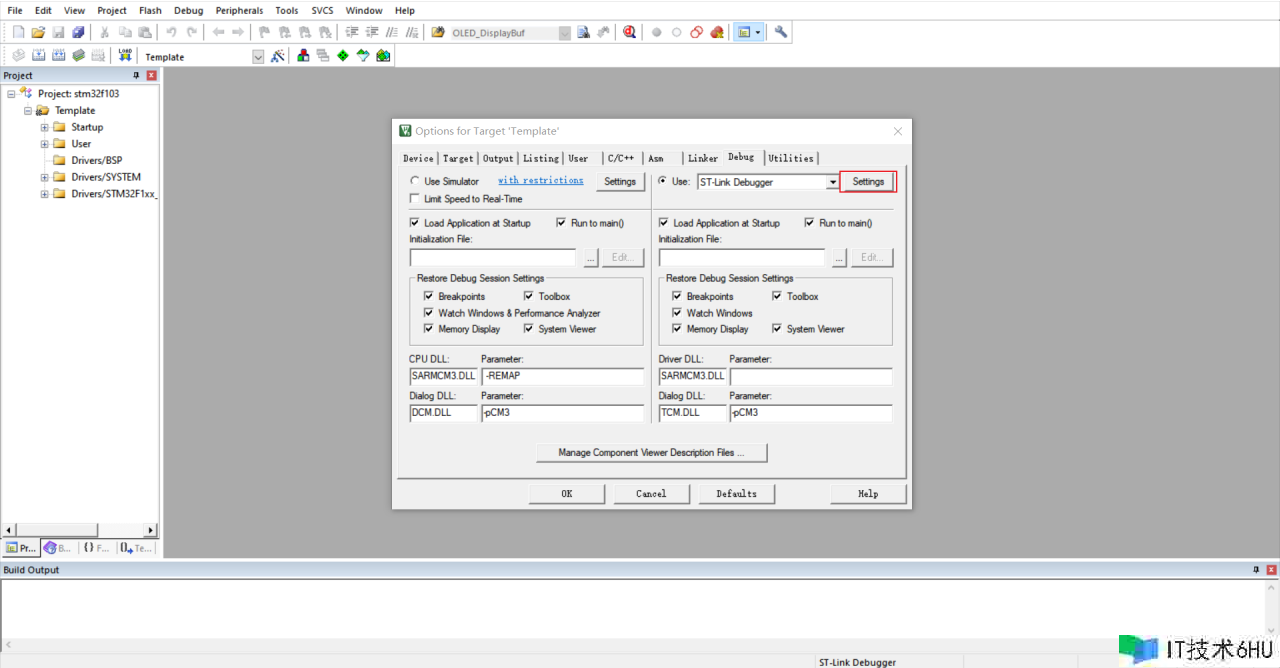

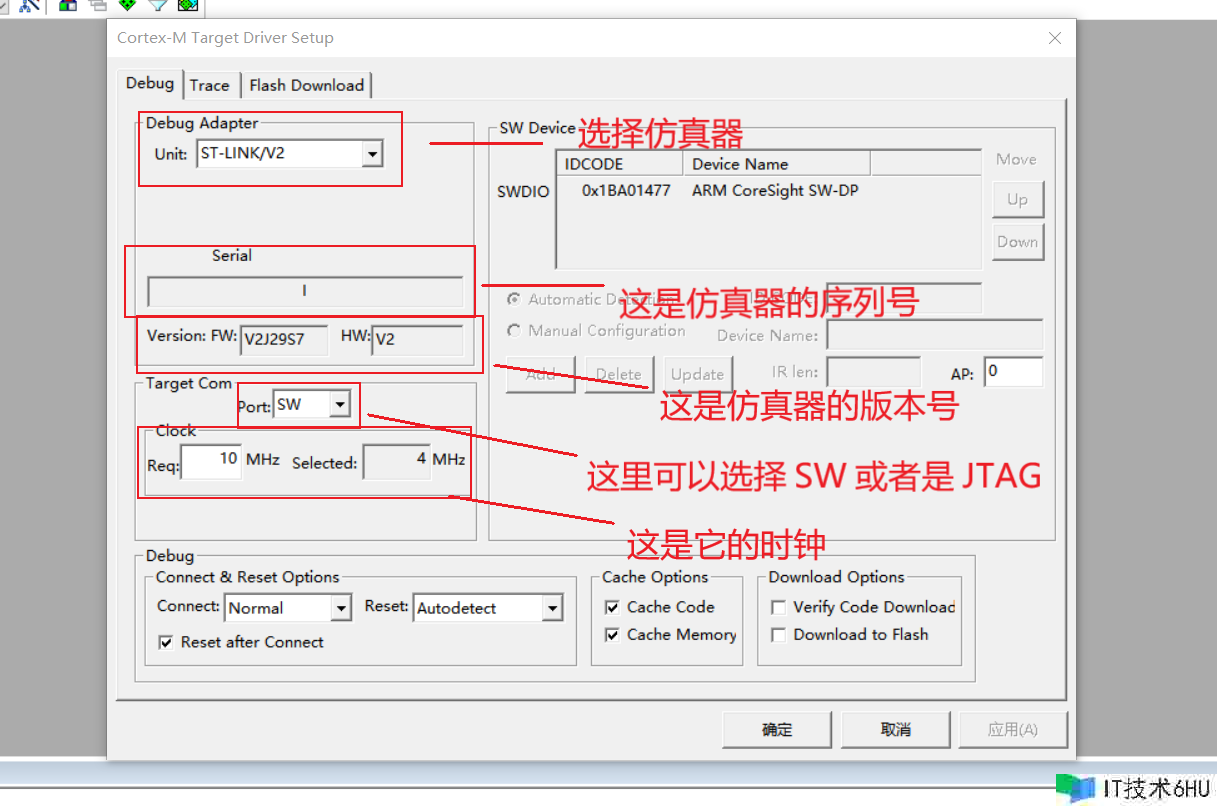

- 翻开 Settings ，能够看到关于仿真器的设置，能够在这儿装备仿真器。默许情况下，大部分都是主动装备好的，无需额外修正。
-
我这儿运用的是 ST-Link ，所以选的是 ST-Link 。假如你的 ST-Link 正常且插在电脑上了，右边 SW Device 会正常显现，表明仿真器与开发板衔接成功了。
Debug Adapter 是你下载器的类型，这儿要挑选你运用的下载器类型。
Serial 是指仿真器的序列号，当你挑选完仿真器之后，Serial 才会显现你下载器的序列号。
在下面的 Version:FW 是下载器的版本号，本文运用的下载器是 ST-Link V2 所以显现的 HW 是 V2 。
Port 是挑选仿真器的调试形式，ARM 芯片有两种调试形式，分别是 SW 和 JTAG 。
相关于 JTAG 形式，SW 占用更少的信号线，而且功用相同支持代码下载与调试，所以强烈推荐运用 SW 调试形式。
假如 ST-Link 没有插上或设备异常，则会提示 No ST-Link detected。

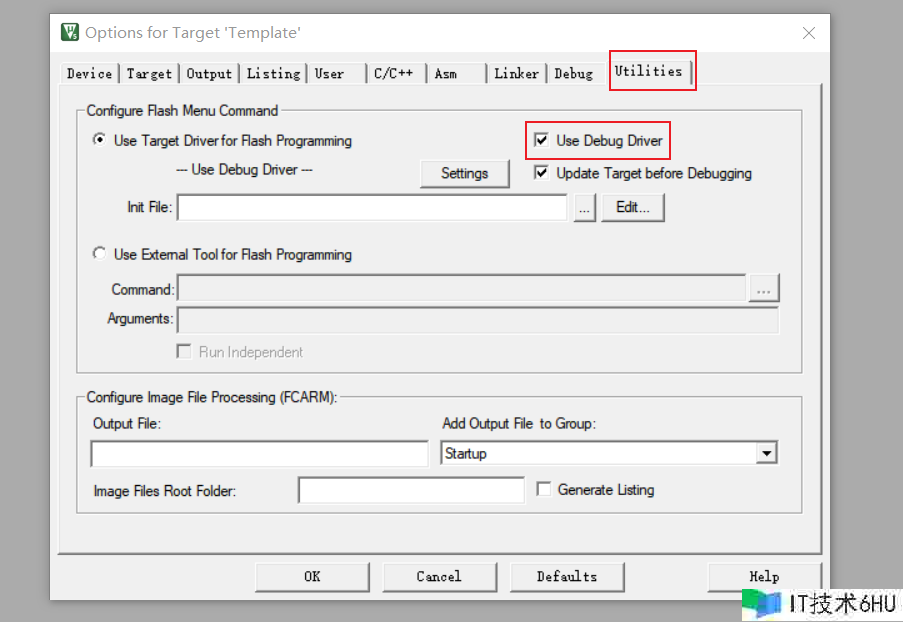

- 最终翻开 Utilities 选项卡将 Use Debug Driver 打勾，再点击 OK 确认一下，MDK 仿真的调试装备就完成了。
3. 各个调试按钮的效果

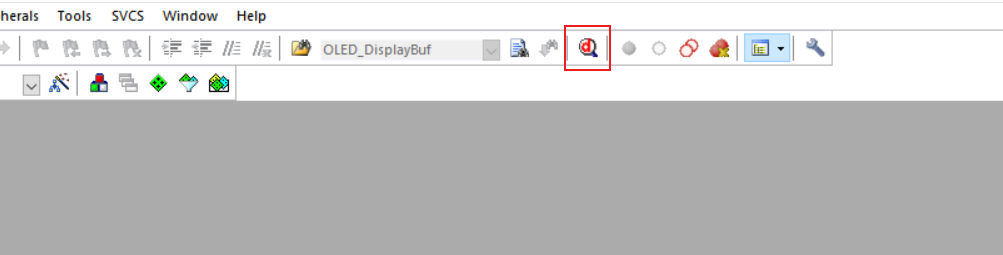

接着咱们编译一下代码。再点击这个像放大镜相同的按钮就能够开端仿真了（这个按钮一起也能够退出仿真）。

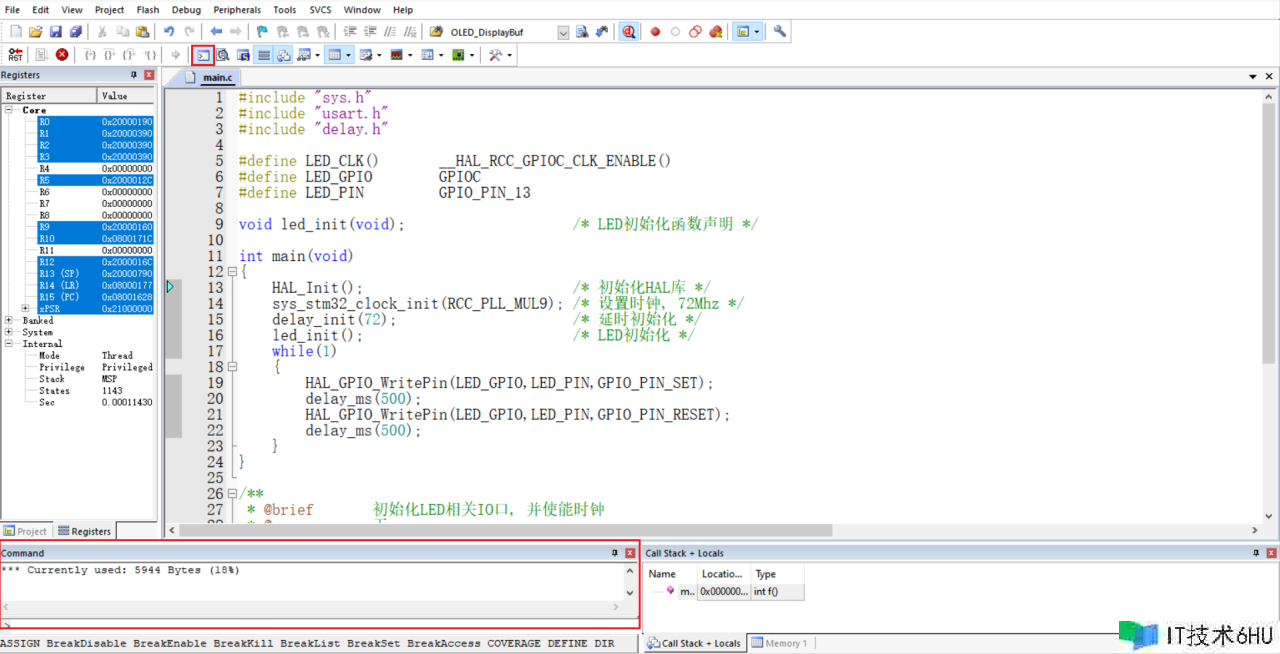

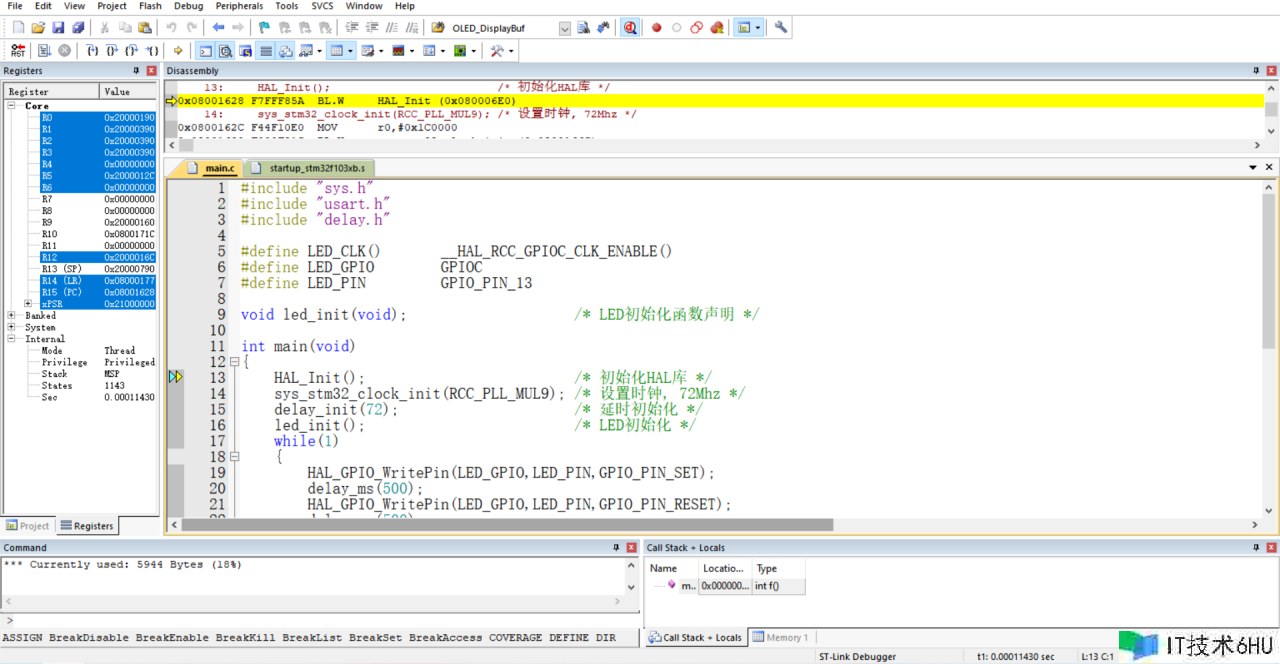

进入仿真之后的界面如下图示。
界面左面显现寄存器的地址和程序运转时刻，上方是汇编语言窗口，需求必定的汇编根底才干看得懂。界面左下方是指令窗口，这个窗口会显现一些打印信息，也能够在这个窗口输入一些指令。右下角的窗口是关于函数及变量在内存中的地址信息。
在左上方有一排关于调试的小按钮：
它们的功用从左到右分别是：复位、全速运转、中止、进入函数、履行过此函数、跳出函数、履行到光标处、显现下一个将运转的代码
- 复位：从头履行程序；
- 全速运转：开端履行程序；（快捷键为 F5 ）
- 中止：中止履行程序；
- 进入函数：进入当时行代码中；（快捷键为 F11 ）
- 履行过此函数：履行当行代码；（快捷键为 F10 ）
- 跳出函数：跳出当时程序代码；（快捷键为 Ctrl+F11 ）
- 履行到光标处：主动履行代码至蓝色光标处；（快捷键为 Ctrl+F10 ）
- Show Next Statement：显现下一行即行将履行的程序。
这儿我以流水灯作为案例来具体的阐明一下各个按钮的运用方法，运用的单片机类型为 STM32F103C8T6 最小体系板。衔接 ST-Link 上电，接线图如下：
| ST-Link V2 | STM32 |
|---|---|
| SWCLK | SWCLK |
| SWDIO | SWDIO |
| GND | GND |
| 3.3V | 3V3 |
在 STM32F103C8T6 最小体系板上有个自带的小灯，这颗 LED 灯衔接在 PC13 管脚上。
首要咱们需求写一个小灯的初始化程序，这儿能够不用封装，直接写在 main.c 里边。
#define LED_CLK() __HAL_RCC_GPIOC_CLK_ENABLE()
#define LED_GPIO GPIOC
#define LED_PIN GPIO_PIN_13
void led_init(void)
{
GPIO_InitTypeDef gpio_initstruct;
LED_CLK(); /* IO口时钟使能 */
gpio_initstruct.Pin = LED_PIN; /* LED0引脚 */
gpio_initstruct.Mode = GPIO_MODE_OUTPUT_PP; /* 推挽输出 */
gpio_initstruct.Pull = GPIO_PULLUP; /* 上拉 */
gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
HAL_GPIO_Init(LED_GPIO, &gpio_initstruct); /* 初始化LED0引脚 */
}
主函数代码如下：
int main(void)
{
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
delay_init(72); /* 延时初始化 */
led_init(); /* LED初始化 */
while(1)
{
HAL_GPIO_WritePin(LED_GPIO,LED_PIN,GPIO_PIN_SET); /*使LED灭掉*/
delay_ms(500);
HAL_GPIO_WritePin(LED_GPIO,LED_PIN,GPIO_PIN_RESET);/*使LED亮起*/
delay_ms(500);
}
}
点击放大镜进入仿真界面，然后再点击左上角的开端按钮（或许运用快捷键 F5 ）开端履行代码。
能够看到 STM32F103C8T6 最小体系板上的 PC13 小灯在不断闪烁。这时分咱们在 19 行打上一个断点，再点击全速运转按钮：
能够看到当时程序运转到了第 19 行然后暂停了，STM32F103C8T6 最小体系板上的 PC13 小灯则会保持长亮。
（需求留意的是，调试停在中断处的时分，内核会中止，但是外设将会持续运转）
接着咱们在 21 行再打上一个断点，然后再点击全速运转按钮。
会发现代码履行到了 21 行就停下了，这时 STM32F103C8T6 最小体系板上的 PC13 小灯展灭掉。

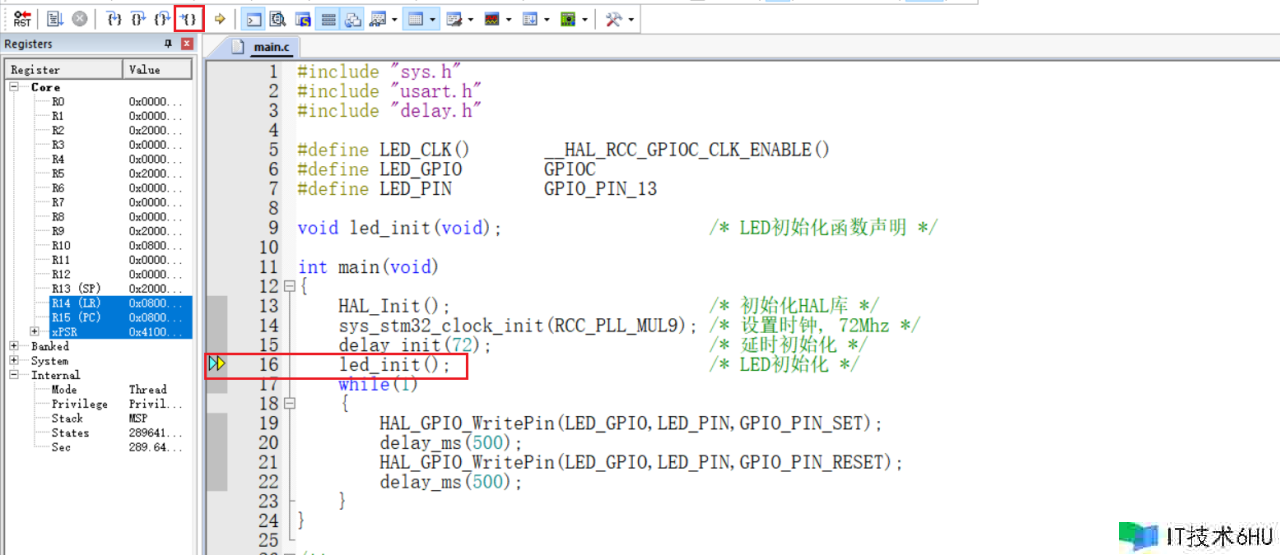

咱们点击右上角复位的按钮，然后选中 led_init(); 这行代码，点击履行到光标处按钮（或许快捷键 Ctrl+F10 ），将代码履行至这一行。
（需求留意必需求退出调试形式再从头进入调试形式，否则代码会一直在死循环傍边履行，导致代码无法履行到你想要履行的那行）
这时分咱们点击进入函数按钮（或许快捷键 F11 ），则进入到 LED 的初始化函数傍边。

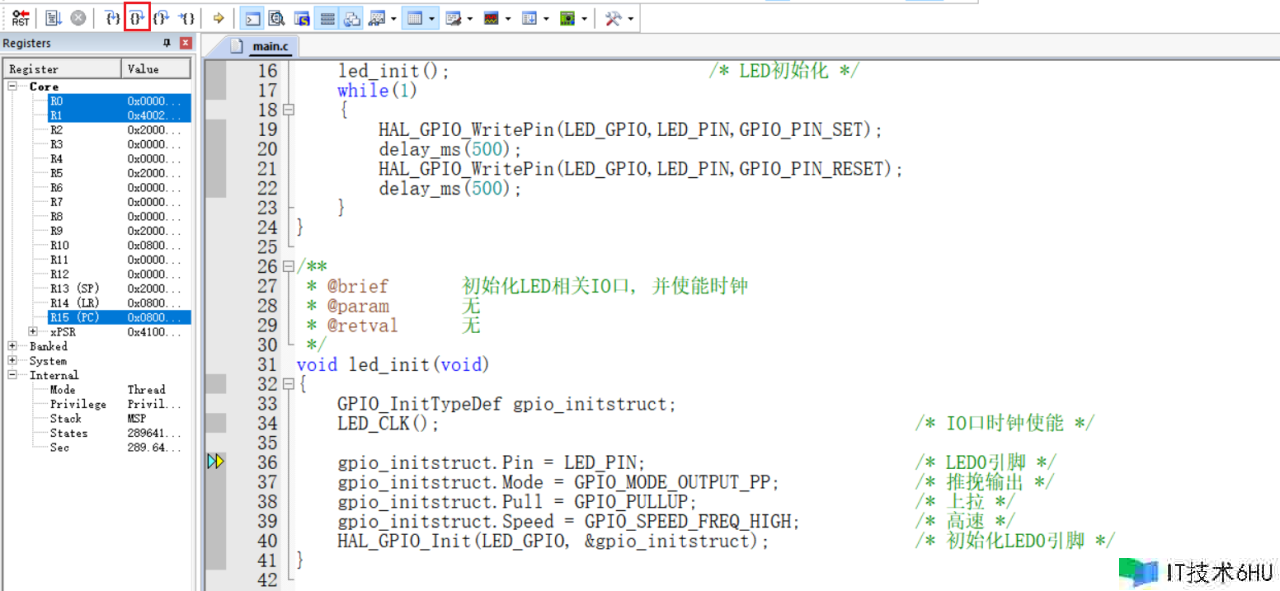

咱们能够看到当时程序履行到了 LED 的初始化函数中。这时，点击「履行过此函数按钮」（或许快捷键 F10 ），如下图示。
点击一下上图按钮，程序将履行一行代码。而且，假如当时行是函数，将不进入此函数内部代码，直接履行完函数代码并进入到下一行。

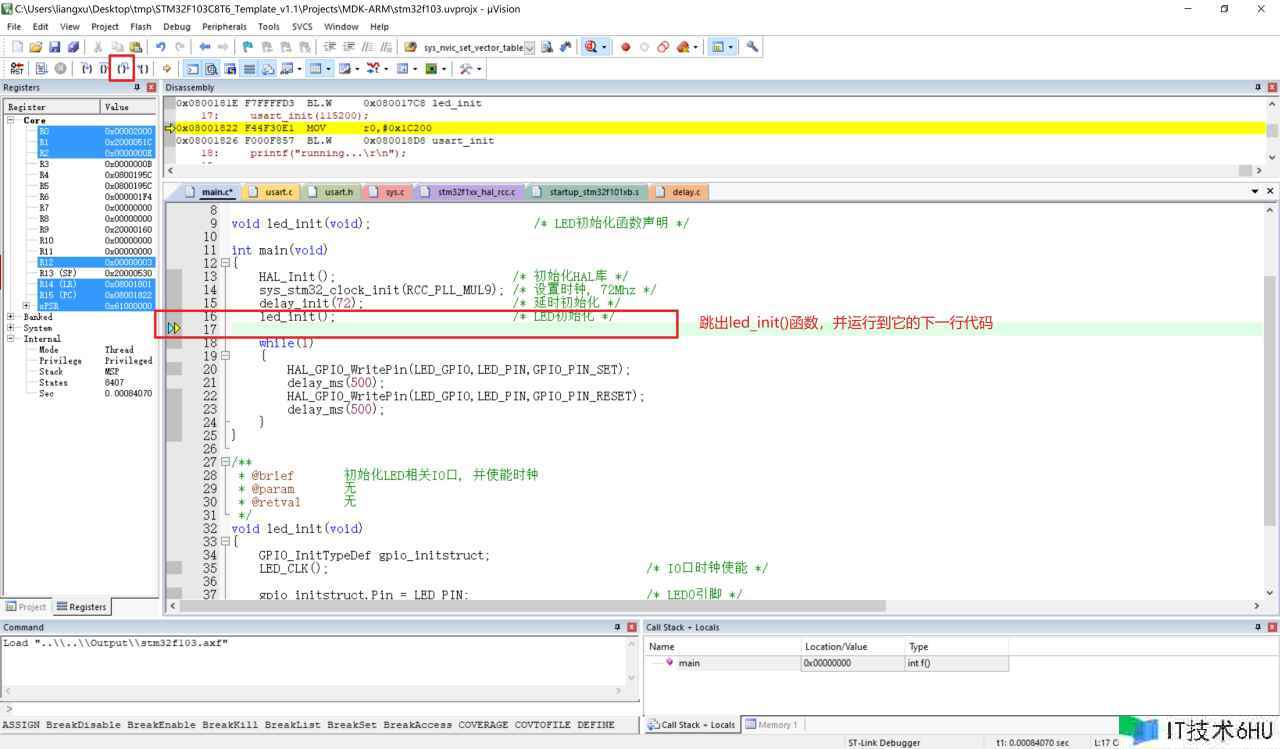

假如你不想检查 led_init() 函数里的代码了，你能够点击「跳出函数按钮」（或许快捷键 Ctrl+F11 ），能够按钮能够直接跳出当时代码程序，预备履行下一行。
（跳出函数的话会默许履行完当时程序代码，然后跳到下一行）
4. 检查程序段/函数履行的时刻
在代码中，咱们常常会运用延时函数。那么，咱们怎么确认延时函数真的延时了咱们所设置的时刻呢（比如 500ms）？
咱们能够经过代码调试功用来确认延时时刻的精确性。
首要翻开魔法棒，在 Debug 中翻开 Settings 选项。

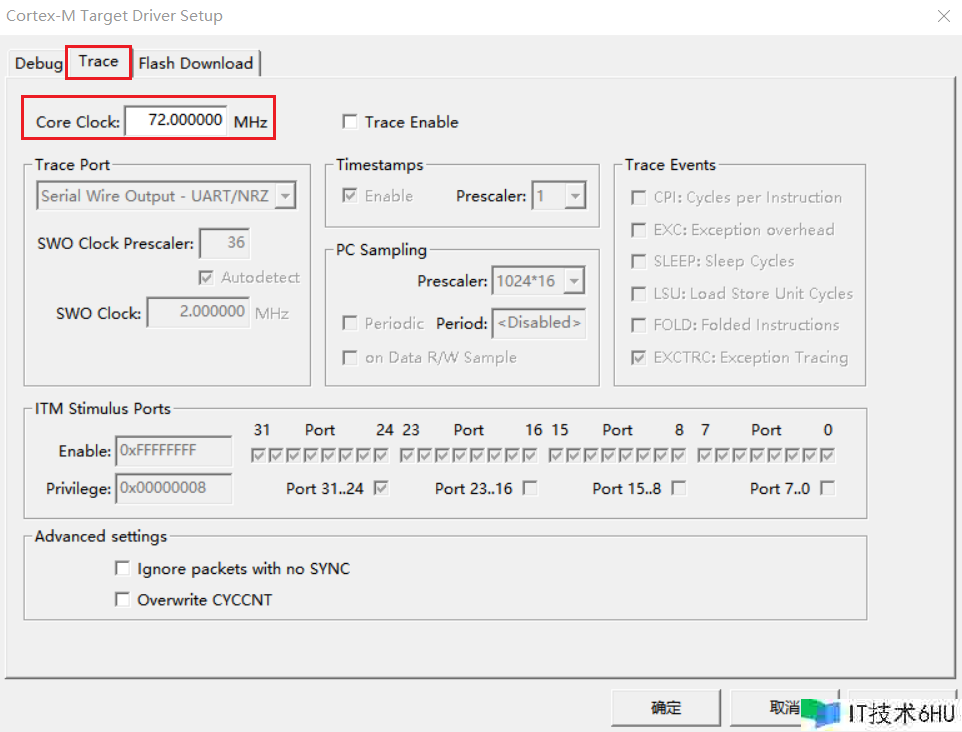

再点击 Trace 选项卡，能够找到时钟频率。
默许情况下的时钟频率是 8MHz ，这儿咱们改成 72MHz 。
咱们选中 20 行，然后运用「履行到光标处按钮」（快捷键为 Ctrl+F10 ）运转至 20 行。如下：

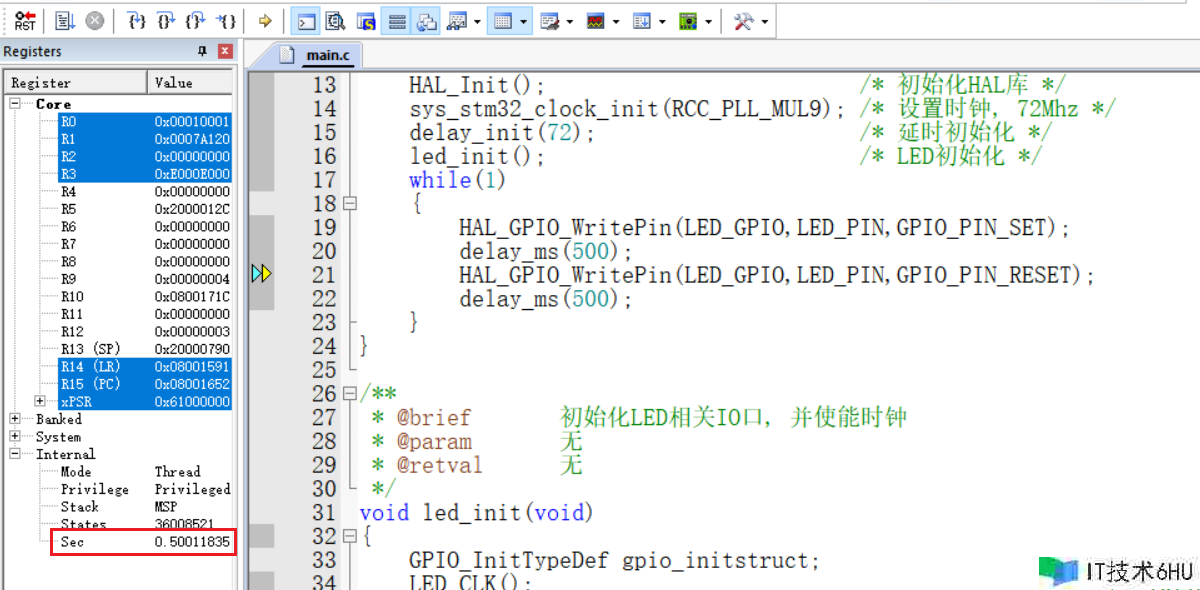

在左下方的 Sec 表明程序运转了多久，单位是秒（ s ），咱们运用「履行过此函数」（快捷键为 F10 ）履行一下延时函数，看看延时函数是否精确。结果如下：
运用此结果减去初始的时刻，能够看到大约延时了 0.5s 左右，也就是 500ms ，能够以为延时函数的时刻是十分精确的。
5. 东西栏常用窗口按钮介绍
在调试按钮的左面有一排窗口按钮，用于翻开各种调试窗口（也能够经过菜单栏的 View 翻开）。
- 第一个 Command Window 按钮，能够翻开 Command 窗口，这个窗口能够显现一些打印的信息，还能输入指令。

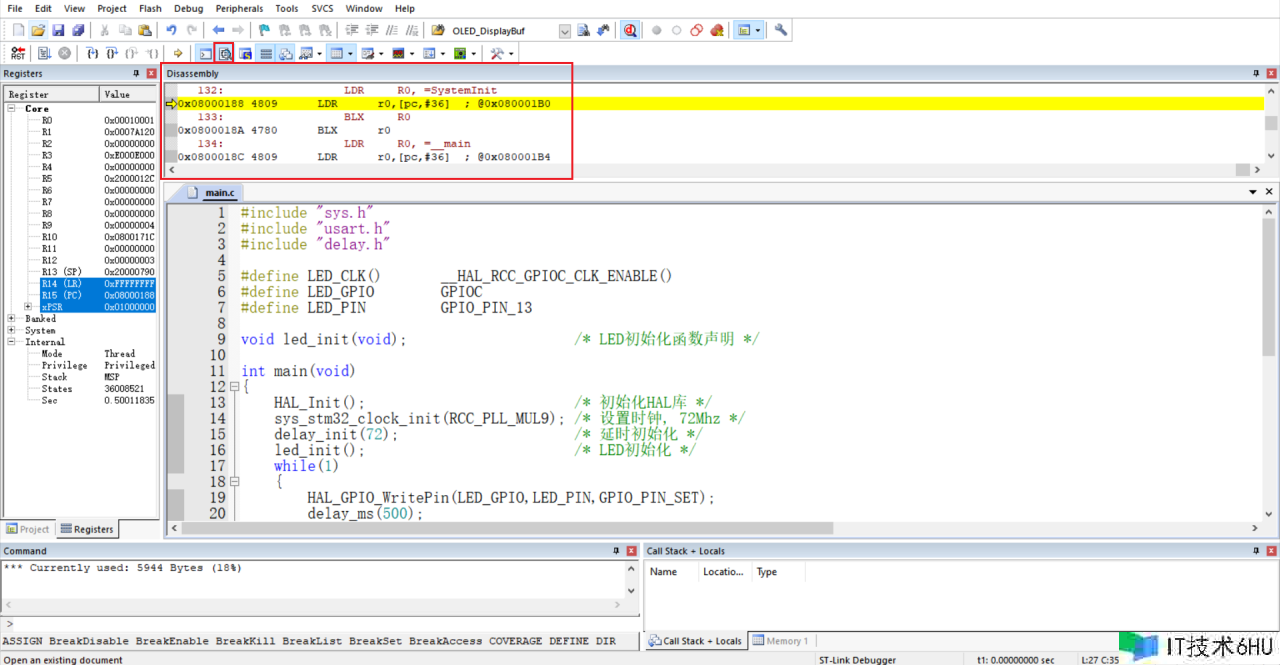

- 第二个按钮是 Disassembly Window ，这个窗口显现了汇编语言。你或许需求一些汇编语言的根底才干看得懂，这个窗口显现的光标表明下一条行将运转的汇编语言是什么。
- 第三个按钮是 Symbols Window ，这是符号窗口，用于检查一些符号类型。本文暂时不对这个窗口进行深化学习。
- 第四个按钮是 Registers Window ，这是一个寄存器窗口。这个窗口能够直观的检查一些内核的寄存器，还有程序运转时刻等等。

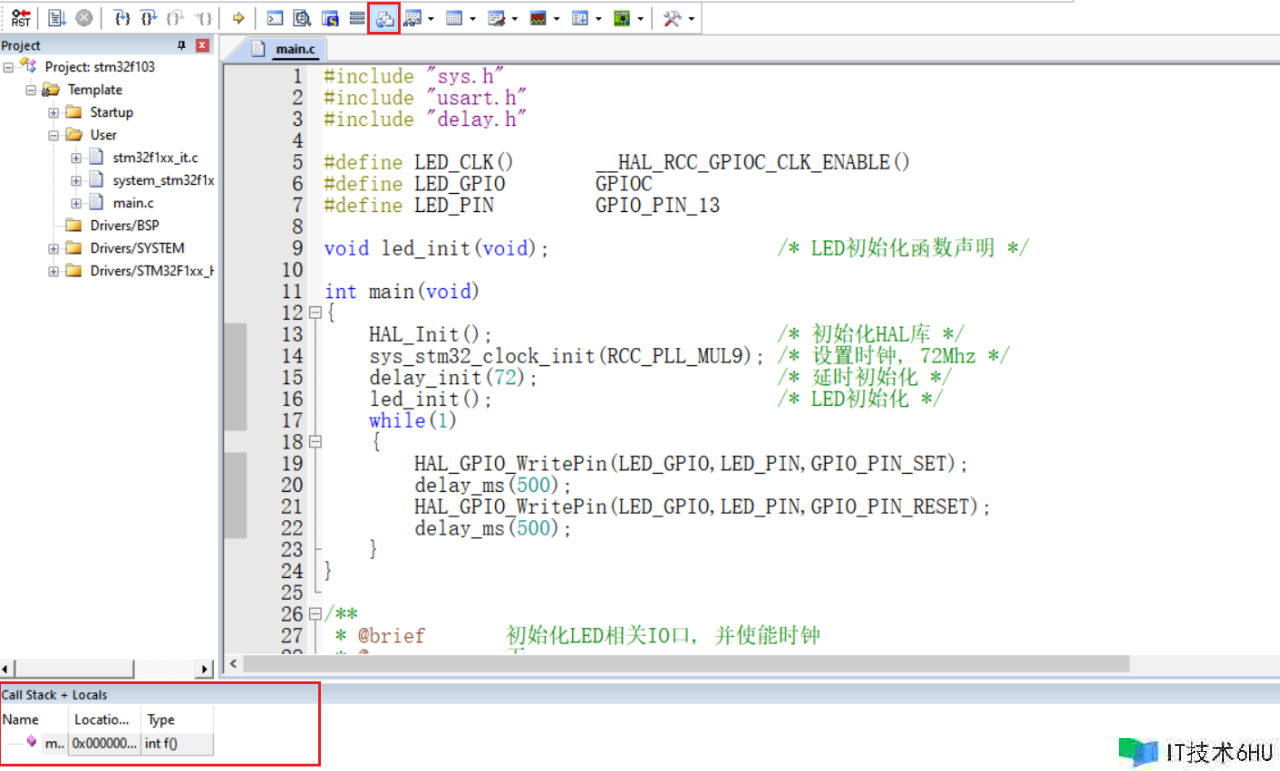

- 第五个按钮是 Call Stack Window ，它是用于检查函数调用联系 & 局部变量。本文学习的是仿真东西一些根底的运用，所以不对这个窗口进行深化学习。
- 第六个按钮是 Watch Windows ，用于检查函数首地址以及变量的值。
Watch 窗口还能够设置变量在被读或写后主动中止运转，关于代码调试十分有帮助。能够界说一个函数，将该函数的称号输入到窗口中，然后向函数传入一个数，在这个窗口你能够看到该函数的寄存器首地址，传完数之后你能够看到该数的类型是什么。
点击该按钮，弹出的界面如下：

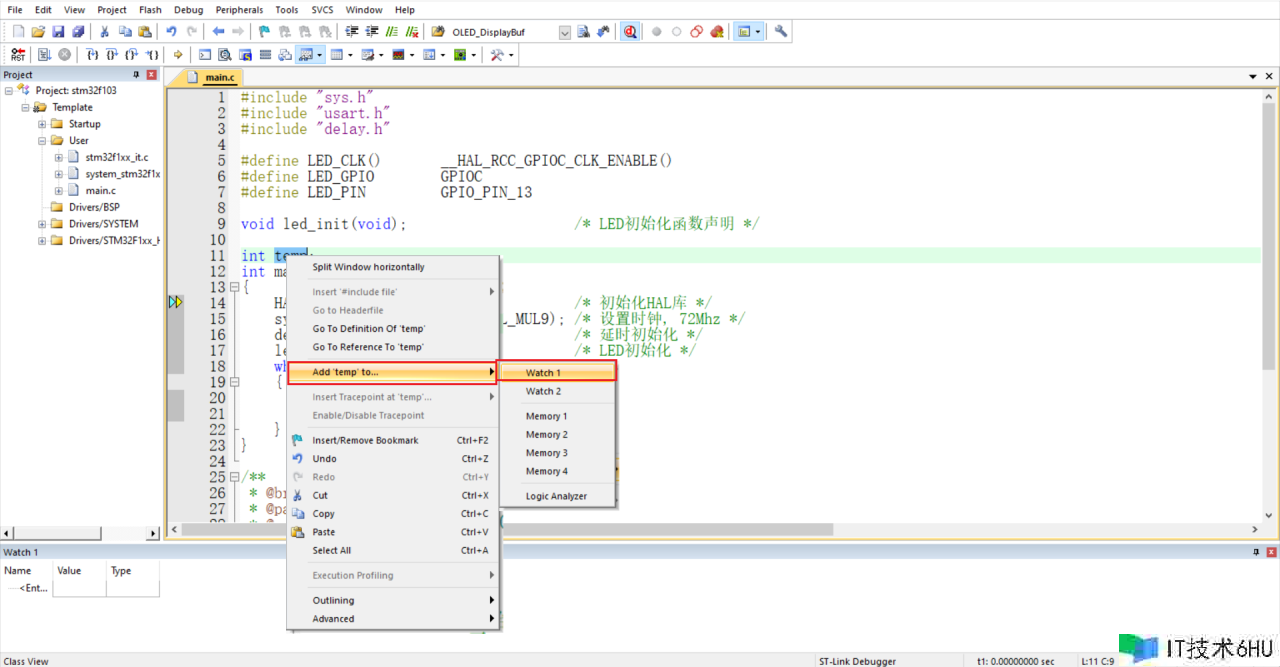

举个栗子来演示一下这个过程。例如，在程序中界说一个全局变量 int temp; ，在 while 循环中履行 temp++ 。右击 temp ，挑选 Add “temp” to… 添加到 Wacth 1 。

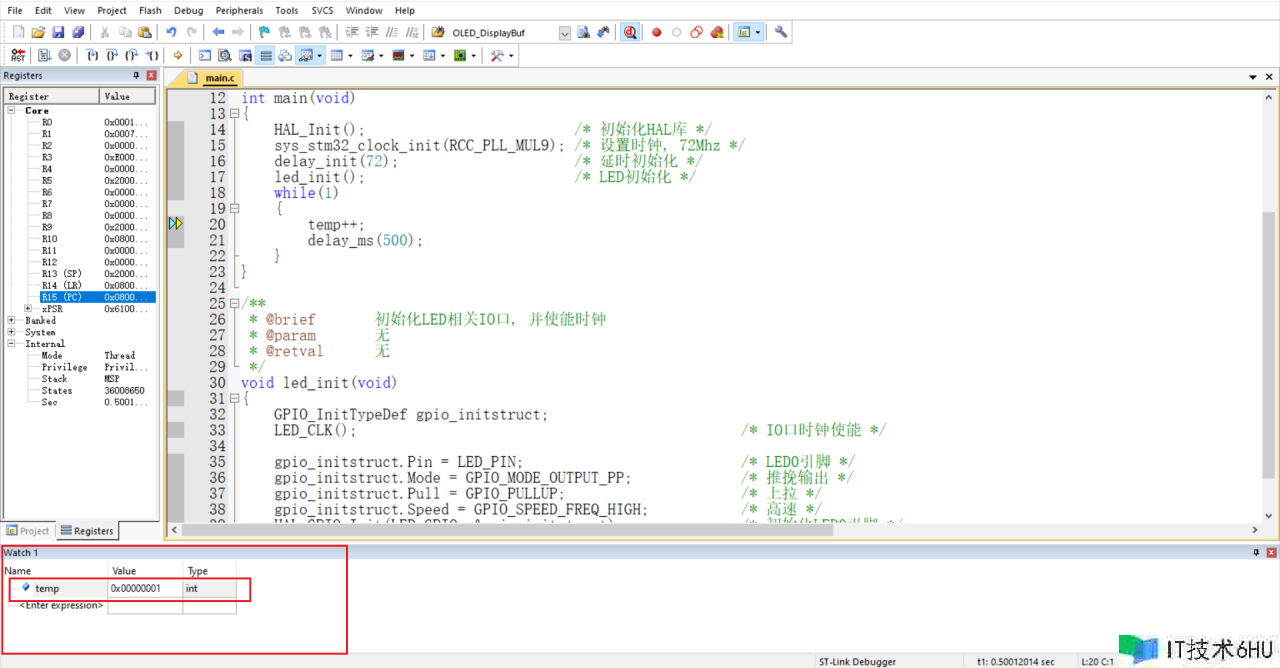

在左下方的 Watch 1 窗口就能够看到 temp 的首地址和界说类型了。如下图：
这儿咱们运用「履行过此函数按钮」（快捷键为 F10 ），履行一遍程序，会发现 temp 的值发生了改动，履行了一次 temp++ 。如下图：
Wacth 窗口不止这些功用，Wacth 窗口还能够设置变量在被读或写后会主动中止运转。这个功用在调试行数比较多的项目十分有用，因为在许多场景下，有个变量有或许在几十上百处被修正，假如没有这个功用，排查变量被修正将变得十分困难。
那么怎么设置这个功用呢？

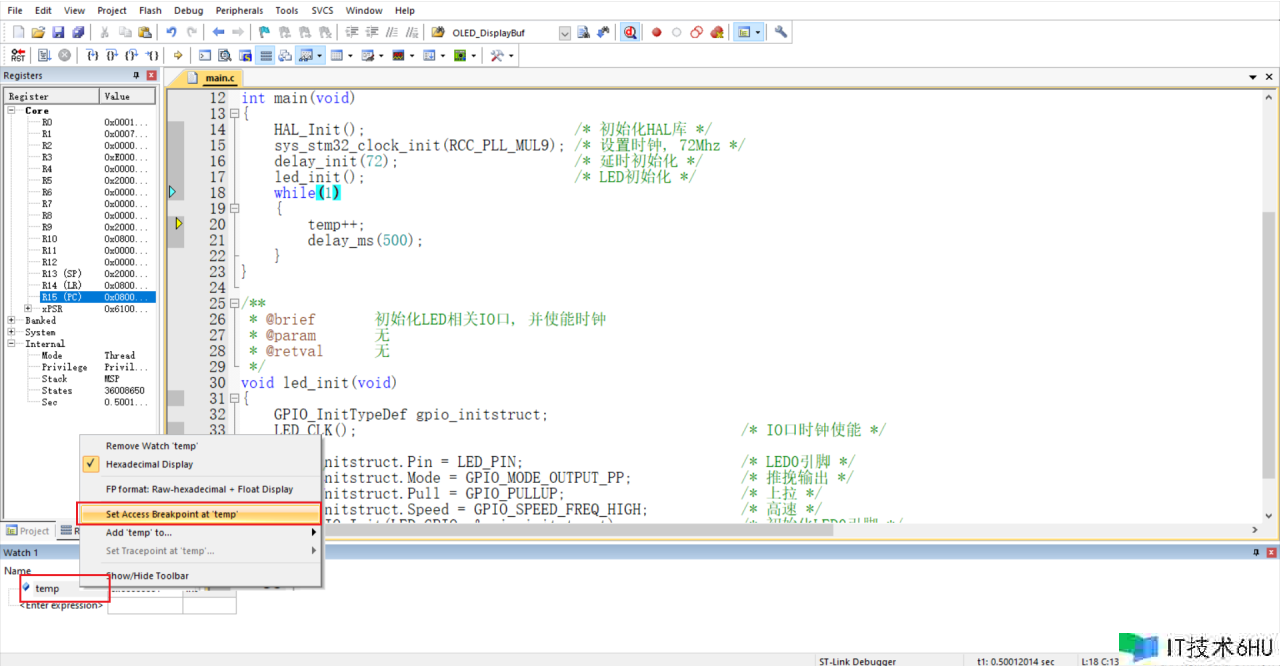

首要右击 temp ，会出现一个列表，点击 Set Access Breakpoint at “temp” 。如下图：
这时分会弹出一个窗口，在这个窗口你能够设置函数是否要在被读或许被写的主动中止运转。设置完之后点击 Define 就行了。
Wacth 窗口关于咱们代码调试还是有十分大的效果，咱们能够好好掌握。
- 第七个按钮是 Memory Windows ，可用于检查内存的地址与值。界面如下图示：
同样的，咱们举一个比如。
首要咱们在程序中界说一个 uint8_t 类型的数值 temp[10] ，然后给数组的前五个数赋值 {1,2,3,4,15} ，其他元素默许值为 0 。在循环中咱们进行 temp[0]++ ，只对第一个元素自增。

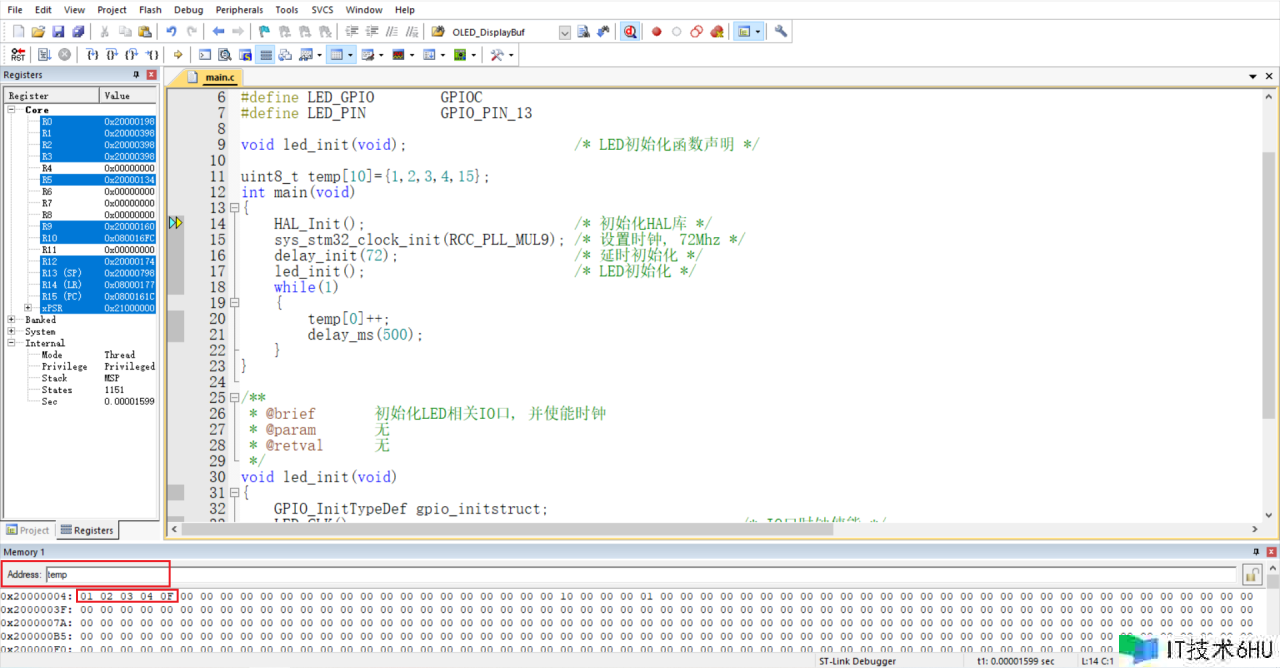

编译一下，翻开仿真东西，再翻开Memory 窗口，在窗口中输入 temp ，这样咱们就能够看到 temp 数组在内存中的地址与值。前面咱们给数组赋值 {1,2,3,4,15} ，在 Memory 窗口能够看到 temp 数组被十六进制表明出来 “01 02 03 04 0F” 。如下图：
（留意，M3/M4/M7内核是小端形式，内存的值要倒着读）
Memory 窗口能够帮助咱们快速的检查变量在内存中的地址和值，便于咱们调试程序。
- 第八个按钮是 Serial Windows ，这是用于检查串口的窗口。
-

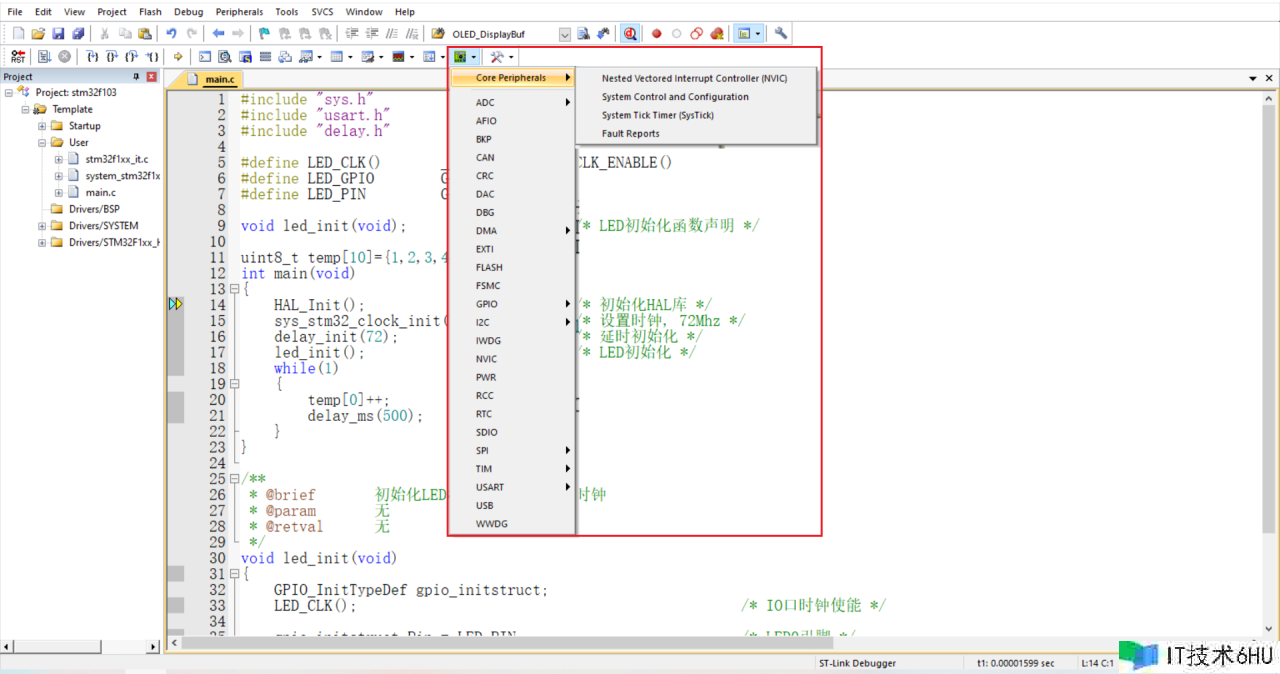

下面这个按钮是 Peripheral 窗口，于检查寄存器的值。Core Peripherals 是内核寄存器，其他的都是外设寄存器。如下图：

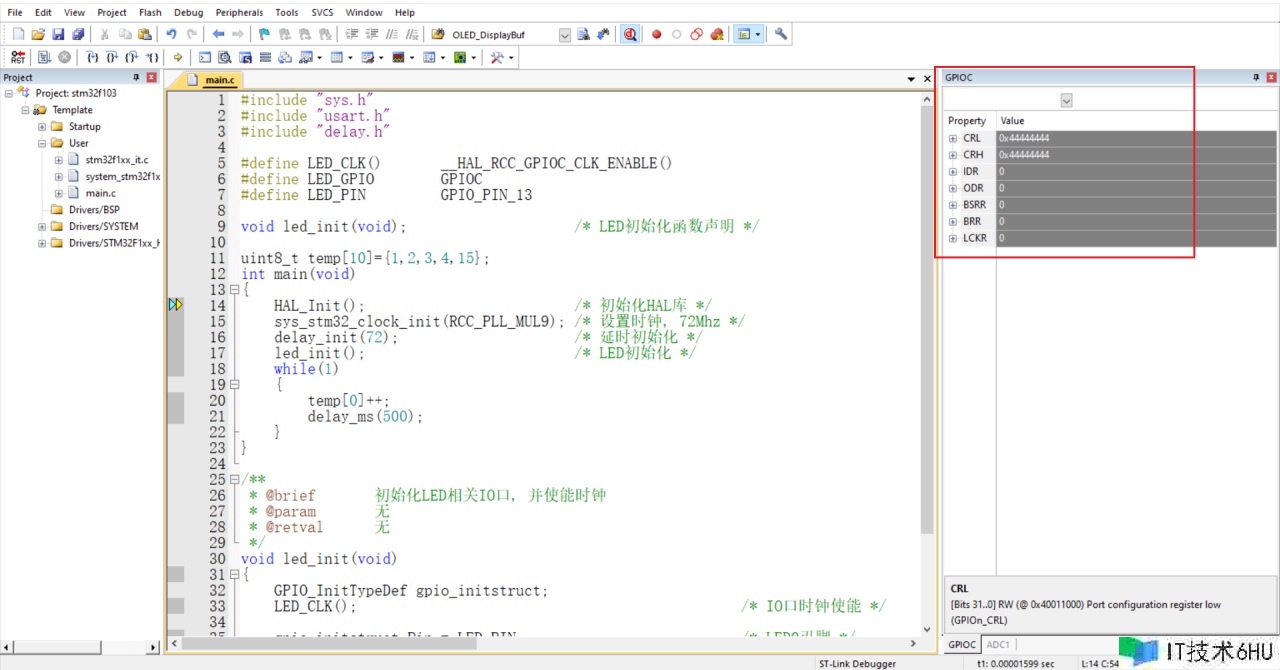

翻开之后是这个姿态的（我这儿翻开的是 GPIOC ）。如下图：
在这儿你能够看到一些寄存器的值，假如你想看某个值，你能够点击左面的 + 号，在 + 号中有更具体的信息。
经过这个窗口，能够检查到自己装备寄存器是否正确，确保外设能依照你的预期运转。
6. 小结
总的来说，想要将单片机学的更好，MDK 仿真东西就必不可少。MDK 仿真东西不只功用强大，而且操作起来的难度也不高，对新手也十分的友好，最重要的是它能够帮助咱们更好地理解和调试程序代码，学好运用 MDK 仿真东西，能够让你的技术更上一层楼。
