前言

在上一期咱们运用Electron完结了一个自己的录屏软件,评论区有小伙伴说怎么支撑区域录制。固然区域录制也是一个非常常见的需求,所以今天咱们就来完结一下录屏软件的区域录制。

上一期的文章链接在这,感兴趣的朋友们能够前往观看:Electron打造你自己的录屏软件

️Electron完结录屏软件(二)——指定区域录制

前置优化

在开端区域录制之前,先优化一下之前的一些完结方式,以及从头界说一些概念。便利咱们更好地开端完结后边的逻辑。

️Electron完结录屏软件(二)——指定区域录制

从头界说清晰度

在上一期中咱们界说了几种清晰度标准:

  • 超清:3840x2160分辨率
  • 高清:1280x720分辨率
  • 标清:720x480分辨率

然后经过ffmpeg指定分辨率去录制不同质量的视频,但其实这样的完结是有一些问题的。试想一下你的录制硬件设备最高的分辨率都没达到超清的分辨率,那么设置超清的分辨率也是没有意义的。

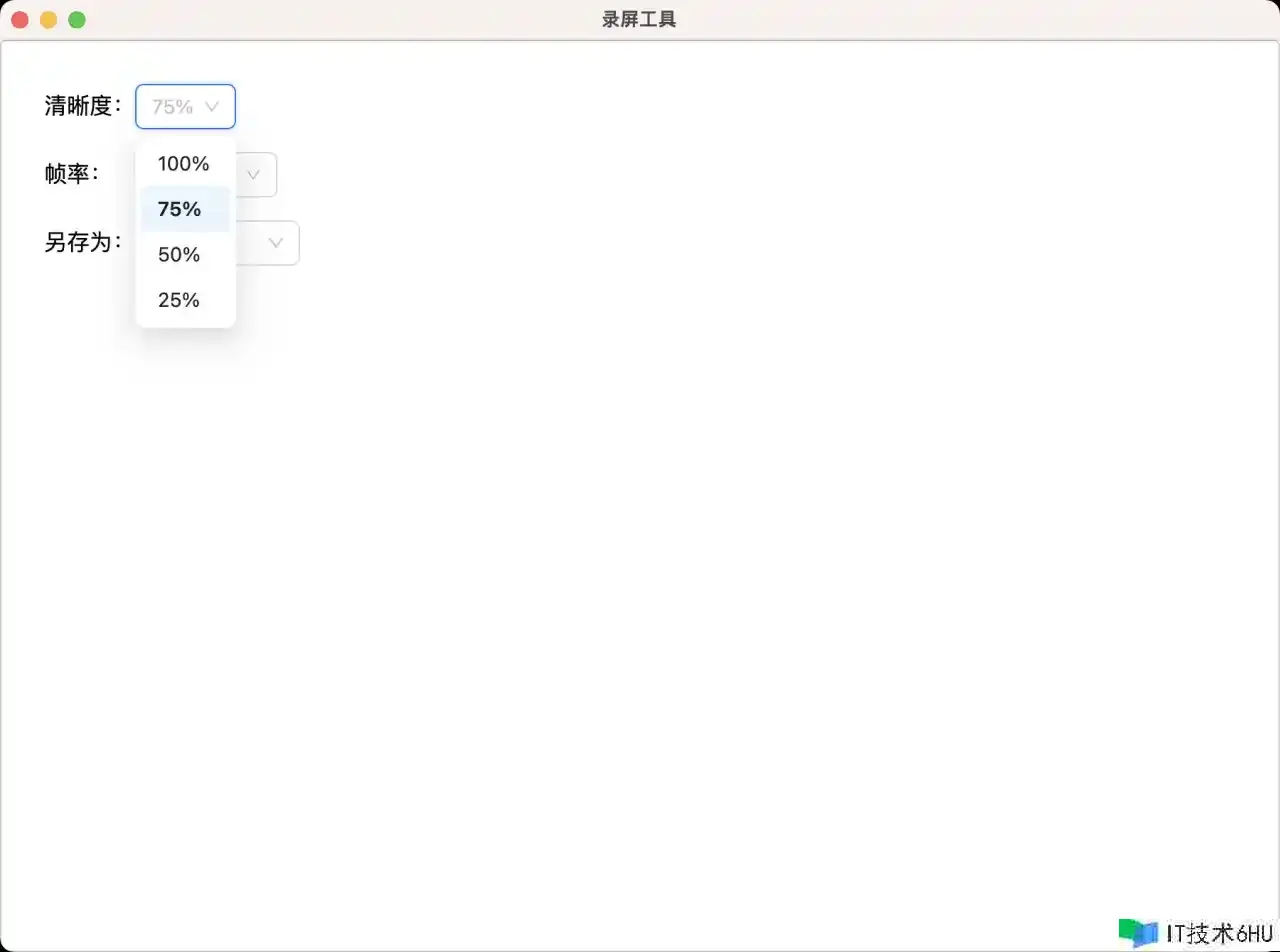

所以录制的时分我会不指定分辨率,这样ffmpeg就会采用最高分辨率来录制,录制完结之后再把视频转成指定的分辨率。这儿的分辨率我也从头界说了一下,现在是以百分比来设置。

const DEFINITION_LIST = [
  { label: '100%', value: '1' },
  { label: '75%', value: '0.75' },
  { label: '50%', value: '0.5' },
  { label: '25%', value: '0.25' }
]

️Electron完结录屏软件(二)——指定区域录制

录制命令就改成了下面的姿态

const ffmpegCommand = `${ffmpegPath} -f avfoundation -r ${frameRate} -i "1" -c:v libx264 -preset ultrafast ${fileName}`

视频格式转化

录制完结之后,再调用ffmpeg的视频格式转化功用,这个时分顺便把分辨率一起设置一下。录制完结后对应的子进程就会退出,此时监听子进程的退出事情,调用转码方法。

  ffmpegProcess.on('exit', (code, signal) => {
    console.log(`Recording process exited with code ${code} and signal ${signal}`)
    afterRecord()
  })

下面是afterRecord的部分完结,解释一下完结流程:

  • fileName是录制的默许mp4文件,output是咱们要输出的视频文件
  • 根据挑选导出的视频格式,将mp4文件转成对应的格式
  • 启动一个子进程,执行ffmpeg命令处理视频
  • 视频处理完结后删除默许mp4文件,并翻开保存视频的文件夹
    const output = `${FILE_PATH}/record-${moment().format('YYYYMMDDHHmmss')}.${ext}`
    if (ext === 'mp4') {
      command = `${ffmpegPath} -i ${fileName} -vf "scale=${scale}" -c:a copy ${output}`
    } else if (ext === 'webm') {
      command = `${ffmpegPath} -i ${fileName} -vf "scale=${scale}" -c:v libvpx -c:a libvorbis ${output}`
    } else if (ext === 'gif') {
      command = `${ffmpegPath} -i ${fileName} -vf "fps=15,scale=${scale}:flags=lanczos" -c:v gif ${output}`
    }
    let progress = spawn(command, { shell: true })
    progress.stderr.on('data', (data) => {
      console.log(`FFmpeg Convert Log: ${data}`)
    })
    progress.on('exit', (code, signal) => {
      console.log(`Recording process exited with code ${code} and signal ${signal}`)
      fs.unlinkSync(fileName)
      if (code == 0) {
        shell.openPath(FILE_PATH)
        progress = null
        ffmpegProcess = null
      }
    })

区域窗口

下面来完结区域的录制,首先咱们要完结一个能框住某个区域的窗口。这样咱们在录制的时分,视频的录制规模便是区域的规模。

️Electron完结录屏软件(二)——指定区域录制

我在托盘菜单这儿加了一个选取区域的菜单,点击这个菜单的时分会翻开一个新窗口,这个新窗口是能够移动而且调整巨细的。后续的屏幕录制就会以这个窗口的巨细方位为基准录制。

️Electron完结录屏软件(二)——指定区域录制

完结逻辑并不杂乱,详细如下:

  • 创建一个新窗口,framefalse表明无边框,transparenttrue表明透明窗口
  • loadURL加载一个空的html页面
  • dragWindow方法完结全体窗口可拖动,详细在第一期完结过,这儿就不再赘述
  • executeJavaScript给新窗口注入一些款式
let areaWindow
export const closeArea = () => {
  if (areaWindow) {
    areaWindow.close()
    areaWindow = null
  }
}
export const openRecordArea = () => {
  if (areaWindow) {
    closeArea()
    return
  }
  const newWindow = new BrowserWindow({
    width: 600,
    height: 600,
    frame: false,
    transparent: true,
    webPreferences: {
      preload: PRELOAD_URL,
      sandbox: false
    }
  })
  areaWindow = newWindow
  newWindow.loadURL(
    `data:text/html;charset=utf-8,${encodeURIComponent('<html><body></body></html>')}`
  )
  newWindow.on('ready-to-show', () => {
    newWindow.show()
  })
  newWindow.on('close', () => {
    areaWindow = null
  })
  newWindow.webContents.on('did-finish-load', () => {
    dragWindow(newWindow)
    newWindow.webContents.executeJavaScript(`
    const customStyles = `
      html, body {
        padding: 0;
        margin: 0;
        background: transparent;
        border-radius:4px;
      }
      body {
        border: 2px dashed #ccc;
      }
      #root {
        display: none
      }
    `;
    const styleTag = document.createElement('style');
    styleTag.textContent = customStyles;
    document.head.appendChild(styleTag);
  `)
  })
}

指定区域录制

开端录制之前要先介绍三个概念,物理像素、逻辑像素跟DPI。

物理像素是显示屏上的实际光点或发光元素,是硬件层面上的概念,它们直接映射到显示设备的硬件组件。

逻辑像素是在软件层面上的概念,是应用程序和操作系统中用于描述图像和界面的基本单位。逻辑像素通常不直接映射到硬件上的物理像素,而是由操作系统和图形引擎处理,以习惯不同的显示设备和分辨率。

DPI代表“每英寸点数”(Dots Per Inch),它是一种用来度量打印设备、扫描仪、显示器或数字图像设备分辨率的单位。DPI表明在一英寸的空间内有多少个点或像素。

对于咱们的功用需求注意的便是,ffmpeg操作的像素都是物理像素,而咱们的录制区域获取到的值都是逻辑像素。比如说咱们经过以下的代码获取录制区域的方位巨细信息:

const size = areaWindow.getSize()
const position = areaWindow.getPosition()
const [width, height] = size
const [left, top] = position

这儿的高度、宽度、间隔等等都是逻辑像素。

咱们是运用ffmpeg的裁剪来录制指定区域,比如说下面的命令

ffmpeg -f avfoundation -r 30 -i "1" -vf "crop=800:600:100:100" output.mp4

-vf "crop=800:600:100:100" 的意思是裁剪视频,使其宽度为800,高度为600,而且从左上角坐标 (100, 100) 开端裁剪。

所以咱们在核算窗口巨细,即视频的分辨率巨细时,是需求将逻辑像素转化成物理像素的。物理像素=逻辑像素DPI。所以咱们获取录制区域信息的时分,需求这样核算

let cropRect = {}
const size = areaWindow.getSize()
const position = areaWindow.getPosition()
const [width, height] = size
const [left, top] = position
const mainScreen = screen.getPrimaryDisplay()
const { scaleFactor } = mainScreen
cropRect = {
  width: width * scaleFactor,
  height: height * scaleFactor,
  left: left * scaleFactor,
  top: top * scaleFactor
}

接着就能够运用crop进行区域录制了

  const { frameRate } = config
  fileName = `${FILE_PATH}/${moment().format('YYYYMMDDHHmmss')}.mp4`
  const cropString = !isEmpty(cropRect)
    ? `-vf "crop=${cropRect.width}:${cropRect.height}:${cropRect.left}:${cropRect.top}"`
    : ''
  /**统一先录制为mp4,避免受硬件影响 */
  const ffmpegCommand = `${ffmpegPath} -f avfoundation -r ${frameRate} -i "1" ${cropString} -c:v libx264 -preset ultrafast ${fileName}`

这儿再看一个问题,假如我的选区是600*600DPI2,那么录制出来的视频分辨率是多少呢?

️Electron完结录屏软件(二)——指定区域录制

没错,便是1200*1200,那么再回到咱们上面的清晰度配置项,假如我的清晰度挑选了50%,那么其实终究的产品文件分辨率应该是600*600。所以在录制默许文件完结之后,还需求根据清晰度再去做一遍处理。

  • rate便是挑选的清晰度
  • physicalWidthphysicalHeight分别对应屏幕的物理宽度、物理高度
  • 原始的分辨率应该便是physicalWidth * scaleFactor,这个时分乘以挑选的清晰度便是设置的分辨率(physicalWidth * scaleFactor * rate)
  • 算一下裁剪的区域占原始区域多少,再乘一下这个份额,便是终究指定区域的视频分辨率。(注意cropRect.width咱们已经乘过DPI了)
let command
let rate = Number(definition)
const mainScreen = screen.getPrimaryDisplay()
const { scaleFactor } = mainScreen
const { width: physicalWidth, height: physicalHeight } = mainScreen.size
let scale = [physicalWidth * scaleFactor * rate, physicalHeight * scaleFactor * rate]
if (!isEmpty(cropRect)) {
  const cropXRate = cropRect.width / (physicalWidth * scaleFactor)
  const cropYRate = cropRect.height / (physicalHeight * scaleFactor)
  scale = [scale[0] * cropXRate, scale[1] * cropYRate]
}
scale = `${Math.round(scale[0])}:${Math.round(scale[1])}`
command = `${ffmpegPath} -i ${fileName} -vf "scale=${scale}" -c:a copy ${output}`

️Electron完结录屏软件(二)——指定区域录制

最终

以上便是本文介绍的指定区域录屏功用,假如你有一些不同的想法,欢迎评论区交流。假如你觉得有所收获的话,点点关注点点赞吧~
