DDR SDRAM简介
动态随机存取存储器DRAM（Dynamic Random Access Memory，DRAM）是一种半导体存储器。
其首要的效果原理是使用电荷内存储电荷的数量来代表一个二进制比特（bit）是1仍是0。
由于在实际中品体管会有漏电电流的现象，导致电客上所存储的电荷数量并不足以正确的判别数据,而导致数据毁损。因此对于DRAM来说,周期性地充电是一个无可避免的要件。由也正是守时刷新的特性,被称为动态存储器。
与SRAM相比,DRAM的优势在于结构简略：每一个比特的数据都只需一个电容跟一个晶体管来处理、而在SRAM上一个比特一般需求六个品体管。所以DRAM具有单位体积的容量大，本钱较低的长处，缺陷则是访问速度较慢，耗电量较大。
同步动态随机存取内存SDRAM(Synchronous Dynamic Random Access Memor，SDRAM)。它是有一个同步接口的动态随机存取内存（DRAM）。一般DRAM有一个异步接口、能够随时呼应操控输入的变化,而SDRAM有一个同步接口,在呼应操控输入前会等待一个时钟信号,这样就能和核算机的系统总线同步。
时钟被用来驱动一个有限状态机,对进入的指令进行管线(Pipeline)操作。管线意味着芯片能够在外理完之前的指令前,接受一个新的指令。在一个写入的管线中,写入指令在另一个指令执行完之后能够马上执行,而不需求等待数据写入存储行列的时刻。
SDRAM在核算机中被广泛使用,从起先的SDRAM到之后一代的双倍速率DDR(Double Data Rate,DDR),然后是DDR2和DDR3进入群众商场,2015年开端DDR4进入消费商场。
内存数据传输速率核算
公式：内存带宽=内存中心频率x内存总线位数x倍增系数。
DDR即双倍速率SDRAM,选用时钟脉冲上升、下降沿各传一次数据,1个时钟信号能够传输2倍于SDRAM的数据,所以它的倍增系数是2。
DDR2依然选用时钟脉冲上升、下降沿各传一次数据的技能,但是一次预读4bit数据,是DDR一次预读2bit的2倍,因此，它的倍增系数是2*2=4
DDR3作为DDR2的升级版,最重要的改动是一次预读8bit,是DDR2的2倍,DDR的4倍。所以,它的倍增系数是2**2*2=8。*
DDR4作为DDR3的升级版,一次预读16bit,是DDR3的2倍,DDR的16倍,所以,它的倍增系数是2*2*2*2=16。
从SDRAM-DDR年代,数据总线位宽时钟没有改动,都为64bit,但是假如选用双通道技能,能够获得64*2=128bit的位宽。
问题：一条单通道标称DDR3，1066的内存条在默许频率下的带宽。
1066是指有效数据传输频率，除以8才是中心频率。该内存只用选用单通道模式,位宽为64bit，DDR3倍增系数为8。
所以内存带宽=(1066/8)X64X8=68224Mbit。
由于8bit=1Byte，得内存带宽=68224/8=8528MByte=8528/1024=8.328125GB
1GB=1024MB
问题：核算两条标称1066超频到1200的DDR3内存组成双通道后的带宽。
超频到1200后，内存中心频率为1200/8=150MHz；双通道的位宽为128bit；
所以内存带宽=150*128*8=153600Mbit=153600/8=19200MByte=19200/1024=18.75GB
内存条的封装方式
内存封装是将内存芯片包裹起来，以避免芯片与外界接触，避免外界对芯片的危害。空气中的杂质和不良气体，甚至水蒸气都会腐蚀芯片上的精细电路，从而形成电学功能下降。不同的封装技能在制造工序和工艺方面差异很大，封装后对内存芯片本身功能的发挥也起到至关重要的效果。接下来简略介绍几种封装办法。
DIP封装

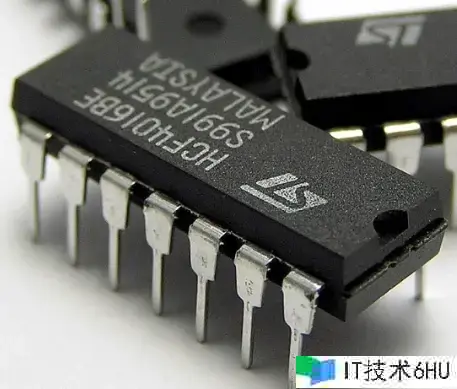

上个世纪的70年代，芯片封装基本都选用DIP（Dual ln-line Package，双列直插式封装）封装，此封装方式在其时具有合适PCB（印刷电路板）穿孔装置，布线和操作较为便利等特色。但DIP封装方式封装功率很低，其芯片面积和封装面积之比为1：1.86，这样封装产品的面积较大，内存条PCB板的面积是固定的，封装面积越大在内存上装置芯片的数量就越少，内存条容量也就越小。一起较大的封装面积对内存频率、传输速率、电器功能的提升都有影响。
TSOP封装

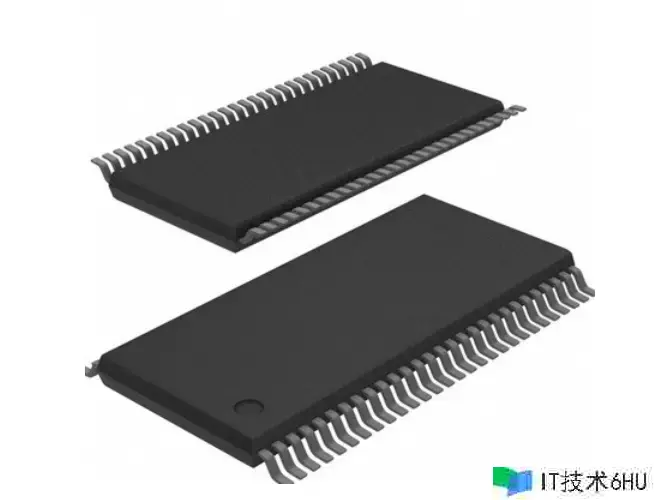

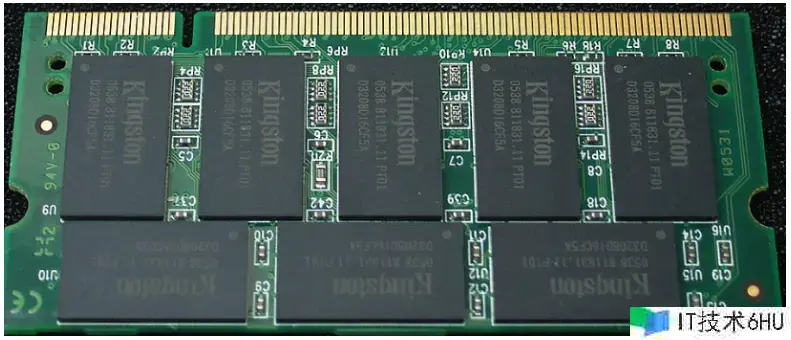

到了上个世纪80年代，内存第二代的封装技能TSOP呈现，得到了业界广泛的认可，时至今日仍旧是内存封装的干流技能。TSOP是“Thin Small Outline Package”的缩写，意思是薄型小尺寸封装。TSOP内存是在芯片的周围做出引脚，选用SMT技能（外表装置技能）直接附着在PCB板的外表。TSOP封装操作便利，可靠性比较高，是现在的干流封装方式。
BGA封装

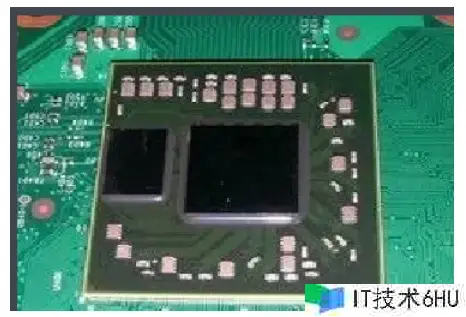

BGA叫做“球栅阵列封装”，其最大的特色便是芯片的引脚数目增多了，拼装成品率进步了。选用BGA封装能够使内存在体积不变的情况下将内存容量进步两到三倍，与TSOP相比，它具有更小的体积、更好的散热功能和电功能。
CSP封装
CSP（Chip Scale Package，芯片级封装）作为新一代封装方式，其功能又有了很大的进步。CSP封装不但体积小，一起也更薄，更能进步内存芯片长时刻运转的可靠性，芯片速度也随之得到大幅度的进步。现在该封装方式首要用于高频DDR内存。
