怎么创立Gitflow图表
drawio是一款强壮的图表制作软件，支持在线云端版别以及windows, macOS, linux安装版。 假如想在线直接运用，则直接输入网址drawon.cn或许运用drawon(桌案),drawon.cn内部完整的集成了drawio的一切功用，并完成了云端存储，以及在线共创，分享，协作的功用。
向新开发团队成员可视化地展现Git存储库中项目的分支结构比用文字描述更容易。有些平台或许会运用内置工具来说明这一点。假如您运用的平台没有便利的可视化标明，则很容易创立自己的gitflow图。
图形库中的图形的默许巨细不能被覆盖，这便是克隆和衔接特性如此节省时间的原因:它既仿制图形的款式，也仿制文本内容。
打开在线的drawon.cn网站， 创立你的图表，您只需要基本图形库中的图形来创立Git作业流。
下面的例子向你展现了怎么创立和规划一个gitflow图表，以及怎么运用默许款式来更快地制作图表。
添加Master或许Main分支
-

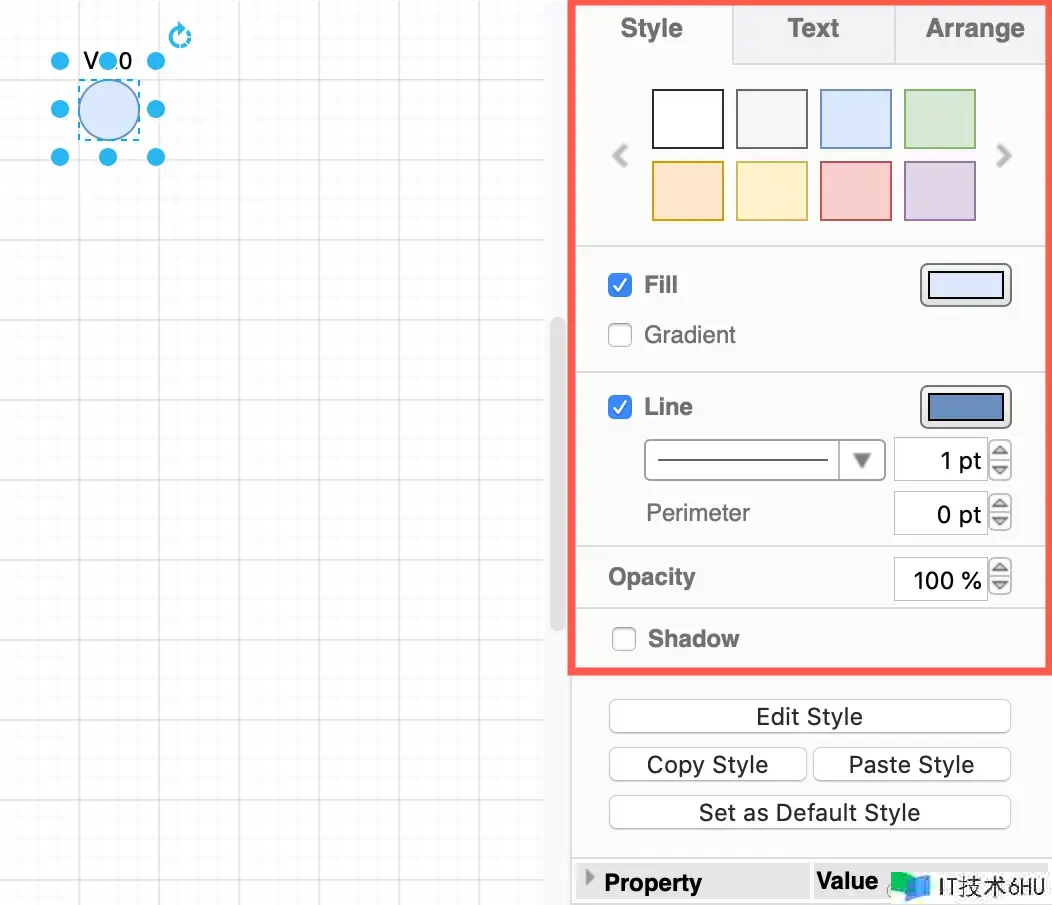

在绘图画布上添加一个圆圈。通过在圆圈的边界框周围单击并拖动手柄来调整其巨细。假如你愿意，能够在格局面板的Style选项卡中设置色彩和款式。
-

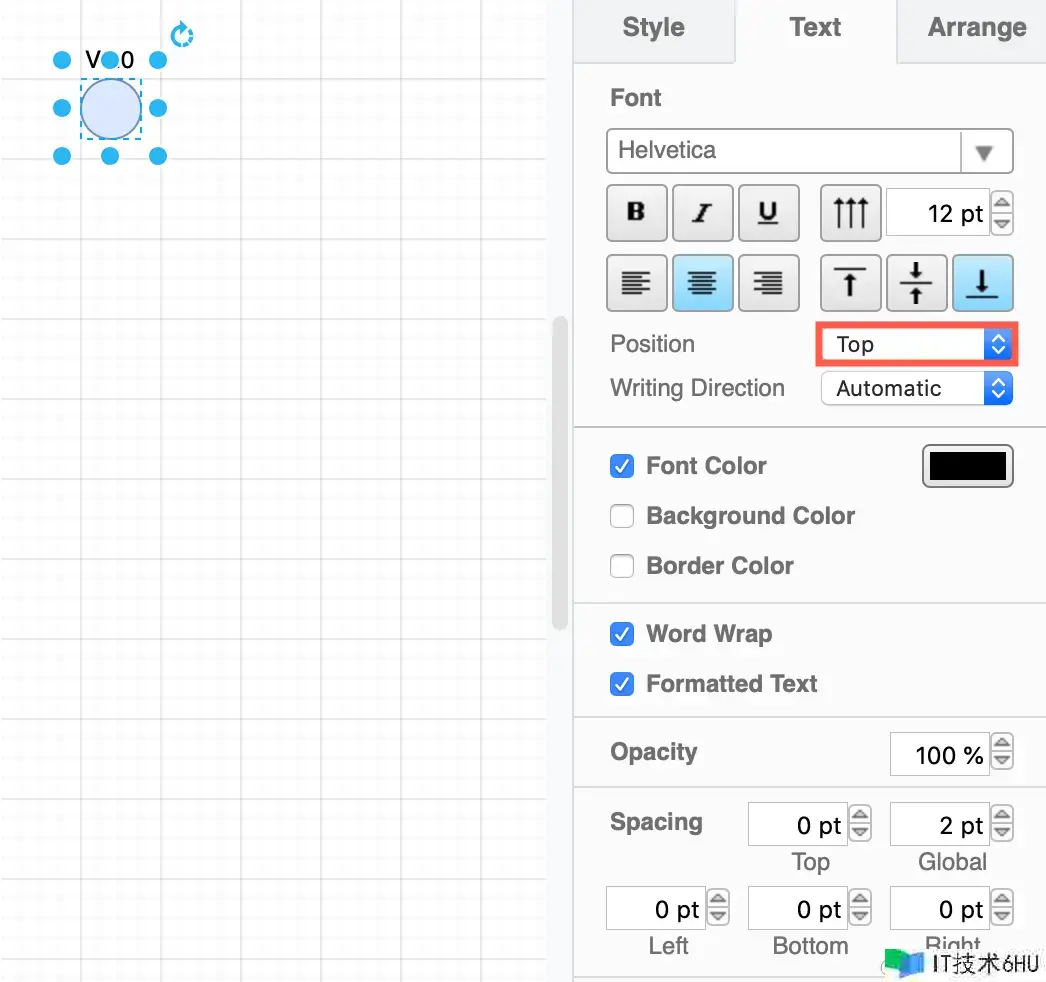

假如要添加标签，请双击圆圈或开端键入标签文本。您能够在右侧格局面板的“文本”选项卡中从头定位此文本。

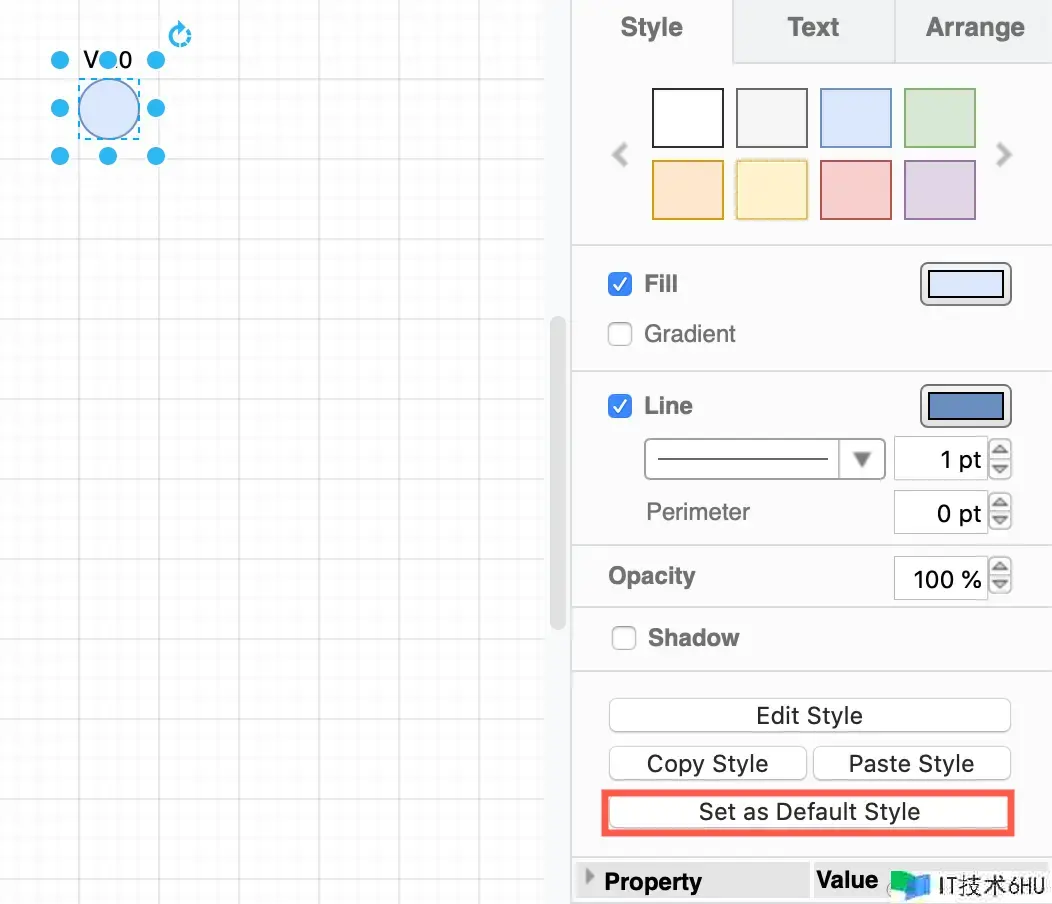

提示：现在在格局面板的款式选项卡中单击“设置为默许款式”。这意味着，当你下次从图形库中向图表添加图形时，相同的款式将应用于你的新图形及其标签。
-
将鼠标悬停在绘图画布上的款式和巨细调整的圆圈上，然后单击蓝色箭头，然后在弹出的第一个条目上克隆并衔接它。
-

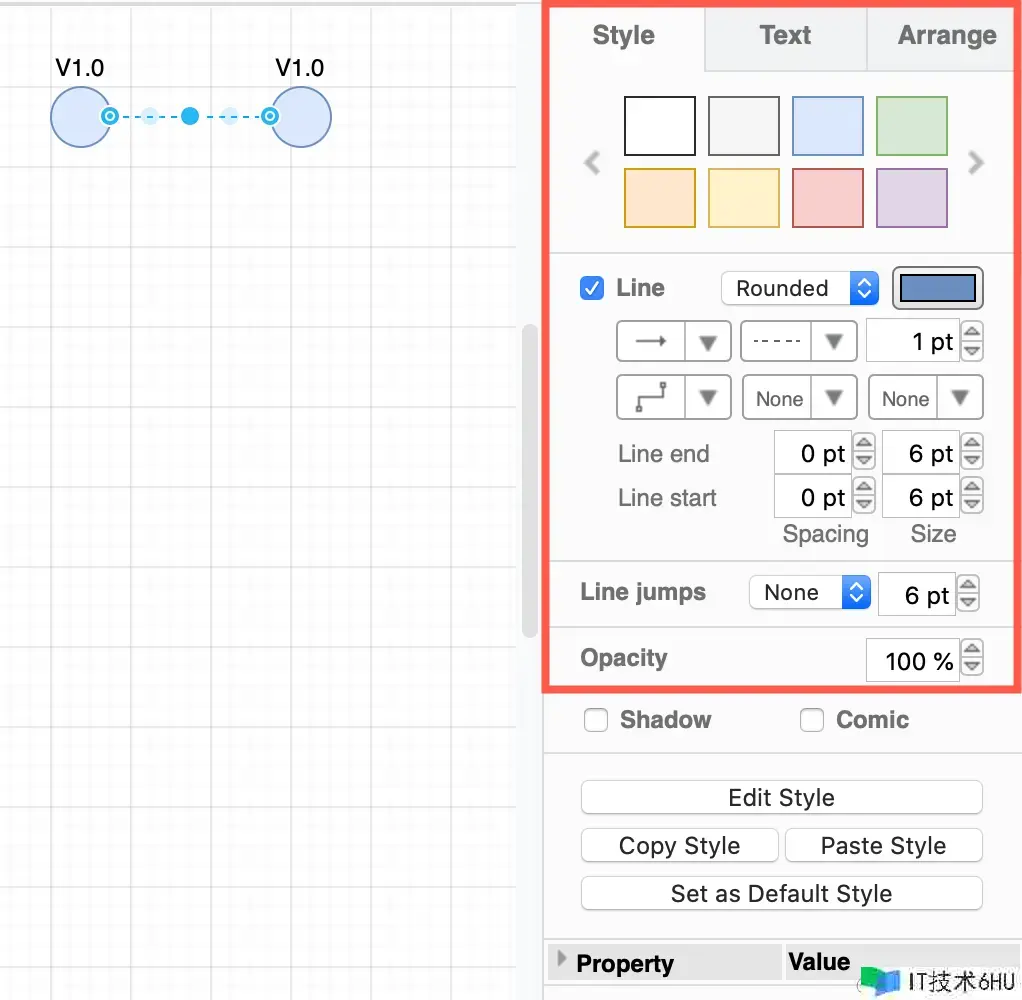

挑选两个图形之间的衔接线，并在格局面板的style选项卡中设置其款式。
- 从“行”下拉列表中挑选“圆形”
- 在“图案”下拉列表中挑选虚线或点线。
- 因为你或许不需要箭头，请确保行开端和行结束在下拉列表中都设置为None。
- 为衔接线设置色彩或款式。
-
单击“设置为默许款式”。现在，当你下一步克隆并衔接一个图形时，它将运用新的默许衔接线款式。
-
克隆并衔接更多的版别，以标明你软件至少增加了一个首要版别，并增加了一个增量版别。双击每个圆圈以更改其标签文本。
-

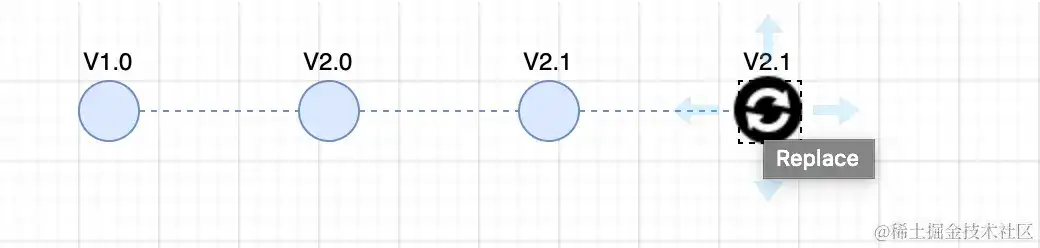

多克隆并衔接一个。然后从图形库中拖动一个矩形，并将鼠标悬停在其上，直到黑色替换箭头呈现。放下图形，它将主动调整巨细和款式类似于那个圆圈。
-
调整矩形的巨细并更改标签文本，以标明该版别的“行”是主分支。
添加特性或许一个项目分支
因为主分支通常仅为软件的发布版别保留，因此你或许会在功用分支或项目分支中作业。或许有不止一个特性分支，不同的开发团队能够从这些分支作业。
-
用键盘快捷键Ctrl C(在macOS上是Cmd C)仿制一个现有的圆圈，并将其拖到Master分支下。假如需要，能够编辑图形标签。因为大多数功用构建没有版别号，您乃至或许不需要标签。
-

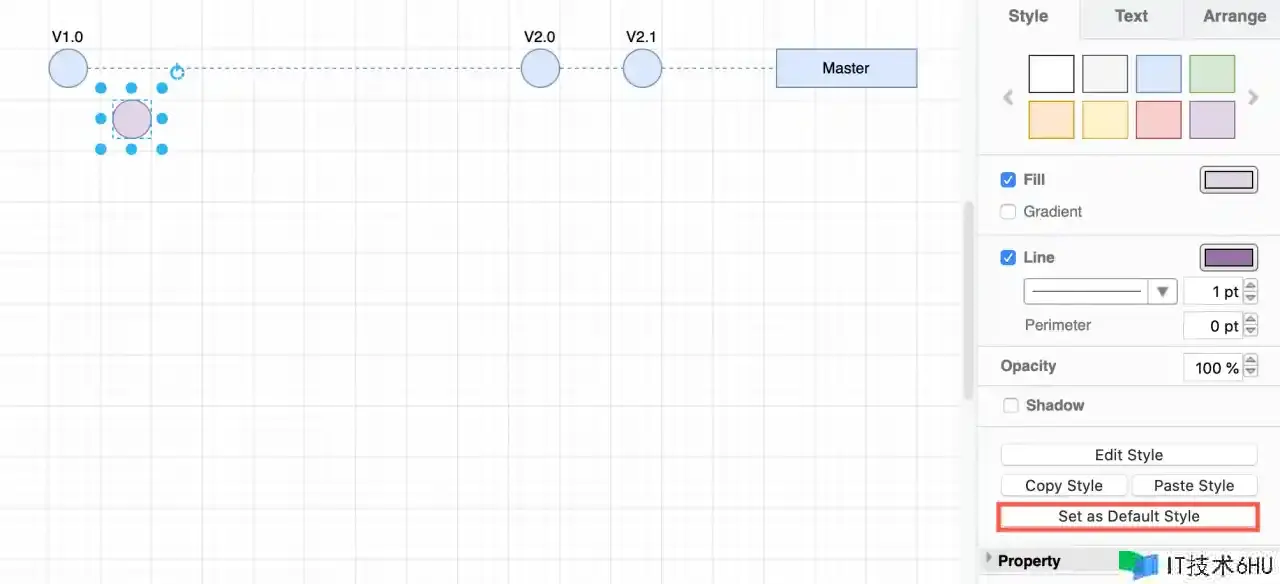

为每个分支类别运用不同的色彩，以使开发人员清楚他们将从哪个分支作业。从头设置圆圈的款式，然后单击“设置为默许款式”以使新款式成为默许款式。
3. 将鼠标悬停在该图形上，然后单击蓝色箭头克隆并将其衔接到新图形。从头设置衔接线的款式以匹配新分支的色彩，然后单击设置为默许款式。
添加开发分支
-
将鼠标悬停在一个图形上，然后从其间一个蓝色箭头中单击并拖动衔接线，并将其放在另一个图形上以衔接它们。
-
当形状概括为蓝色(起浮衔接器)时，你能够将其放下，也能够将其放在其间一个绿色小叉(固定衔接器)上。
-
你也能够从这些绿色的小叉中拖出一个衔接线。
-
-
根据分支结构将分支衔接到有意义的版别。例如，创立或合并到新分支的位置。
添加gitflow图表例子
假如不止一个开发人员正在开发一个功用，那么他们很或许会在自己的私有开发分支上作业。重复上面的进程以添加示例开发分支，并通过适当地衔接它们来展现这些分支怎么与功用分支交互。
下面是一个显现主分支的示例，以及怎么将热修复直接应用于它。该结构包括用于主动夜间构建的分支，用于在开发人员自己的私有分支上并行开发的特性的分支，以及显现一旦创立了发布候选构建后产生的状况。
Gitflow模板
-

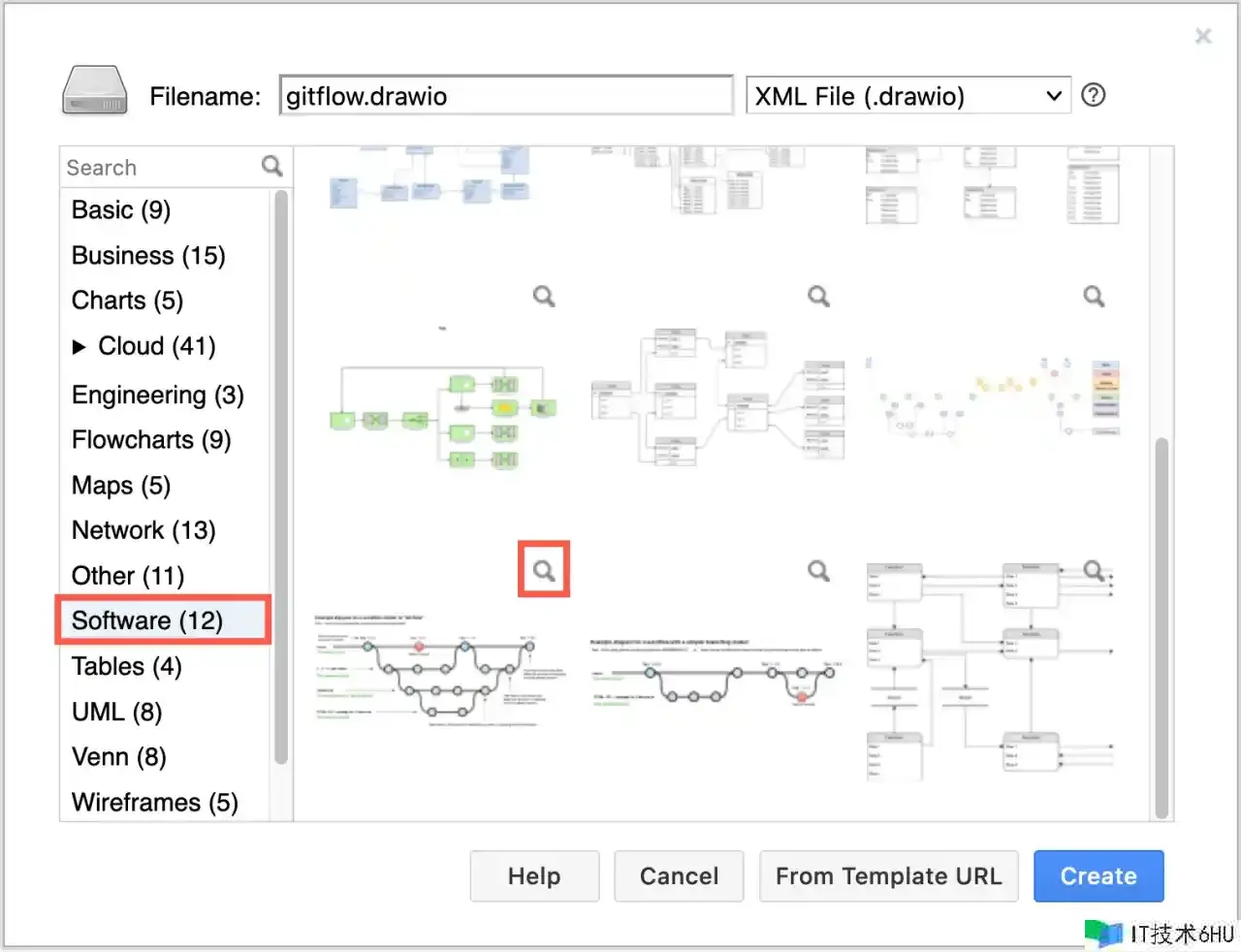

单击“调整图形”>“刺进”>“模板”或创立一个新关系图以打开模板库。
-
挑选左侧的Software类别。点击右上方的放大镜能够看到一个更大的模板预览。
-
挑选其间一个gitflow图表模板，然后单击Insert或Create将该模板仿制到图表画布中。
