1.前语

在广告检索体系中，增量索引（实时索引）是一类常见的技能，用于使广告信息的改变及时收效。其间一种首要的思路即由检索体系消费广告更新数据流，实时更新内存索引，对此行业中已有很多优秀计划完成。可是，对与怎么构建出“广告更新数据”，却鲜有提及。

本文将针对怎么构建出完好、牢靠、可保护的“广告更新数据流”进行打开叙说。

2.事务背景

在线广告是完成流量变现重要事务形式。广告检索体系是其间的中心体系之一，其一种常见的架构是由“索引构建服务”构建出广告物料索引数据，再由“检索引擎”加载数据，用于在线广告检索。

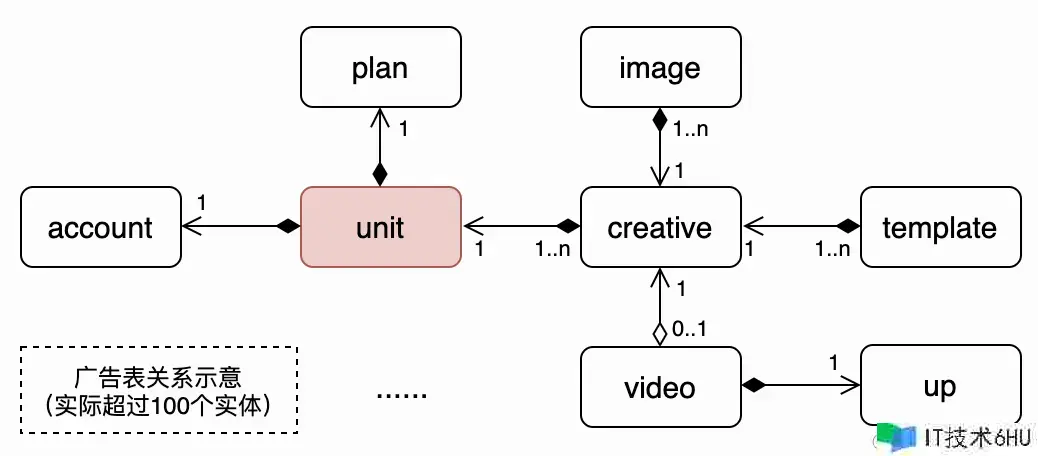

比较于查找或推荐事务，广告的物料数据量不算最大，但构建逻辑极端杂乱。以下图为例，构建广告物料索引以单元（unit）表为中心，查询相关的账号（account）、计划（plan）、创意（creative），然后再经过创意id查找图片（image），视频（video），up主（up）等。

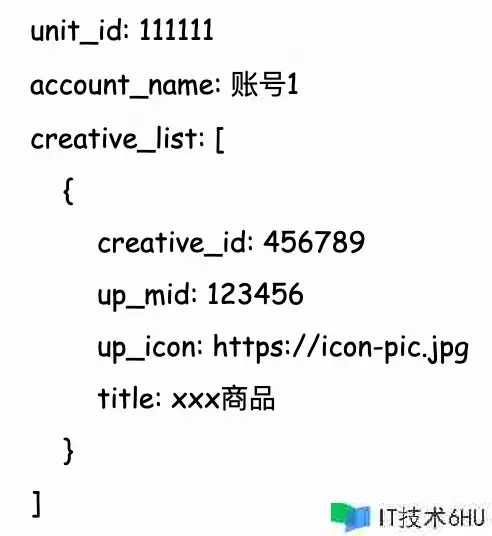

相关数据查询完后，提取各表数据并拼装，构成一个个“广告文档(doc)”。单个doc的文本的形式如下：

因为单元数据量较大，相关数据库表多（超越100张表），这些单元还分属不同的事务线、不同类型、不同款式，所相关的构建逻辑也不尽相同，构成了杂乱的查找链路。

而且，随着事务量越来越大，全体的推迟越来越长，广告的物料数据更新不及时，影响了广告的时效性，最终降低了广告的投放体会和功率。

3.计划演进

广告索引的构建和下发阅历了绵长的优化迭代，包括本文首要介绍的增量索引在内，首要分为如下三个阶段：

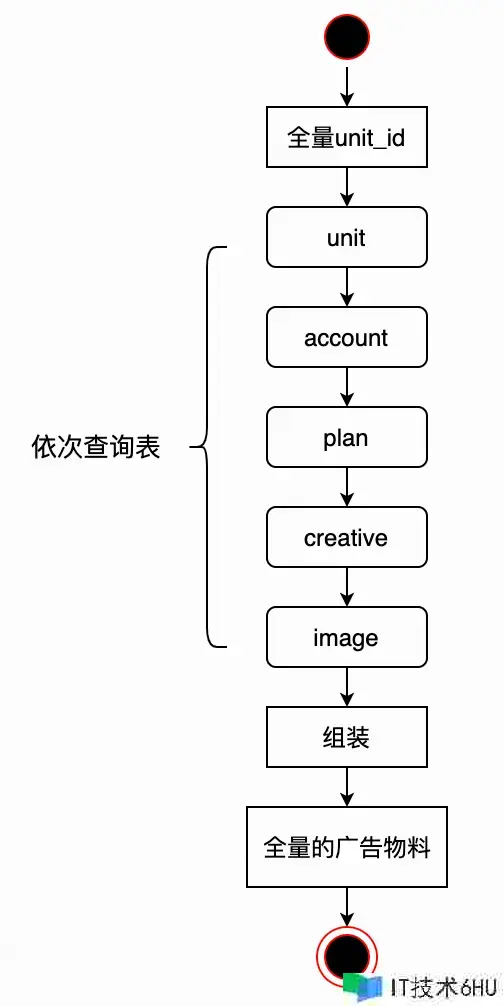

阶段一：全量串行——一切数据串行查询，串行构建

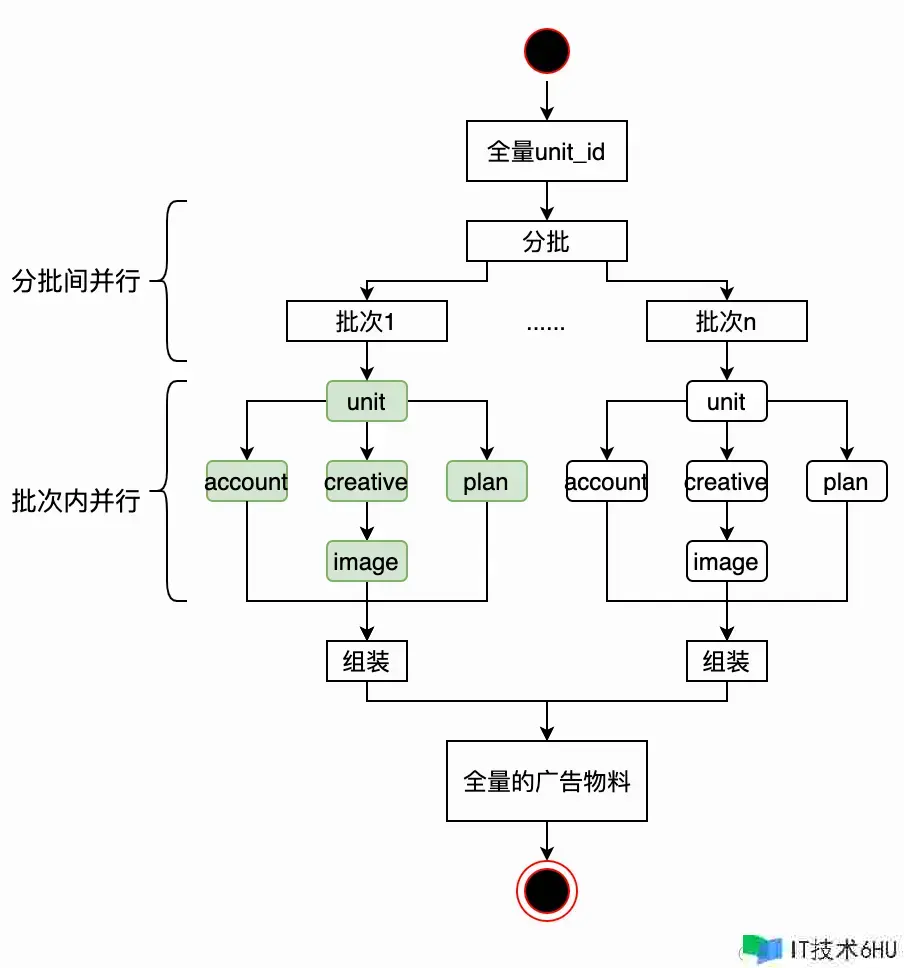

阶段二：分批间并行，批次内并行——将全量的单元id分为多个批次，多批次间并行履行，批次内依照数据依靠的拓扑联系并行查询拼装

阶段三：增量构建 全量构建——守时构建的广告索引，有数据产生改变则构建产生数据改变的这部分广告物料索引

阶段一：全量串行	阶段二：分批并行	阶段三：增量 全量
流程			##
特点	数据库负载：一般构建耗时：长数据传输负载：很高	数据库负载：很高构建耗时：较短数据传输负载：很高	数据库负载：很低构建耗时：全量耗时长，增量耗时很短数据传输负载：很低

从阶段一到阶段二，在时效性上有必定提高，可是给数据库带来了很大的压力，且网络传输负载很高。

在查询全量数据的前提下，无论做何种并行化优化，该查的数据仍是得查，数据库负载会随着事务扩张不断添加，数据量也会一直胀大，更新时效性也越来越差，优化的边际递减效应明显。

因此阶段三中引入了增量索引技能，选用全量索引 增量索引的构建形式。

4.增量索引

增量索引的广告物料分为两类：

• 全量广告索引——守时（1小时或许更长）全量构建一切广告单元数据，产出一份包括全量单元的索引数据
• 增量广告索引——只构建数据产生了改变的广告单元，独自产出一份增量单元索引数据

两者的触发机制不同，产出的数据结构相似，可是包括的内容规模不同。

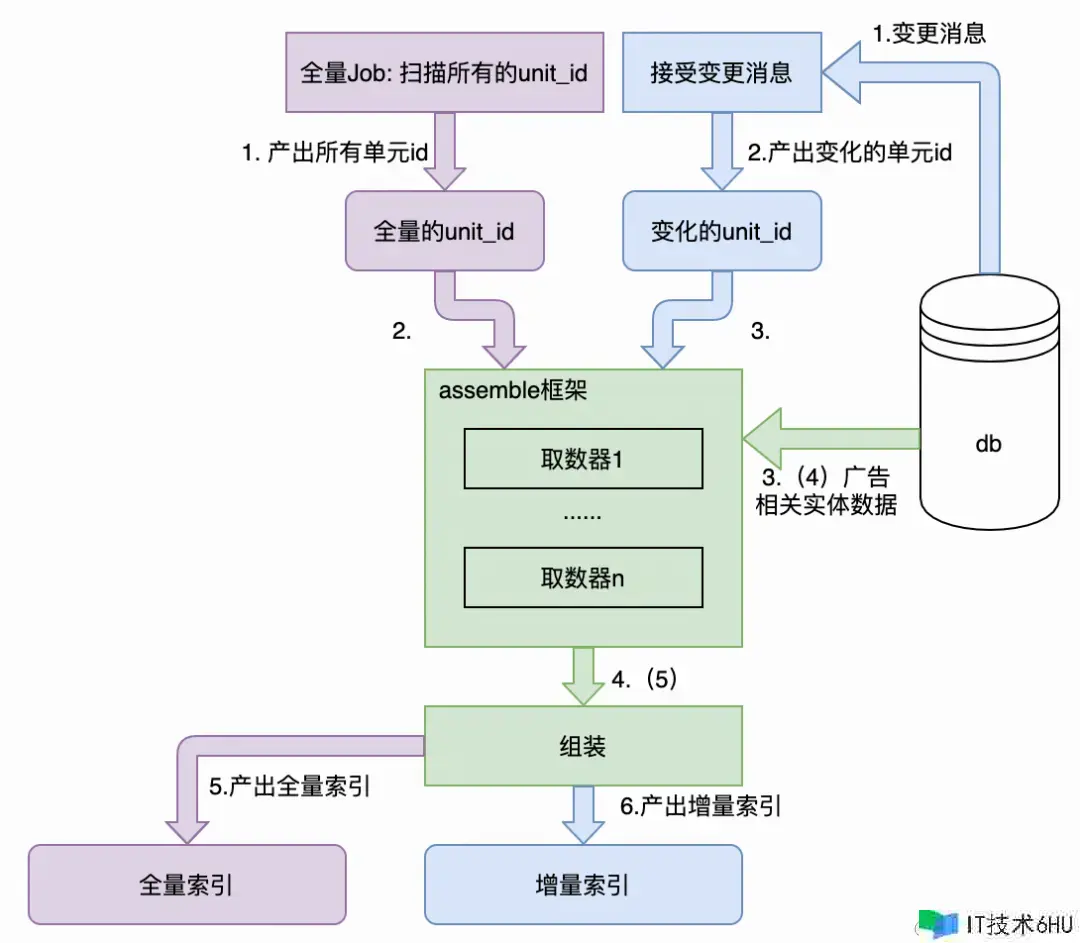

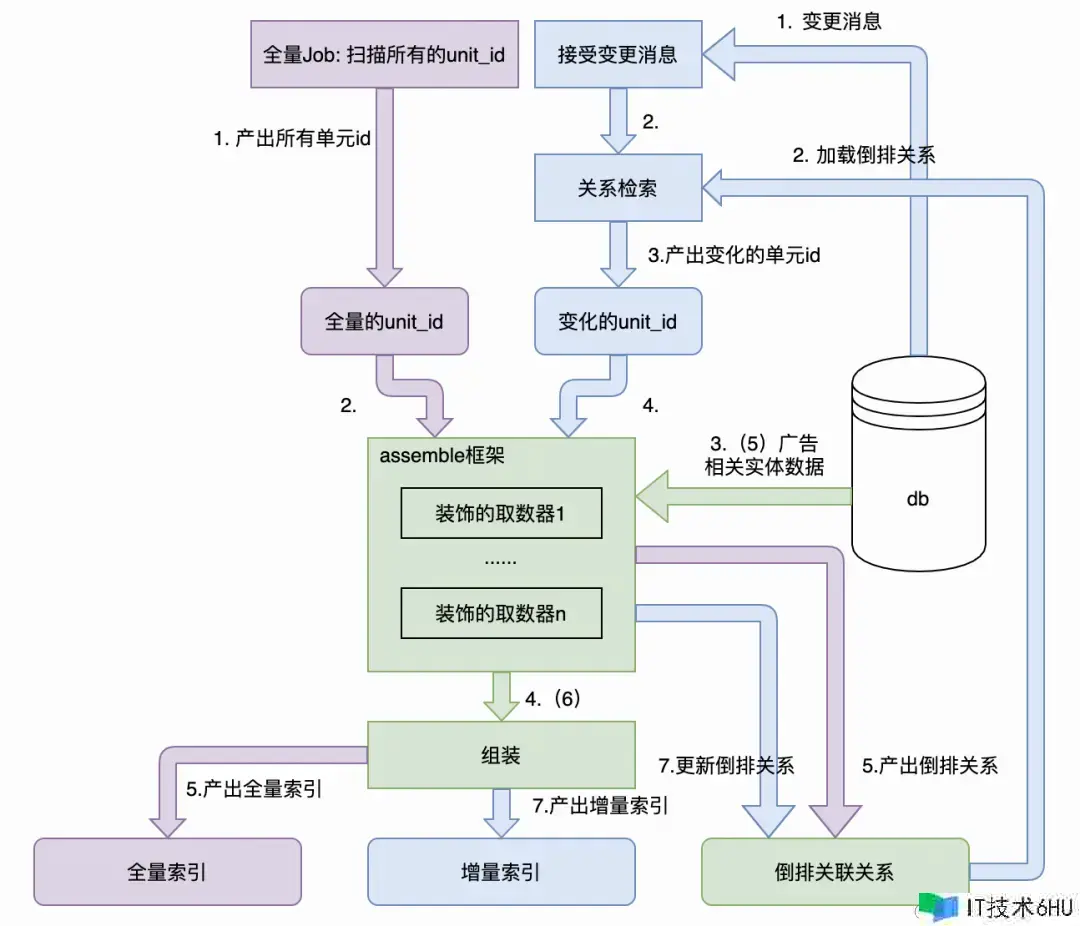

如上图，紫色模块是全量索引构建的流程，蓝色部分是增量索引构建的流程，绿色部分是公共的部分。全量增量的首要差异在于：全量索引使命的unit_id是一切单元的unit_id，增量索引使命的unit_id是广告数据产生改变的单元的unit_id。

下流检索引擎加载这两类索引，将其兼并成一个全体，作为广告物料库运用。

比较起之前的全量计划，增量索引的计划里的全量索引构建频率降低到小时等级，增量只构建和下发产生改变的广告单元，大大降低了数据库负载和数据传输的带宽，提高了更新时效性。

改变的unit_id —— 反查库表？

上图中，接收到DB的原始改变音讯后，还需求将其转译为相关改变的unit_id。那么，当单元相关的上百个实体（表）中，部分的数据产生了改变时，怎么承认其对应的哪个unit_id产生了改变？

一种简略的主意是依据实体之间的逻辑联系，依据产生改变的实体id反查出其相关的unit_id。

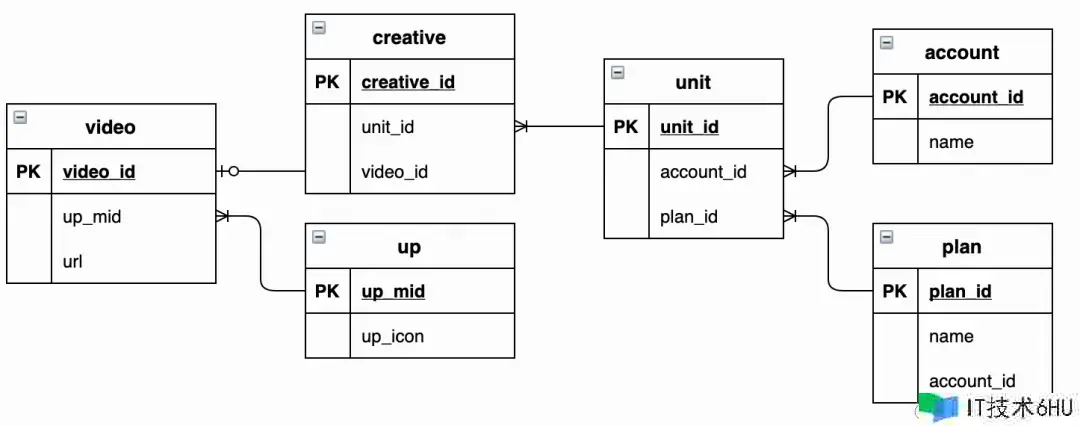

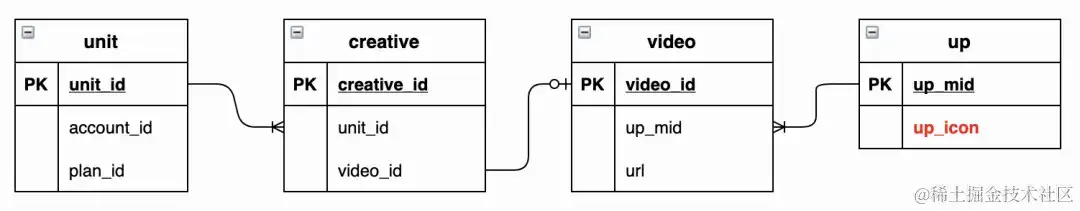

例如下图中，若检测到up.up_icon产生了改变，可经过video表查找出与up_mid相关的video_id, 再经过creative表以video_id为条件查找出相关的unit_id。

上述逻辑看起来是通顺的，可是理清“实体之间的逻辑联系”实践履行时却相当困难。

举几个比方说明：

例1：短少索引，不合适反查

上图中的比方现已隐约可看出反查unit_id的困难之处，一条记载改变需求经过多次反查才能找到方针。而且在实践运用中，并非每张表都合适反查，例如图中的creative.video_id字段其实并没有索引，若以video_id为条件进行查询，则会产生全表扫描，功率极低。

例2：字段类型杂乱，无法反查

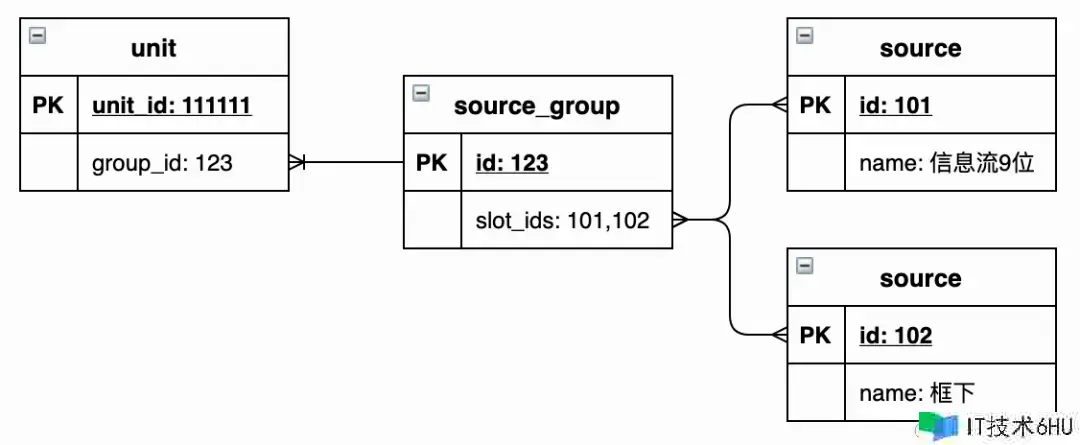

除此以外，还可能存在反查条件字段难以直接用于查询的状况。例如下图中，若source表中id位101的数据产生了改变，则需求以”source_group.slot_ids包括101″为条件才能查找出对应的source_group.id，难以履行。

例3：逻辑杂乱很难理清

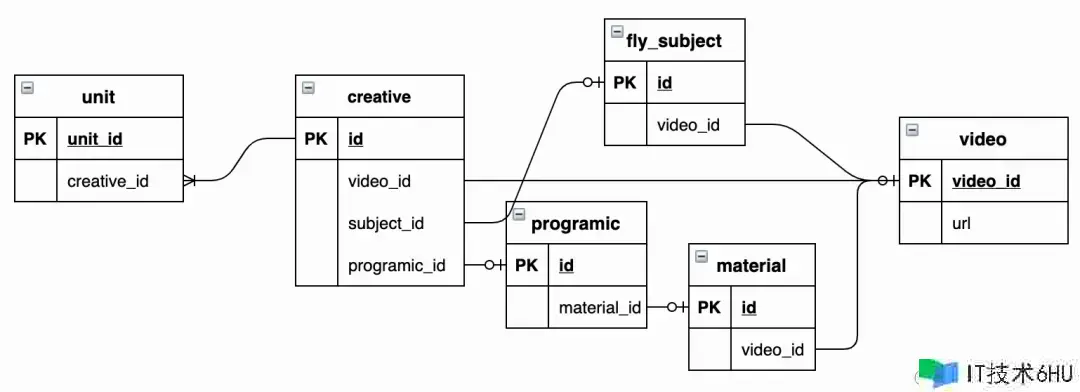

即使没有上述数据库查找问题，剖析实体间相相联系本身也是有必定难度的。如下图，unit和video以多种路径相相关，编写反查逻辑时需求掩盖多种状况，简单遗失。何况，对广告相关的上百张表都要做此剖析，极大地添加迭代和保护成本。

利用前史索引？

反查库表难以履行，那么尝试换一种思路。在全量构建索引时，单元相关的实体数据一般现已记载在doc中，那么能否考虑从前史已构建出的doc中直接依据改变的条件查找出对应的广告？

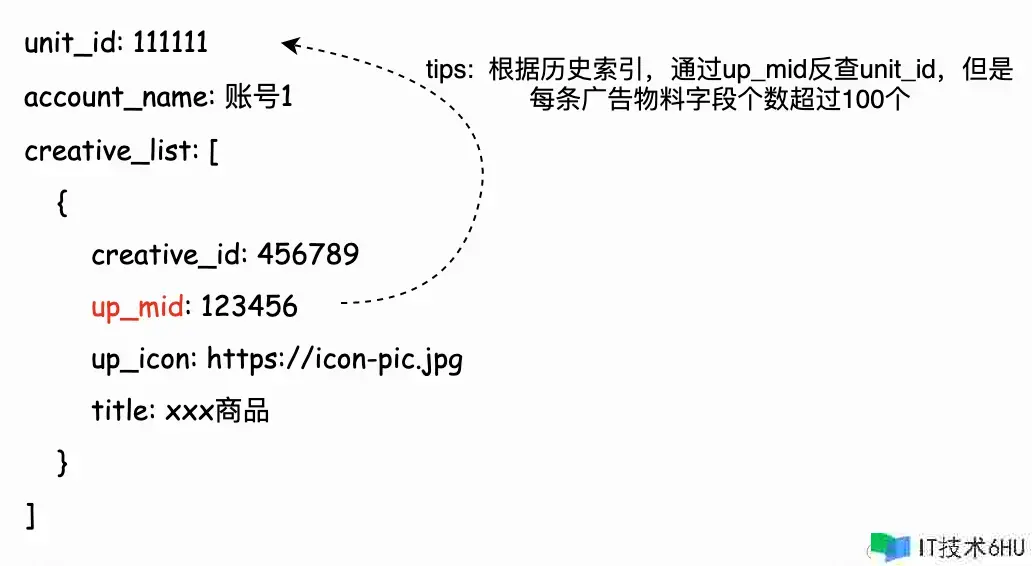

例如，前史全量索引存储了每个有效广告相关的up_mid列表。那么当up表的数据改变时，假如遍历此前已构建出的有效前史索引中的每一个doc，即可查找出哪些广告unit_id相关了这个改变的up_mid，然后触发这些广告的增量更新。

但如此一来，又引发了以下三个问题：

问题1

广告doc的数据结构非常杂乱，层级很多，从其间找出up_mid的逻辑是定制的；对每一个unit表的相关实体都需求定制，产生大量与构建进程耦合的代码，依然简单出错。且对层级很深的数据，查找的代码编写起来也有难度。

问题2

每次触发同类事情时，都需求遍历前史索引中的每一个doc，遍历进程体系开销大、耗时长，难以满意事务需求。

问题3

这种办法查找出的广告unit_id是比预期更少的，因为在索引构建进程中可能产生过滤，而当这个过滤条件被满意时理应触发被过滤的广告更新，但因为被过滤的广告ID不会被保存下来，因此无法触发。

比方，plan某条记载的状况为“关闭”，导致索引里没有与其相相关的unit，某个时刻，这条plan记载的状况从“关闭”改变为“敞开”，此刻应该触发相关单元的构建，可是因为前史索引里短少数据而无法触发。

在构建进程中记载相相联系

上面的问题1，实质便是要从广告的索引数据结构中查找出其相关的其他各类ID，相关代码定制性强，耦合度高，可保护性差。

因此需求寻找一种办法，能够用标准化、低耦合、自动化程度高的办法记载下每一个广告单元ID与其他各类ID之间的相关，与索引数据一同存储下来， 然后当捕获到某种触发事情时，无论其与广告之间的联系有多么弯曲，直接从这份相关数据中查找到。

为了建立一一对应的相相联系，且便利从其他实体的ID反查出广告单元ID，在此对构建的流程做出以下假定：

• 假定1： 构建逻辑针对每一个待构建的广告单元，是逐一处理的(而不是批量处理)，不同单元的构建进程之间不存在逻辑上的相关。
• 假定2： 构建指定的单个广告单元，从数据源获取相关数据时，都是经过相似”KV”形式的模块（称之为“取数器”）进行获取。

举个比方，假如有如下的联系表依靠：

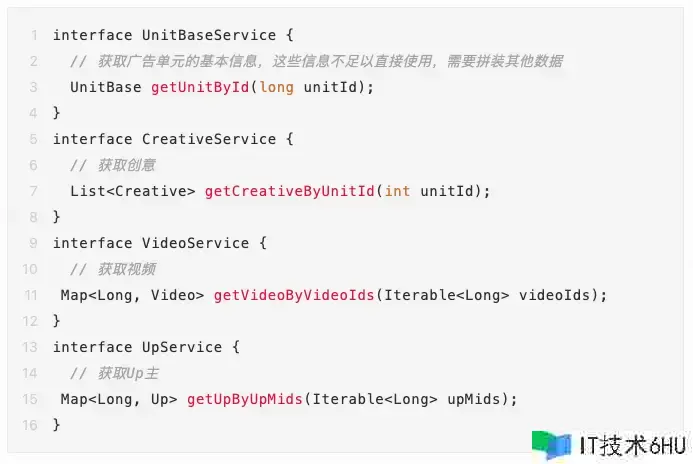

一般而言，每个表对应一个“取数器”，依据上述的联系依靠，每个取数器的入参和回来可界说如下：

在此基础上，查询数据的流程示意如下:

class Assembler {
  UnitBaseService unitBaseService;
  CreativeService creativeService;
  VideoService videoService;
  UpService upService;
  // 拼装单个广告
  Unit assembleUnit(long unitId) {
    UnitBase unitBase = unitBaseService.queryByUnitId(unitId);
    List<Creative> creativeList = creativeService.queryByUnitId( unitId );
    从 creativeList 中提取出 videoIds
    Map<Long, Video> videoMap = videoService.queryByVideoIds( videoIds );
    从 videoMap 中提取出 upMids
    Map<Long, Up> upMap = upService.queryByUpMids( upMids );
    // ...
    // 将一切相关数据拼装起来，成为可用的广告单元数据；
    Unit unit = doAssemble(unitBase, creativeList, videoMap, upMap);
    return unit;
  }
}

上述的查询流程办法（assembleUnit）中，输入参数只有一个unitId，满意了假定一。在assembleUnit办法里调用服务查询时，各种输入参数（videoIds，upMids）便和仅有的unitId相关起来。

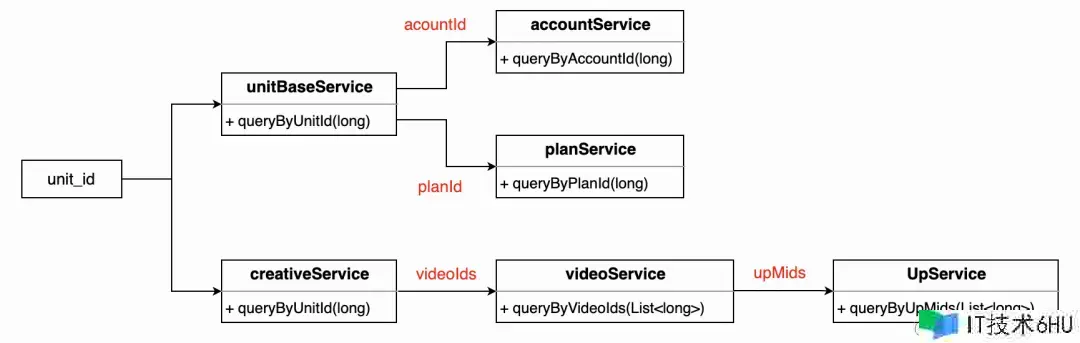

如上图所示，unit_id和其他表字段的联系能够构建如下：

前两条联系是直接联系，当account表和plan表的数据产生改变时，都可直接追溯至unitId。

但第三条联系 unitId → videoIds → upMids，相关了超越2类id，从unitId到upMids是直接联系，在实践检索中很难运用。

运用直接联系替代直接联系

直接联系是很难运用和保护的，将直接联系转为直接联系。如下图所示：

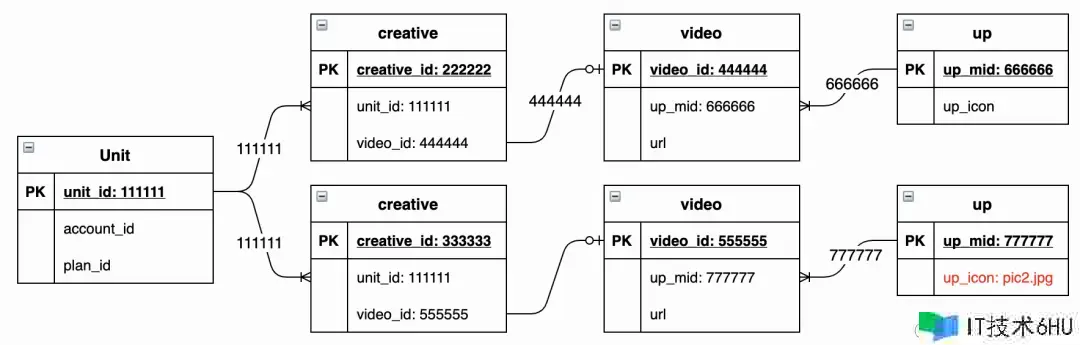

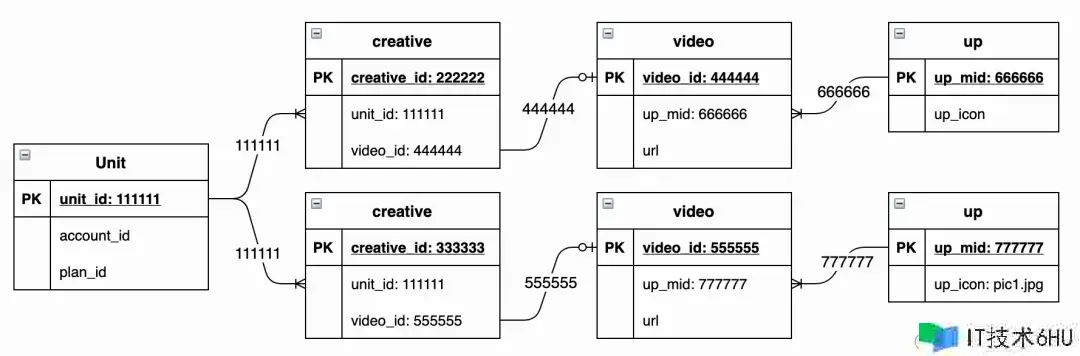

举例说明直接联系怎么运作，存在如下的数据：

建立的直接联系如下：

假如up表里的up_icon产生了改变，从 pic1.jpg 变为 pic2.jpg，对应的这个up_mid是777777.

在unitId → upMids的联系里，存在111111 → 666666, 777777的联系，因此这个改变能够被捕获并反查出改变的unit_id 111111，由此触发了111111这个单元的构建。

因此从直接联系拆为直接联系后，up表的改变无需经过video表，即可查出来哪些unit_id产生了改变。

结构自动捕获依靠联系

具体到结构层面，运用装修形式(可用AOP技能、静态署理、动态署理等技能完成)，自动地记载下构建进程中unit相关的其他ID（account_id, plan_id）的联系。

// 代表一个广告单元一次构建进程的上下文; 其间的各类Service是被装修过的，含有记载所拜访ID的功用
class BuildingContext {
  UnitService unitService;
  CreativeService creativeService;
  VideoService videoService;
  UpService upService;
}
// 上下文工厂，在其间能够对各类Service进行装修，自动记载unitId与其他ID的相相联系
class BuildingContextFactory {
  UnitBaseService unitBaseService;
  CreativeService creativeService;
  VideoService videoService;
  UpService upService;
  BuildingContext getContext(long unitId) {
    // decoratedUpService是经过装修的UpService
    UpService decoratedUpService = new UpService() {
      Map<Integer, Up> queryByUpMids(Iterable<Long> upMids) {
        // 记载下unitId与被查找的upMids存在相关
        record(unitId, upMids);
        // 调用基本功用
        return upService.queryByUpMids(upMids);
      }
     };
     // decoratedVideoService同理
     VideoService decoratedVideoService = new VideoService(){ ... };
     return new BuildingContext(unitBaseService, creativeService, decoratedVideoService, decoratedUpService);
   }
}
// 记载一个单元与其他ID存在联系；这儿仅用于示意，实践开发中的界说会更加笼统，自动适用于各类ID
class UnitRelation {
  long unitId;
  List<Long> creativeIds;
  List<Long> videoIds;
}
// 拼装器可得知待更新广告单元ID列表
List<Long> unitIds;
for(long unitId : unitIds) {
  // 调用Assembler
  BuildingContext context = buildingContextFactory.getContext(unitId);
  Unit unit = assembler.assembleUnit(unitId, context);
  // 导出构建进程中发现的unitId与其他各类ID的相关，并与索引数据一同记载下来
  UnitRelation unitRelation = exportRelation(context);
  record(unitRelation);
}

特别留意的是，在上述的record(unitId, videoIds)办法里，直接记载了unitId和upMids的联系。

然后，问题1得到处理；一起因为提前记载了联系而不受过滤的影响，也处理了问题3。

生成联系倒排表

接下来则要处理问题2，即提高查找相关的功率

因为在上述的构建流程中记载了广告单元ID其他各类ID之间的相关后，如此一来，能够构成其他表和unit_id的联系如下：

在以上联系中，每行是unit_id构建一次时建立的直接联系。实践运用场景是相关表数据产生了改变需求回溯到单元id。

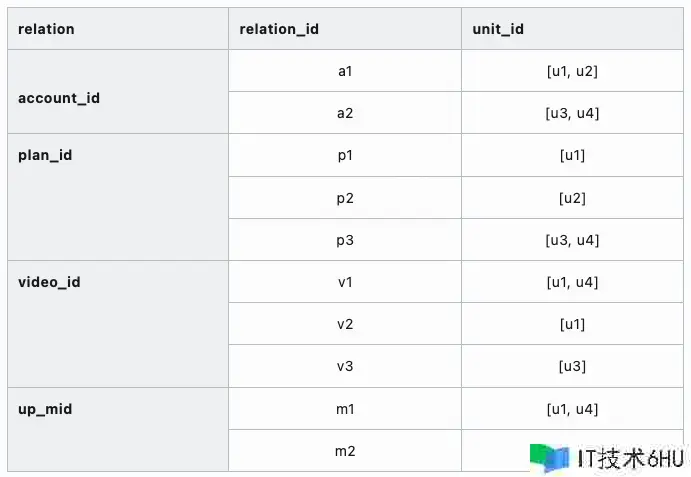

为此将其转化为如下的倒排联系：

如此一来，假如up表里up_mid为m1的记载的up_icon产生了改变，可快速从上述的表中经过m1→[u1,u2]的联系记载，反查到单元id为u1和u2的单元需求从头构建，问题2也得到处理。

检测数据改变

上述计划处理了中心问题：当数据产生改变时，检测出影响到的unit_id。

而关于怎么检测数据改变，本计划选用了如下两种：

1.binlog触发

即监听binlog音讯，提取出直接联系的id。

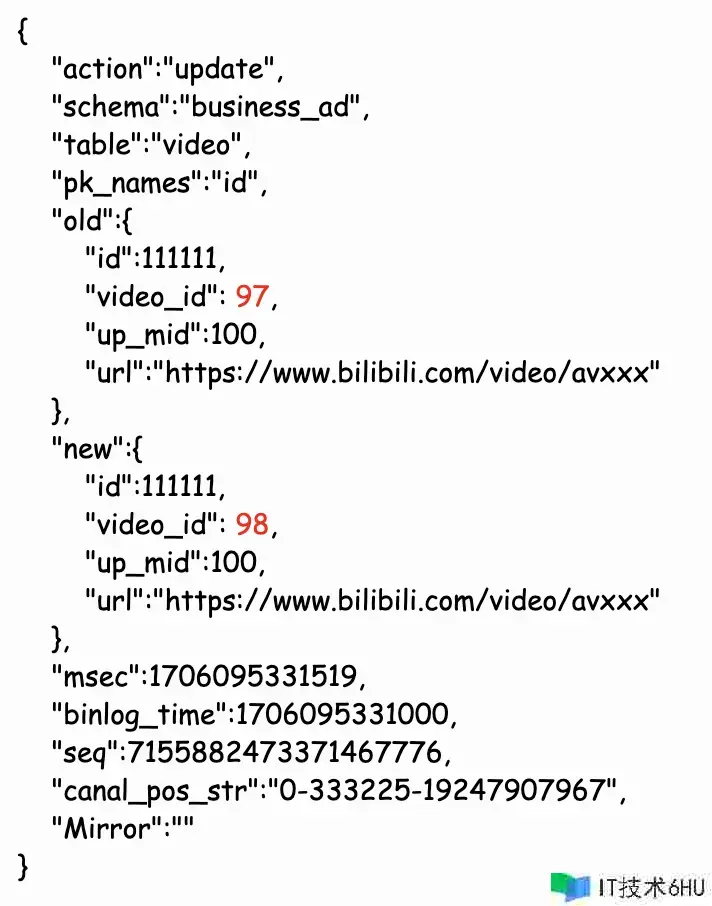

以video表的binlog为例，因为binlog里有修正前和修正后的记载的完好信息，因此不论是修正了相关字段仍是删除，都能够找到对应的video_id，然后反查出unit_id。

Binlog触发时效性高，且信息完好，能够表现硬删除和改变前旧值的信息，是首要的检测手段。但其关于出产、投递、消费各环节牢靠性要求较高，不能丢掉音讯。

2.近期扫描触发

按我司数据库规范要求，一切表必须携带mtime（最后修正时刻），因此可用mtime检测近期的数据改变状况。

但这种办法有所缺点：1. 时效性较低；2. 不行用于检测硬删除的状况；3. 不能直接获取改变前的旧值。

而且，还有一类update的状况需求留意，例如有如下表the_table

经过相似这样的sql能够发现最近改变的unit_id：

-- SQL1
select unit_id from the_table where mtime >= 'today'

假如产生了下面SQL2这样的update，则该条记载的mtime会产生改变，因此上面的SQL1检测到unit_id（u1）的改变

-- SQL2
update the_table set material_content = "something else" where unit_id = 'u1'

但假如是下面SQL3这样的更新操作，则无法检测到u1单元的改变：

-- SQL3
update the_table set unit_id = `u2` where unit_id = 'u1'

尽管该条记载的mtime依然会产生改变，但一起unit_id也产生了改变，经过SQL1查询出的结果只有u2, 而不包括u1

因此，unit_id为u1的记载产生了改变，却不会被监测到，这是不符合预期的。

针对这样的问题，有以下处理办法：

1.与事务端约定，凡在拼装器(假定2)中作为ID检索条件的字段，不能够被update

• 作为检索条件的字段，一般也是实体ID；记载实体间联系的记载，经过update改变联系的状况较少

2.办法1无法满意时，能够略微改造拼装器逻辑:

• 本来拼装器中sqlselect * from the_table where unit_id = ‘u1’，即查出该表与u1相关的记载，而不需求查找相相联系

• 现改为：select material_id from the_table where unit_id = ‘u1’,可查出相关的m1 ,再履行select * from the_table where material_id in (‘m1’)，可查出相关记载

• 这样一来，相相联系中会记载m1与u1存在相相联系

• 既然material实体与unit相关，那么就需求检测其改变select material_id from the_table where mtime >= ‘today’

• 再代入履行上面的SQL3，尽管库中记载的unit_id被改为了u2,经过SQL1已不能直接查出u1的改变，但我们能够查出materialm1的改变

• 再合作前史记载的m1与u1的相相联系，即可得知u1也产生了改变，然后触发u1的从头构建

降频

在上述两种触发器中，对任何相关实体的一切信息改变都触发相关广告改变，可能是没有必要的。因为有很多改变实质上并不会影响索引的构建结果。这种状况下触发改变会添加构建器及其依靠数据源的压力，还会使得检索体系中累计更多的增量，是对资源的浪费。

因此可对无用的触发进行降频。选用技能如下：

• • 无关字段降频

• 索引构建中，对某个实体表很可能并没有运用到全部字段，而是只运用其间一部分，那么当其间只有不关注的字段产生改变时，能够不触发构建
• binlog触发器中，能够比照新旧值，判断是否有受关注字段产生了改变
• 近期扫描触发器中，因为无法直接获取旧值，能够合作取数器，在每次取数时缓存旧值，触发时运用缓存旧值与当时值比照

• • 分级降频

• 对数值类、或可聚合的实体信息，并非任何一点改变都需求触发，能够分级处理
• 例如稿件的保藏数从1000变为1001时，这一改变很可能并不会影响广告的策略或款式，则能够不触发构建
• 对此，可将数值类信息进行分级，经过比照新旧值的等级是否产生改变，决议是否触发构建
• 相同binlog触发器中可获取到新旧值直接计算分级和比照，近期扫描触发器中能够合作取数器缓存判断

• • 状况降频

• 若将实体分为有效和无效状况：有效状况即为索引构建需求归入该实体的状况；反之，无效状况即索引构建无需归入该实体的状况
• 若实体处于有效状况时，其他的受关注字段改变时应当触发构建
• 若发现实体在有效、无效状况间切换，也应当触发构建
• 若实体处于无效状况，则即使其受关注字段改变，也无需触发构建

• • 低优降频

• 并非一切的实体信息改变都是需求立即反应在索引中的，关于时效性要求较低的改变，能够暂不触发，而是等候全量触发，或自动全量触发

整合流程

倒排联系和结构整合进构建流程如下:

全量索引构建流程（图中紫色的模块，绿色部分是公共流程）

1.全量索引守时构建开始，查询单元表（unit），产出一切的unit_id，

2.以每个unit_id为入参，操控每一个unit_id的调用拼装流程

3.运用装修的取数器查询数据库，获取全量的数据

4.拼装广告物料

5.产出全量广告索引和倒排联系，其间全量广告索引供在线广告检索引擎运用

增量索引构建流程（图中蓝色部分）

1.承受db的改变音讯——扫描mtime 和 承受binlog

2.从承受的音讯中提取出实体id，并加载倒排联系索引

3.依据倒排联系索引和改变的实体id，回溯出需求更新的unit_id

4.以每个unit_id为入参，操控每一个unit_id的调用拼装流程

5.运用装修的取数器查询数据库，获取全量的数据

6.拼装广告物料

7.产出增量广告物料索引供在线广告检索引擎运用，一起更新倒排联系数据

经过增量索引技能，完成了广告改变秒级对在线检索引擎收效，一起构建进程对数据库压力大幅降低，相关的数据存储、传输开销也得到了大幅优化。

5.思考展望

增量构建从根本上处理了全量构建带来的数据库负载高，数据传输量大的问题。下流接入增量构建物料后，广告的延时降低到秒等级，且CPU、内存、网络IO等资源的运用功率得到了明显改进，在此进程中，研发团队也积累了丰富的经历和常识，将为未来的项目研发供给了重要支持。

依据现在线上迭代状况，存在以下问题需求持续优化：

增量物料易用性优化

增量物料是由全量和增量两个部分组成的，事务方在运用的时候需求对其进行兼并，这会带来必定的接入困难，怎么更好的让体系适配全量加增量的形式，是该计划能得到推广的一大保证。
