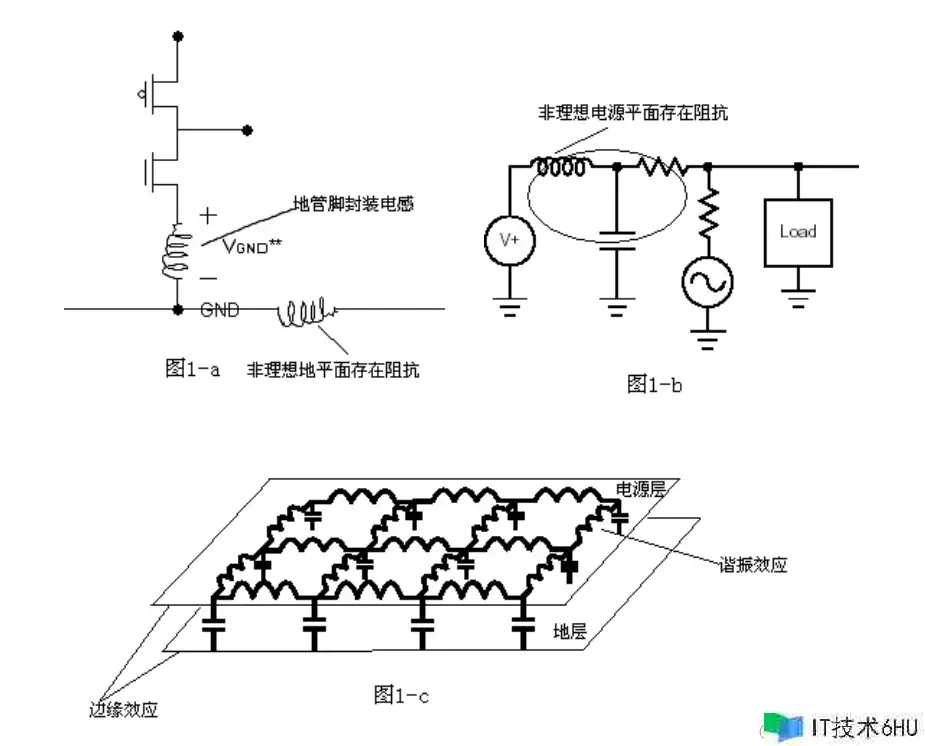

对形成电源不稳定的本源进行简略剖析如下，主要在于两个方面：一是器材高速开关状态下，瞬态的交变电流过大；二是电流回路上存在的电感。从体现形式上来看又能够分为三类：同步开关噪声（SSN），有时被称为i噪声，地弹（Ground bounce）现象也可归于此类（图1-a）；非抱负电源阻抗影响（图1-b）；谐振及边际效应（图1-c）。

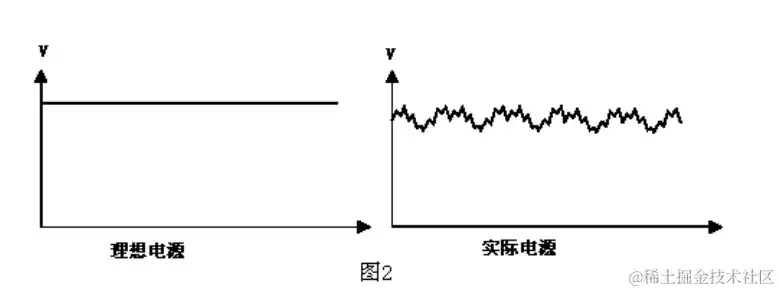

关于一个抱负的电源来说，其阻抗为零，在平面任何一点的电位都是坚持恒定的（等于系统供应电压），但是实践的情况并不如此，而是存在很大的噪声搅扰，甚至有或许影响系统的正常作业，见图2：

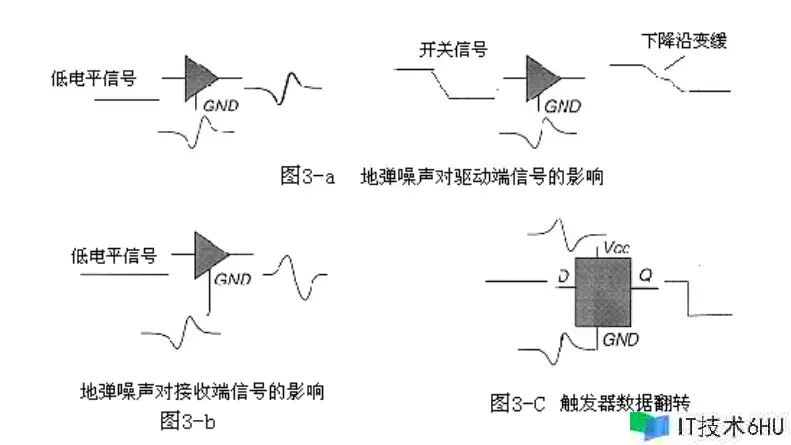

开关噪声给信号传输带来的影响更为明显，由于地引线和平面存在寄生电感，在开关电流的效果下，会形成必定的电压波动，也就是说器材的参阅地已经不再坚持零电平，这样，在驱动端（见图3-a），本来要发送的低电平会出现相应的噪声波形，相位和地上噪声相同，而关于开关信号波形来说，会由于地噪声的影响导致信号的下降沿变缓；在接纳端（见图3-b），信号的波形同样会遭到地噪声的搅扰，不过这时的搅扰波形和地噪声相位相反；别的，在一些存储性器材里，还有或许由于自身电源和地噪声的影响形成数据意外翻转（图3-c）。

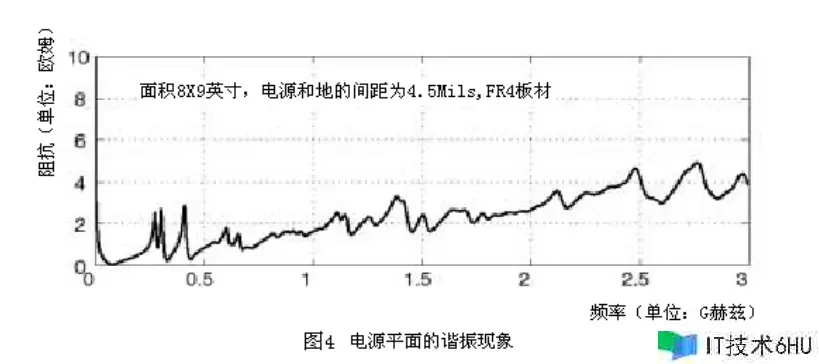

早年面的图3-c咱们能够看到，电源平面其实能够看成是由很多电感和电容构成的网络，也能够看成是一个共振腔，在必定频率下，这些电容和电感会产生谐振现象，然后影响电源层的阻抗。比如一个8英寸9英寸的PCB空板，板材是一般的FR4，电源和地之间的间距为4.5Mils，跟着频率的增加，电源阻抗是不断改变的，尤其是在并联谐振效应明显的时候，电源阻抗也随之明显增加（见图4）。

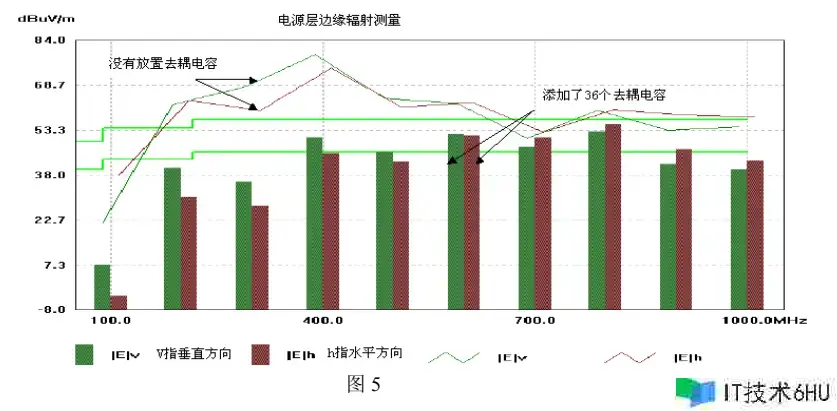

除了谐振效应，电源平面和地平面的边际效应同样是电源规划中需要留意的问题，这儿说的边际效应就是指边际反射和辐射现象，也能够列入EMI讨论的领域。如果按捺了电源平面上的高频噪声，就能很好的减轻边际的电磁辐射，通常是采用添加去耦电容的办法，从图5中能够看出去耦电容在按捺边际辐射中的效果。边际效应是无法完全避免的，在规划PCB时，要尽量让信号走线远离铺铜区边际，以避免遭到太大的搅扰。
