Plait 框架介绍
一款开源、现代化的绘图框架，用于构建一体化的白板工具产品，比如：思维导图、流程图、自由画笔等等。
Plait 采用插件机制支持具体的业务功能开发，目前已经支持了基础的思维导图插件和流程图插件，基础功能演示传送到：摊牌了，我们在做画图框架！！！_哔哩哔哩_bilibili
Github 地址：github.com/worktile/pl…
欢迎 Star 支持，大家有任何技术上或者交互上问题欢迎提 Issue。

前言

抽象在软件开发过程中是一种常见的现象，我的理解：抽象是一种表达方式，随着抽象概念的引入，代码的编写需要围绕新的概念进行，日常沟通的颗粒度也需要围绕新的概念对齐。

抽象也应当属于软件架构的一部分，当代码写起来很别扭、当代码阅读起来逻辑感觉比较混乱时就是需要抽象和封装的时候， 抽象的引入会让封装容易立的住，更容易交流沟通 ，就如同起「名字」，我们可以赋予「名字」以特定的意义，一说到这个「名字」大家里面形成一种共识，然后可以「名字」延伸别的东西，这样事情再沟通起来就会变的简单。

在 Plait 框架中就有一些抽象的影子，这些抽象有的是参考其它的开源作品引入的，有的是根据业务需要自己设计的，我自己会有一种感觉：「抽象」或者「抽象的概念」是值得不断凝练、不断琢磨的，尤其是当发现有些些「抽象概念」、「抽象逻辑」可以很好的表达业务时总是莫名的会有些激动，所以才有了这样一个简单的分享。

本次分享是一个宽泛的话题，不涉及具体前端知识，也不涉及后端知识，但是会以 Plait 框架为载体，给大家介绍下 Plait 框架中的一些「抽象」，主要包含两个部分：

getPoints 抽象
PointPlacement 抽象
Vector 抽象

一、getPoints 中的抽象

第一个案例是拿一个开源作品中的抽象概念（开源库 xyflow： github.com/xyflow/xyfl… ）来介绍，这部分内容主要来源于公司小伙伴 @huanhuanwa 对 xyflow 代码中 「默认正交连线实现」 的源码分析，我觉得也是一个比较好的抽象表达，所以拿来介绍。

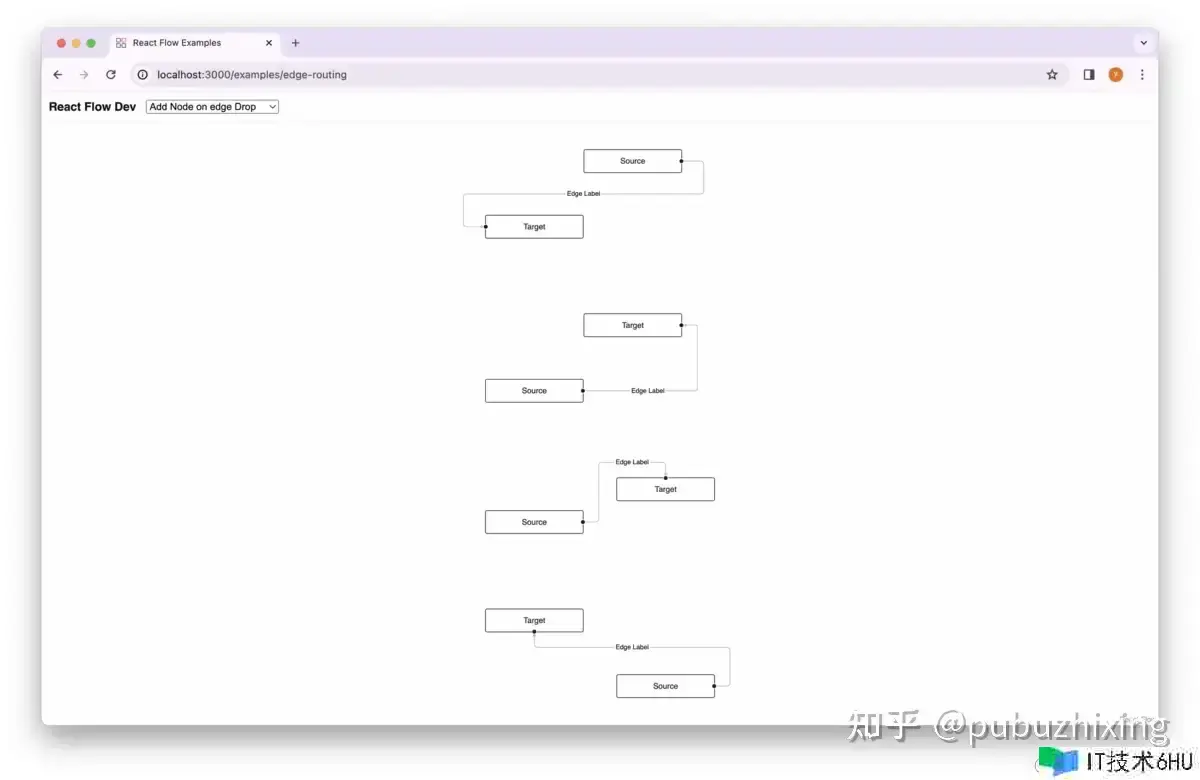

它所实现的业务场景如下图所示：

xyflow 默认正交连线路径示意

简单说就是确定节点间的连线路径，在 xyflow 中对应 getPoints 函数。

为什么要抽象？

这是 getPoints 一个基础实现，不涉及数学算法，实现思路就是区分场景，确定每种场景下的路径，但是它要处理的场景仍然很多，如果写不好会有无数个分支判断，而现在 xyflow 的实现大致把它划归到了三种情况，我觉得这就是一种较好的抽象。

下面我们直接看它的抽象，看看它是如何抽象一些具象概念，然后根据这些概念将逻辑划归到三种情况的。

三种情况

情况一：同轴不同向

同轴不同向

情况二：同轴同向

同轴同向

情况三：同轴不同向

同轴不同向

抽象概念

下面是一些简单的抽象概念，区分的情况以及概念的抽象大家可以不用过于纠结细节，除非你真正对这块实现感兴趣的或者想参考这块，否则你只需要简单了解它的抽象思路即可。

Position

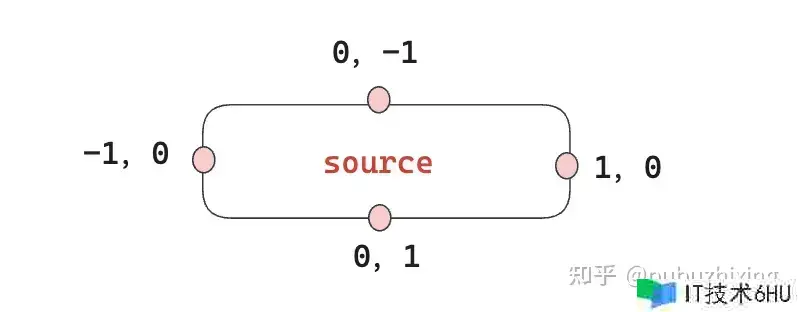

handleDirections

handleDirections

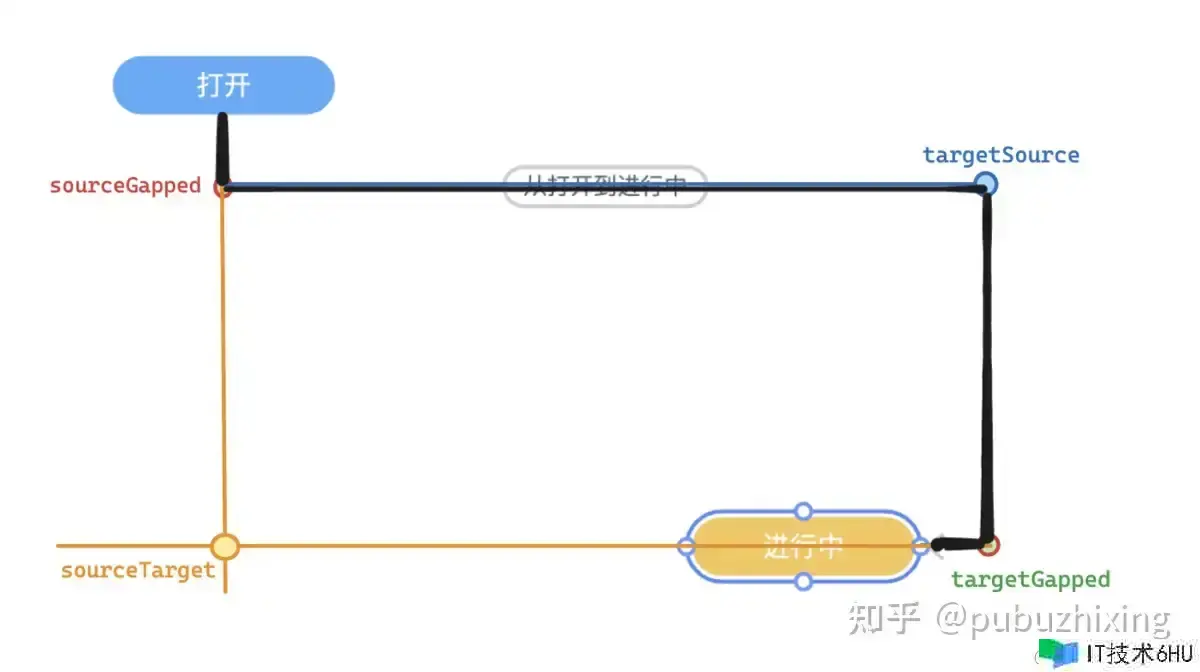

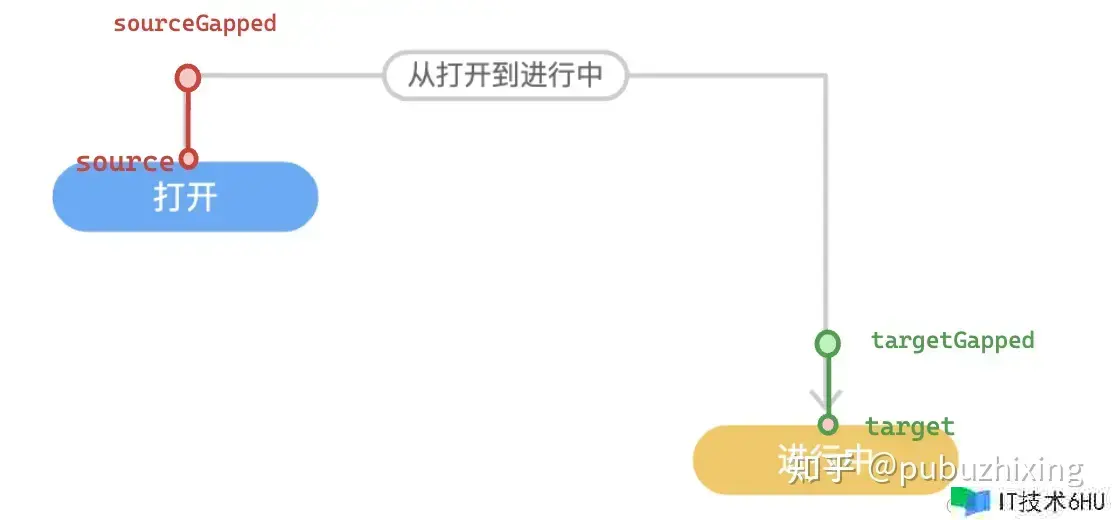

3. gapped

gapped 点示意

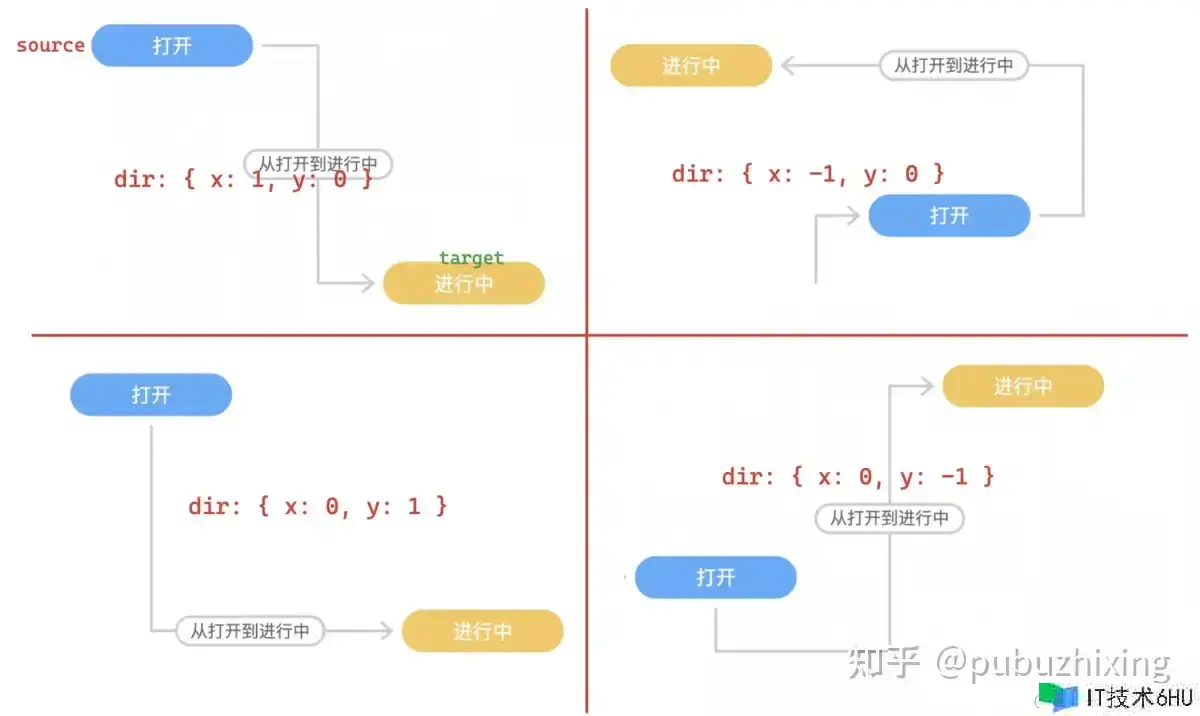

4. dir/dirAccessor/currDir

四种 dir 情况

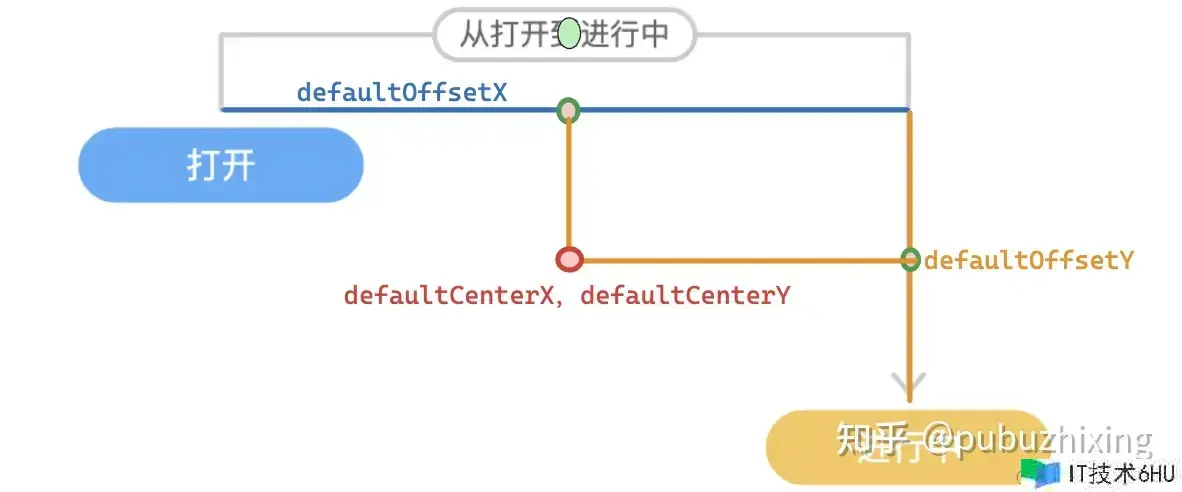

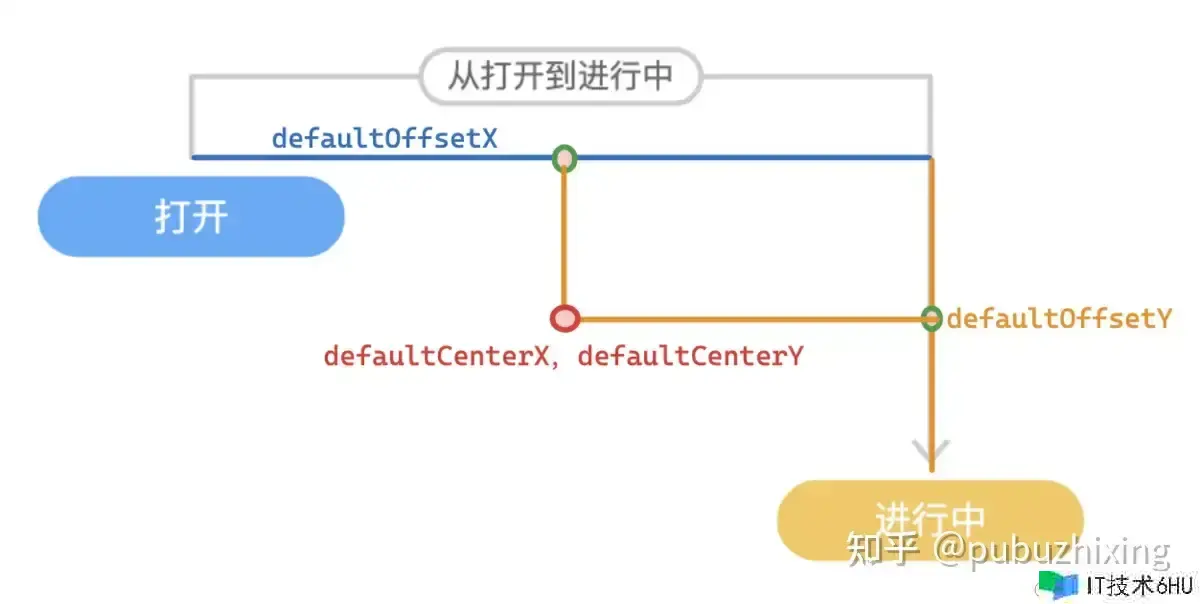

5. defaultCenterX, defaultCenterY/defaultOffsetX, defaultOffsetY

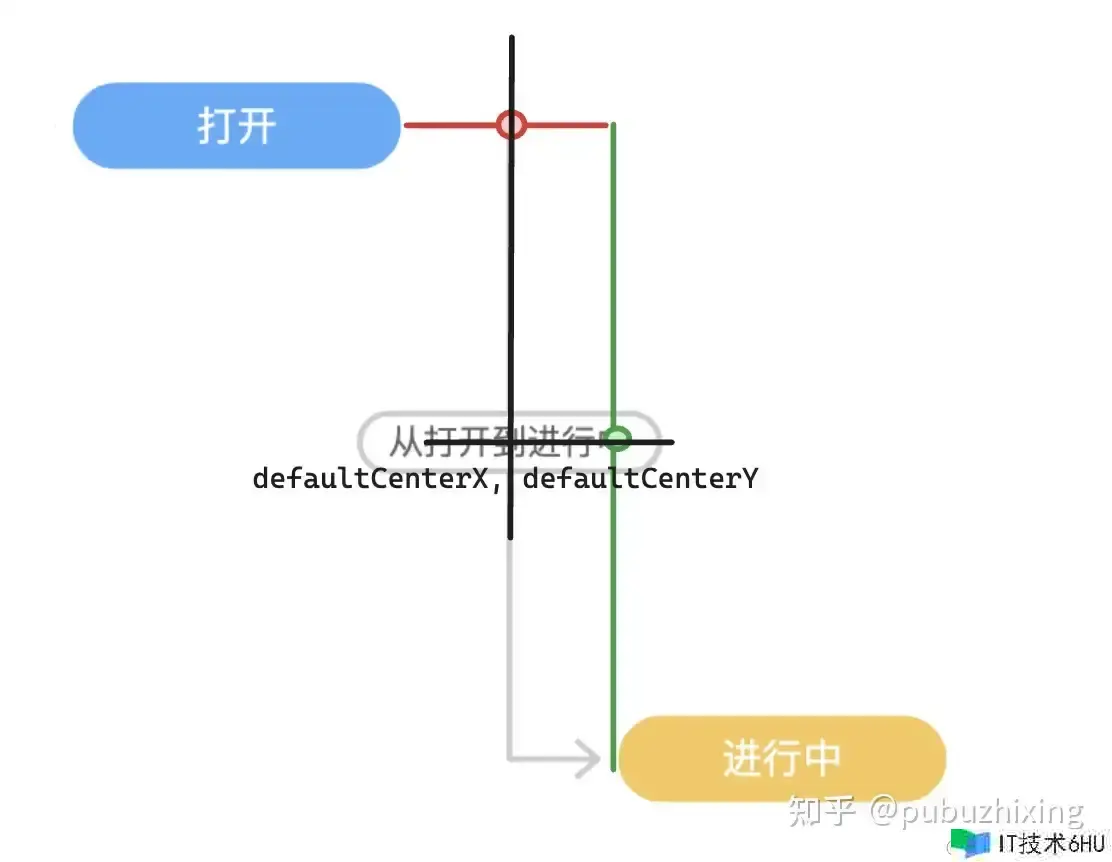

中心点示意

个人感觉只有第4点，dir/dirAccessor/currDir 有点不太好理解，其它的抽象及命名还是比较好理解的，通过这样的方式可以有效的简化逻辑，将复杂的分问题划归到极少的几种情况。

简化版代码实现

function getPoints({
  source,
  sourcePosition = Position.Bottom,
  target,
  targetPosition = Position.Top,
  center,
  offset,
}: {
  source: XYPosition;
  sourcePosition: Position;
  target: XYPosition;
  targetPosition: Position;
  center: Partial<XYPosition>;
  offset: number;
}): [XYPosition[], number, number, number, number] {
  const sourceDir = handleDirections[sourcePosition];
  const targetDir = handleDirections[targetPosition];
  const sourceGapped: XYPosition = { x: source.x + sourceDir.x * offset, y: source.y + sourceDir.y * offset };
  const targetGapped: XYPosition = { x: target.x + targetDir.x * offset, y: target.y + targetDir.y * offset };
  const dir = getDirection({...});
  const dirAccessor = dir.x !== 0 ? 'x' : 'y';
  const currDir = dir[dirAccessor];
  let points: XYPosition[] = [];
  let centerX, centerY;
  const sourceGapOffset = { x: 0, y: 0 };
  const targetGapOffset = { x: 0, y: 0 };
  const [defaultCenterX, defaultCenterY, defaultOffsetX, defaultOffsetY] = getEdgeCenter({...});
  // opposite handle positions, default case
  if (sourceDir[dirAccessor] * targetDir[dirAccessor] === -1) {
  } else {
    // sourceTarget means we take x from source and y from target, targetSource is the opposite
    const sourceTarget: XYPosition[] = [{ x: sourceGapped.x, y: targetGapped.y }];
    const targetSource: XYPosition[] = [{ x: targetGapped.x, y: sourceGapped.y }];
    // this handles edges with same handle positions
    if (dirAccessor === 'x') {
    } else {
    }
    if (sourcePosition === targetPosition) {
    }
    // these are conditions for handling mixed handle positions like Right -> Bottom for example
    if (sourcePosition !== targetPosition) {
    }
  }
  const pathPoints = [
    source,
    { x: sourceGapped.x + sourceGapOffset.x, y: sourceGapped.y + sourceGapOffset.y },
    ...points,
    { x: targetGapped.x + targetGapOffset.x, y: targetGapped.y + targetGapOffset.y },
    target,
  ];
  return [pathPoints, centerX, centerY, defaultOffsetX, defaultOffsetY];
}

二、PointPlacement 抽象

这个就很简单，比较容易解释了，PointPlacement 是做思维导图（@plait/mind）业务时实现的抽象。

PointPlacement 介绍：

对应于获取特定的点位坐标
对应场景（基于确定的点位坐标找相对的点位坐标）：

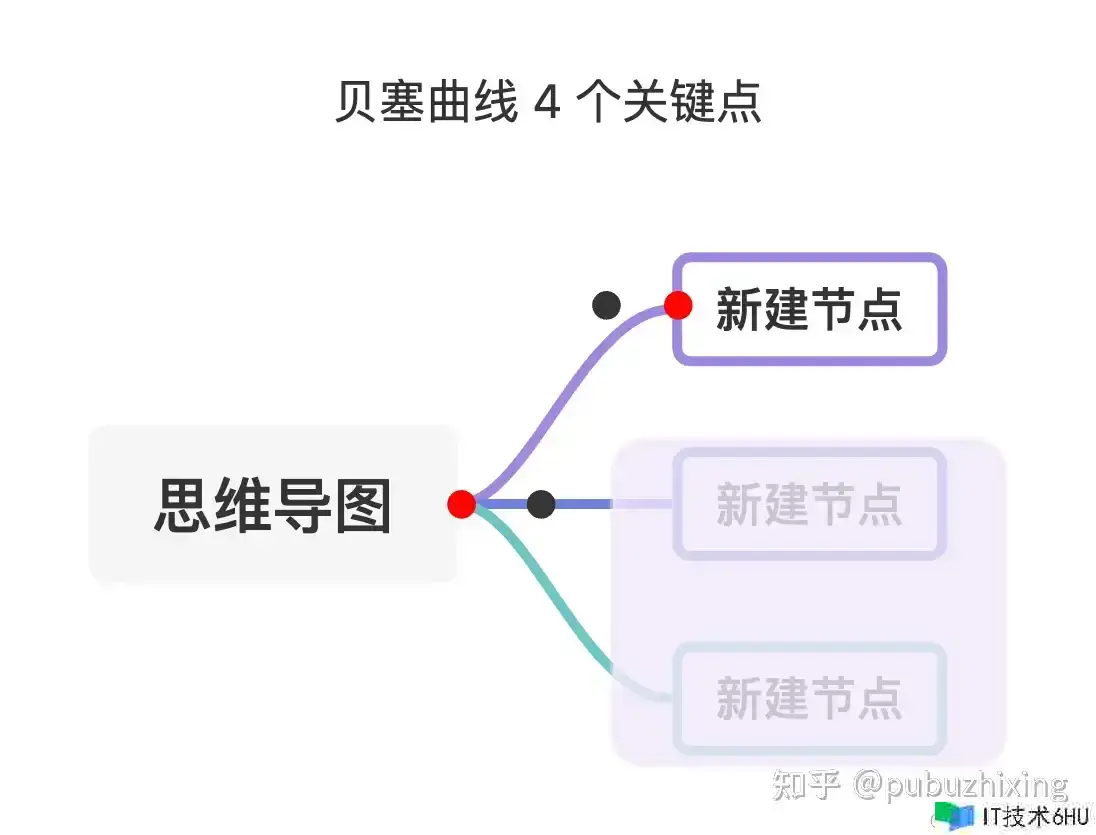

找思维导图节点连线中的关键点

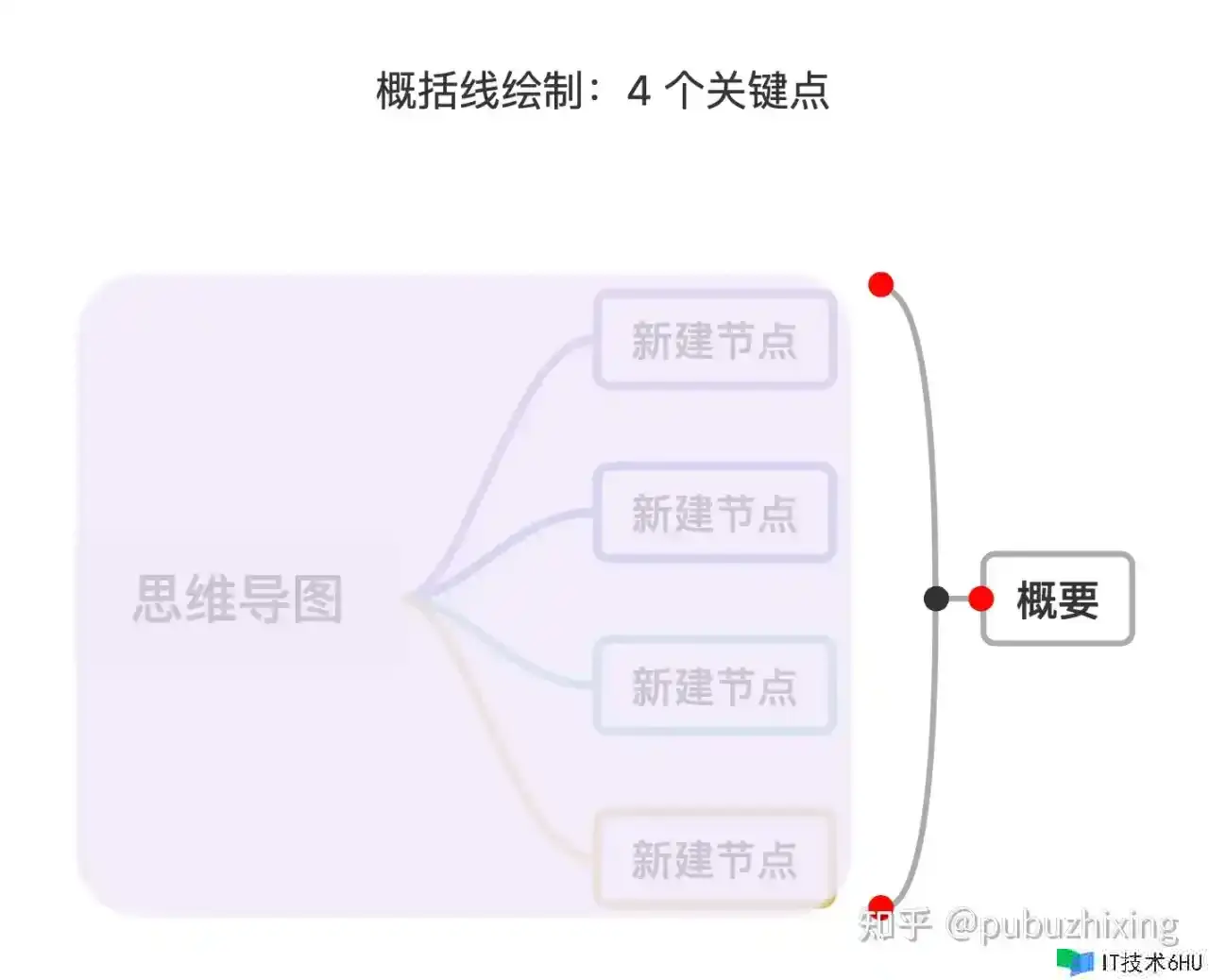

找概要括弧线中的关键点

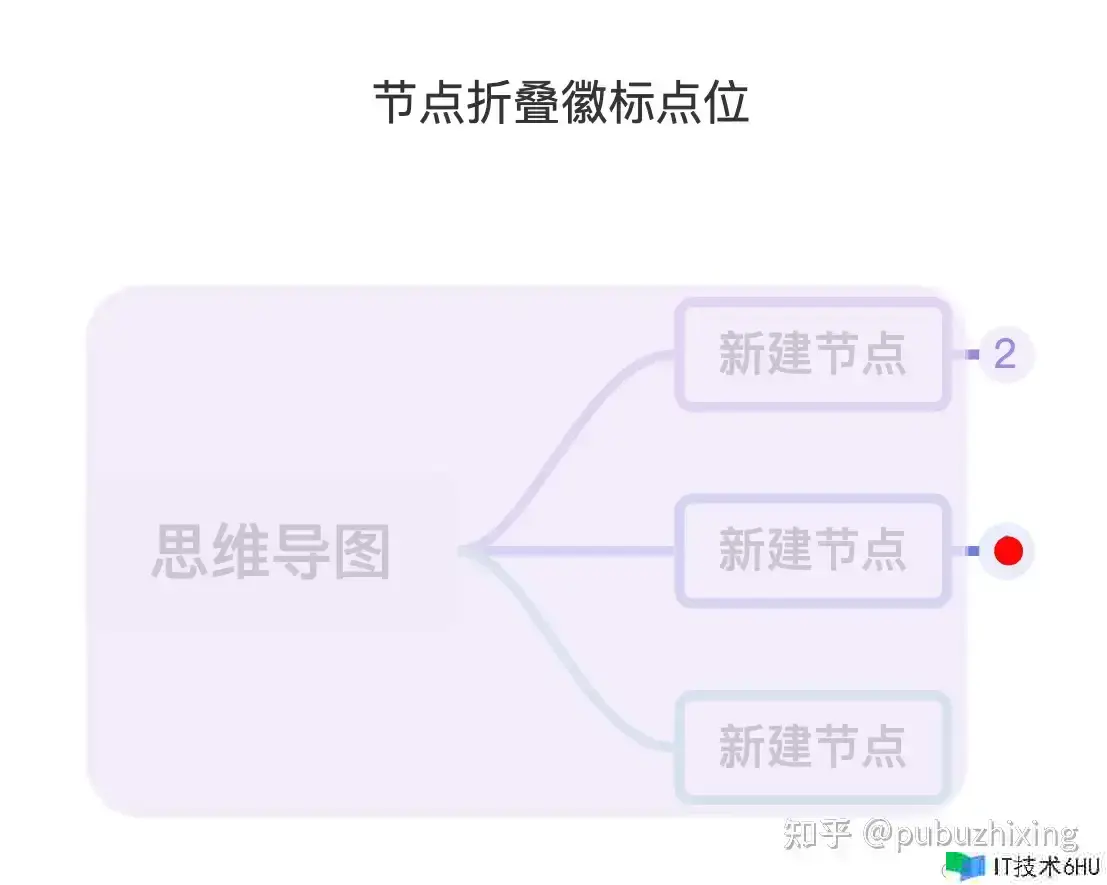

找节点展开收起的中心点
…

下面是三种情况的示意图：红色表达确定的点（思维导图边框上的点）、黑色表达要找的相对的点

为什么要抽象？

光看上图的场景感觉找到这些关键点其实不复杂，但是实际情况是每一个场景都需要做很多的条件判断，因为我们要支持多种布局：上、下、左、右、缩进布局。

抽象概念

PointPlacement
HorizontalPlacement
VerticalPlacement
getPointByPlacement – 根据点位获取坐标点
transformPlacement – 基于布局做点位变换（屏蔽布局的影响）
moveXOfPoint、moveYOfPoint – 移动坐标（如上图：红色点 -> move -> 黑色点）

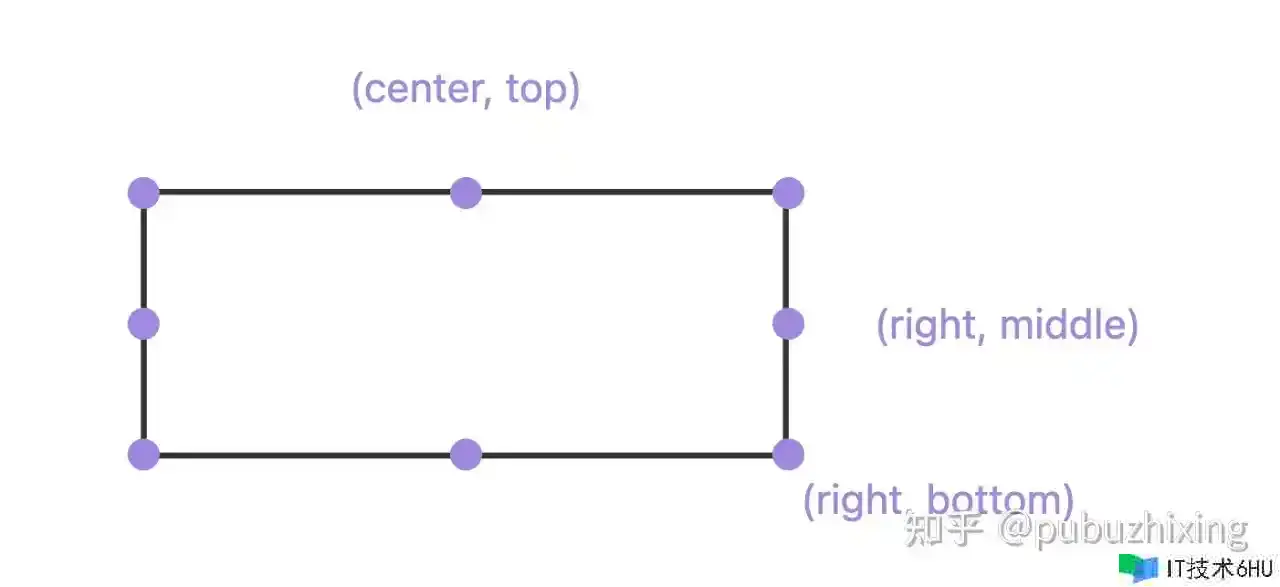

PointPlacement： 代表点位

类型定义：

export type PointPlacement = [HorizontalPlacement, VerticalPlacement];
export enum HorizontalPlacement {
    left = 'left',
    center = 'center',
    right = 'right'
}
export enum VerticalPlacement {
    top = 'top',
    middle = 'middle',
    bottom = 'bottom'
}

使用示意

export function drawLogicLink(roughSVG: RoughSVG, ..., isHorizontal: boolean) {
    // ① 确定起始点位
    const beginPlacement: PointPlacement = [HorizontalPlacement.right, VerticalPlacement.middle];
    // ② 根据布局变换起始点位
    transformPlacement(beginPlacement, linkDirection);
    // ③ 获取坐标点
    let beginPoint = getPointByPlacement(parentClient, beginPlacement);
    const beginBufferDistance = (parent.hGap + node.hGap) / 3;
    const endBufferDistance = -(parent.hGap + node.hGap) / 2;
    let curve: Point[] = [
        beginPoint2,
        // ④ 根据坐标点和偏移量计算偏移后坐标
        moveXPoint(beginPoint2, beginBufferDistance, linkDirection),
        moveXPoint(endPoint, endBufferDistance, linkDirection),
        endPoint
    ];
    const underlineEnd = moveXPoint(endPoint, nodeClient.width, linkDirection);
    const underline: Point[] = hasUnderlineShape && isHorizontal ? [underlineEnd, underlineEnd, underlineEnd] : [];
    const points = pointsOnBezierCurves([...straightLine, ...curve, ...underline]);
    return roughSVG.curve(points as any, { stroke, strokeWidth });
}

整个实现不会再牵扯上、下、左、右布局的条件判断，将这部分逻辑揉入 transformPlacement 和 moveXPoint 等函数中。

小结

通过 PointPlacement 的抽象可以有效的简化代码的编写，查找点位时不再需要根据不同的布局做复杂的逻辑判断了，一些复杂的转换过程被封装到通用的函数中了。

三、Vector 抽象

向量是在坐流程图（@plait/draw）业务时抽象的概念，现在也会用在其它插件中

向量解释：

表达方向（它也可以表达前面说的方向）
left（-1, 0）
top（0,1）
表达斜率

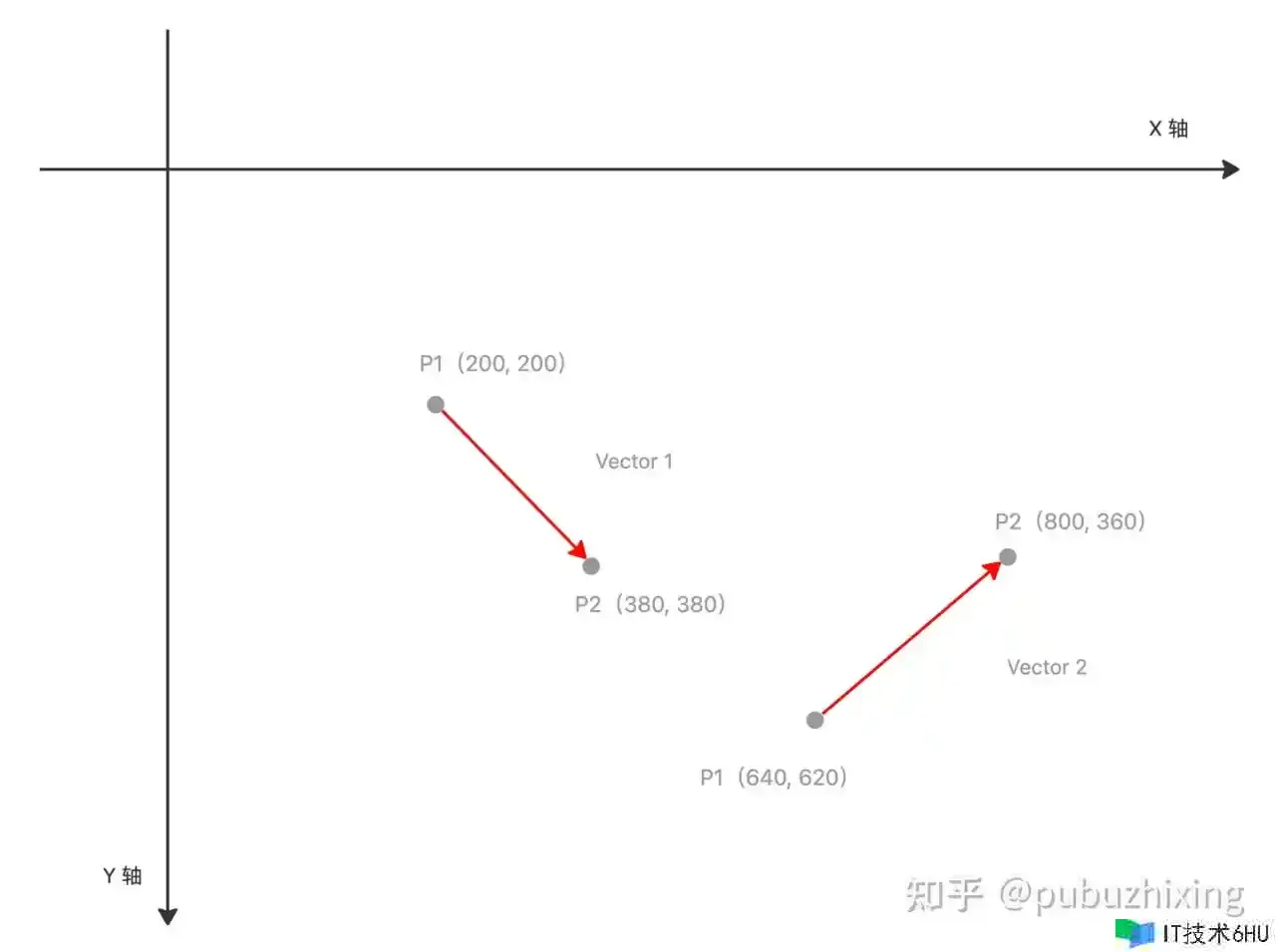

基于屏幕坐标系

const vector1 = [P2.x - P1.x, P2.y - P2.y];
// vector1 = [180, 180]
// 表示方向是右下
const veector2 = [P2.x - P1.x, P2.y - P2.y];
// vector2 = [160, -260]
// 表示方向是右上

为什么抽象？

一些场景下可以简化计算
一些场景下向量是解决问题的必要手段

向量表达

Vector 向量
VectorComponent 向量距离
VectorDirectionComponent 向量分量距离
rotateVectorAnti90 函数
getDirectionByVector 函数
getPointByVectorComponent 函数
getPointByVectorDirectionComponent 函数

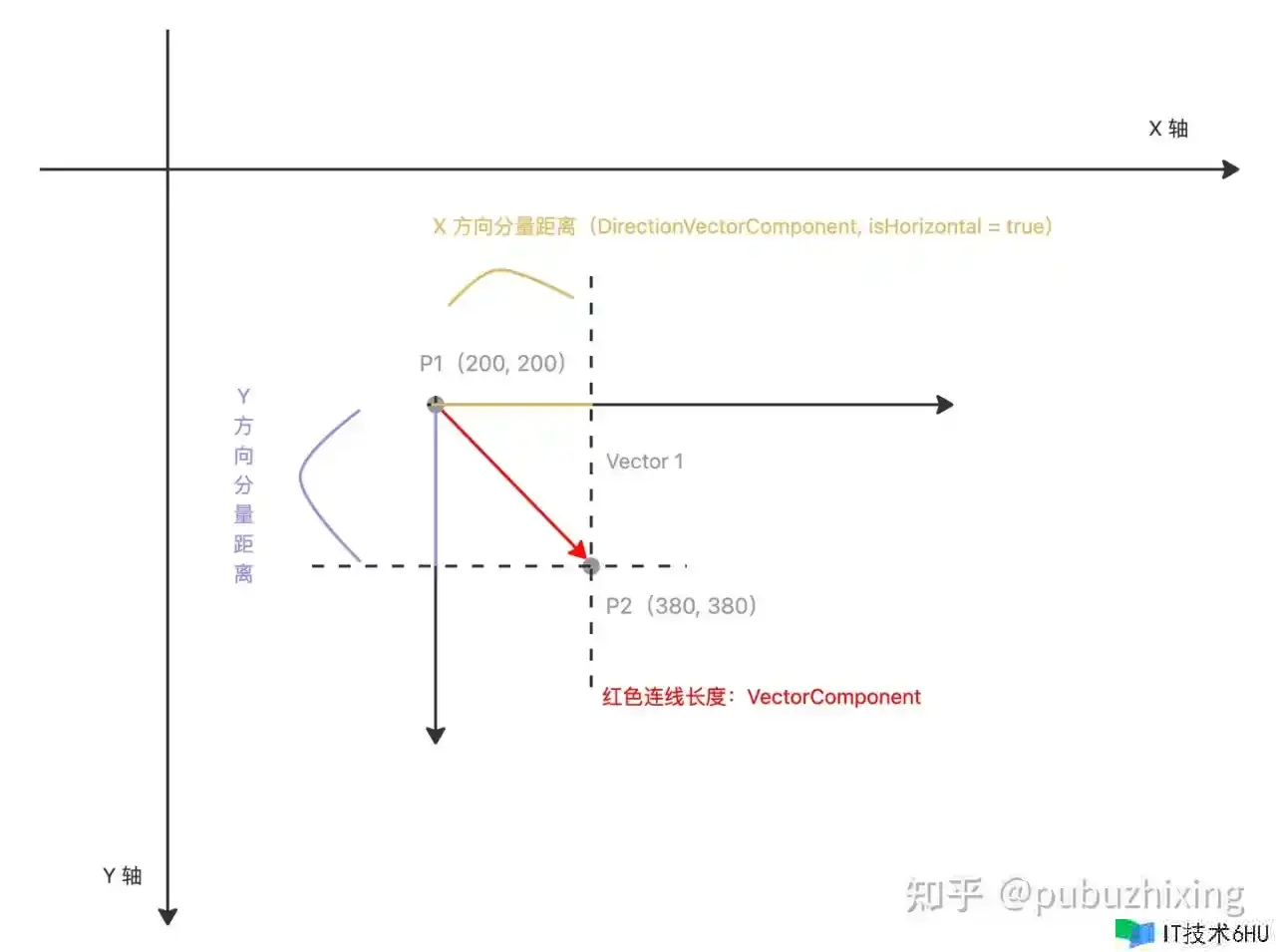

向量距离、向量分量距离示意：

应用场景

确定正交连线方向
获取线段上的点

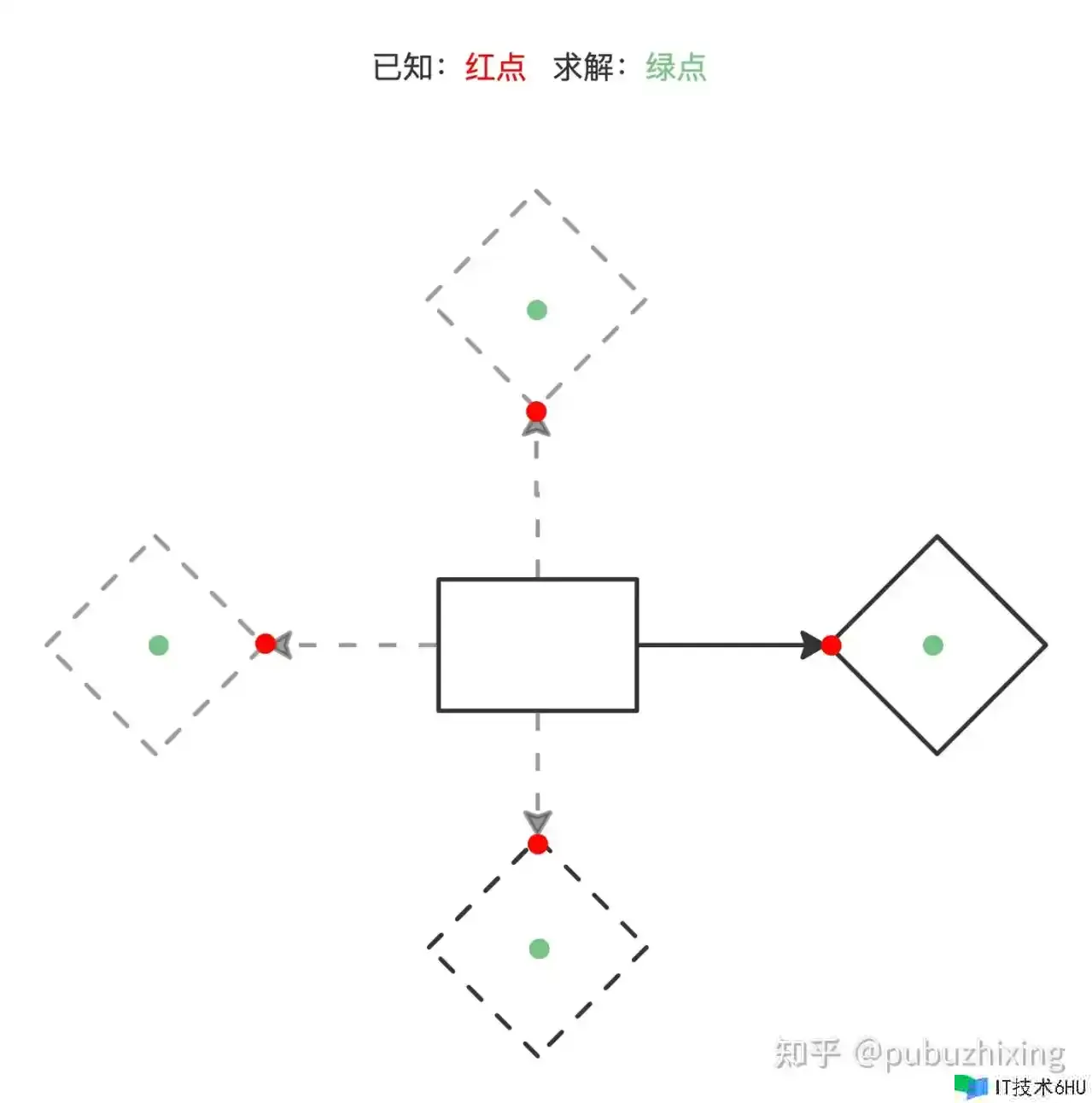

1、确定正交连线方向

直线：

基于边构建详细，基于顺时针的方向

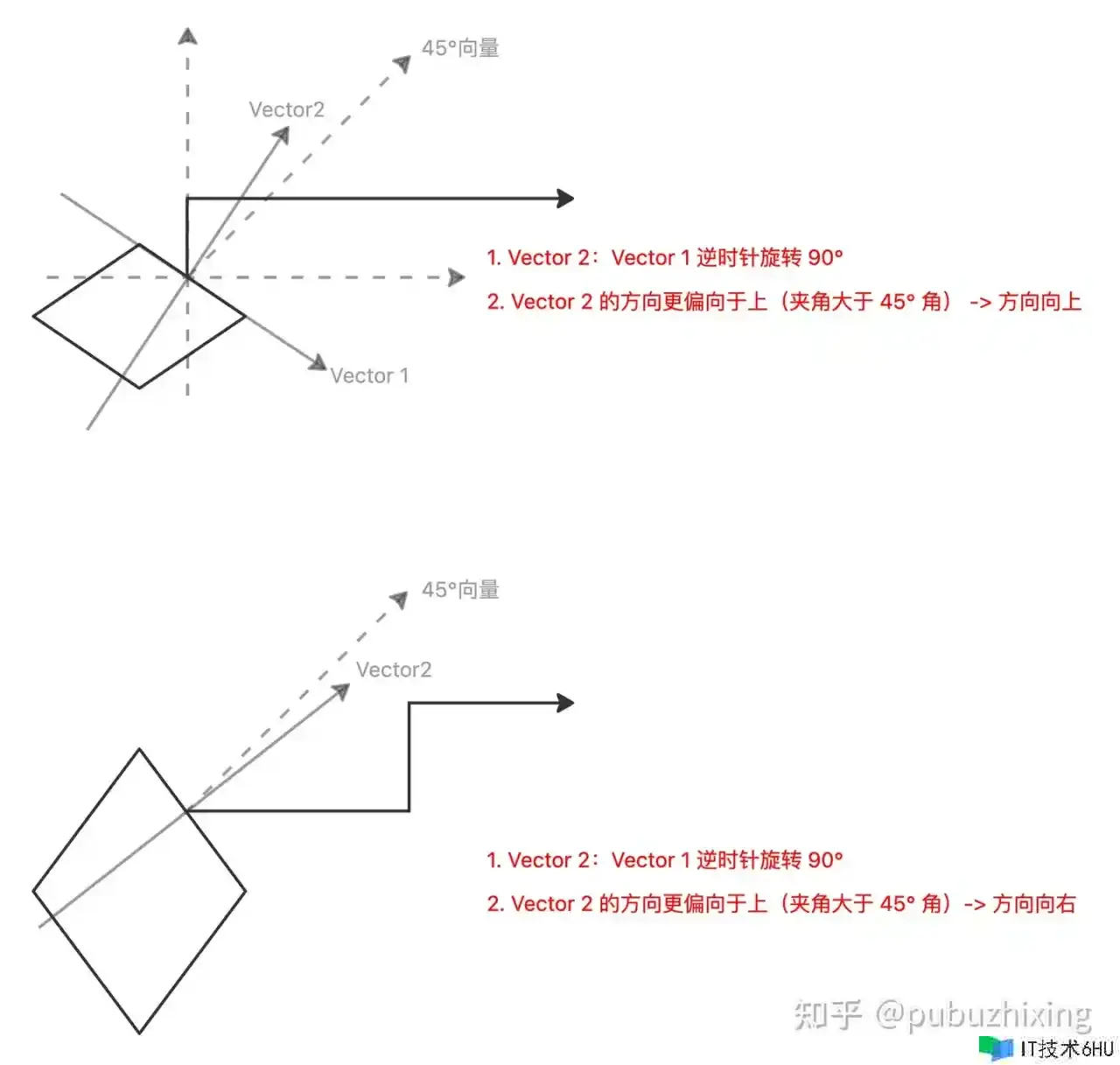

斜线：

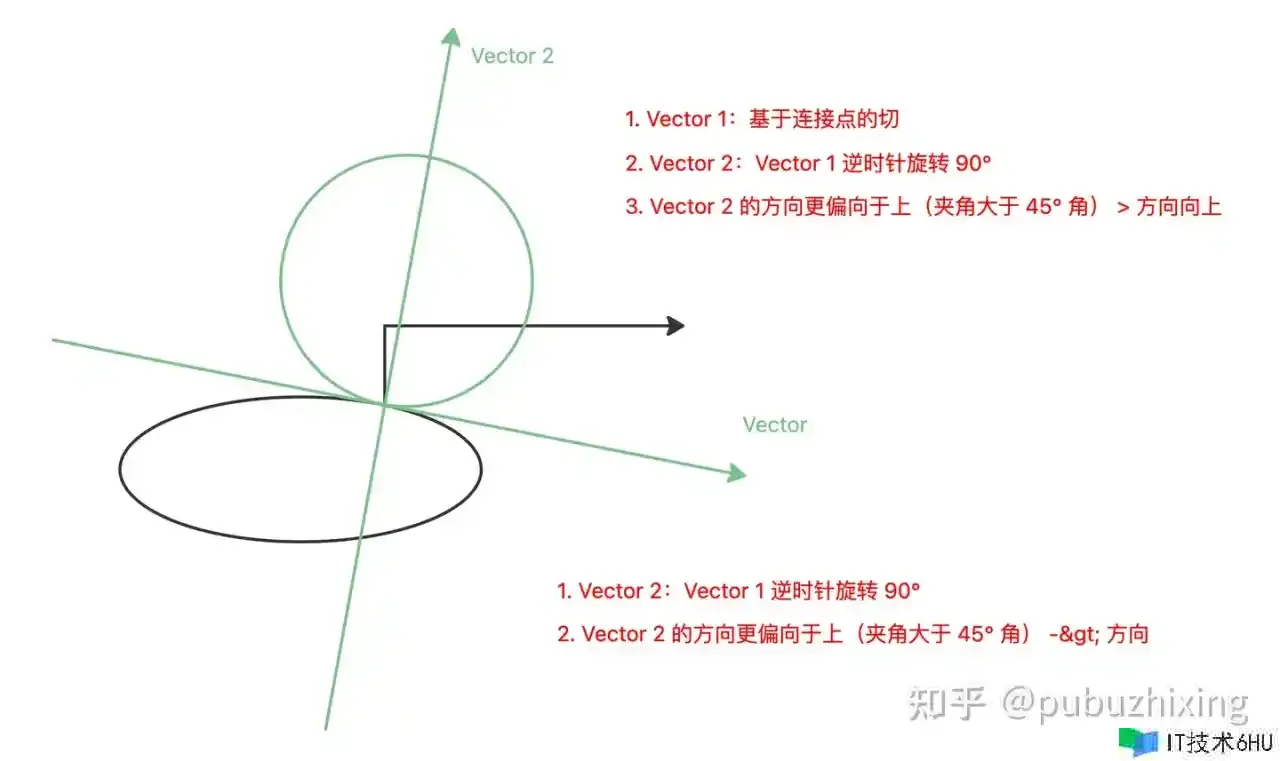

曲线：

定位步骤：

确定向量逻辑
逆旋转 90（rotateVectorAnti90）
Vector -> 方向（getDirectionByVector）

2、获取线段上的点

向量距离是已知常量

已知向量距离，基于 getPointByVectorComponent 函数就可以求解

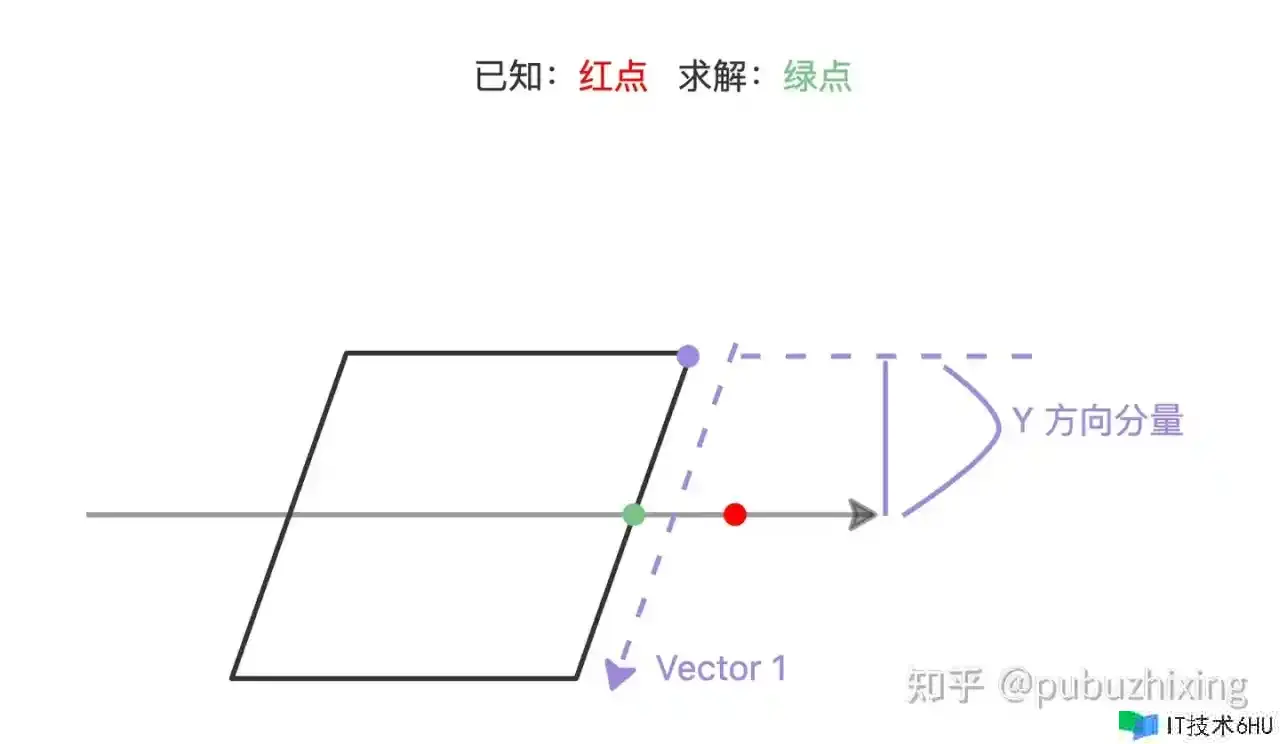

已知向量分量（Y 方向分量）距离，基于 getPointByVectorDirectionComponent 函数可求解

结束

架构要是一个有体系的整体，对外 API 统一，内部抽象统一，并且随着业务功能的不断叠加，内部的抽象要有从扩张到收窄的趋势，不能任由复杂度不断叠加。

我的观点之一就是，一般函数的抽取尽量不要包含过多的分支判断，尤其是分支嵌套分支。

谢谢阅读！
