建设背景

在当今的全球化商业环境中，公司的服务必须能够适应快速变化的市场需求和复杂多变的运营挑战，作为一家积极拓展全球业务的先进社交、游戏等赛道企业，深知这一点。随着公司业务东南亚、中东、欧美等关键市场的不断壮大，公司面临着多方面的技术和运营挑战。其中，精细化化运营成为公司保持竞争力的重要环节。同时为了防止潜在的“卡脖子”问题，即依赖单一服务商或市场可能带来的风险，以及提高整体的容灾能力，确保服务的高可用性和业务的连续性，公司决定采取对对象存储进行底层架构改造，以适应多地区、多云端、多应用、多灾备的四多方案。

建设目标

●全球化和多地区支持：

系统应能够支持全球多地区的部署和运营，满足不同地区用户的数据存储和访问需求。

●多云环境和多应用接入：

系统应能支持多云环境的数据同步和管理，以及多应用的接入和交互。

●高可用性和可靠性：

系统应具有高可用性，以确保持续的服务提供，即便在部分系统组件故障的情况下也能保持运作。

数据的完整性和一致性应得到保证，以避免数据丢失或错误。

●数据安全和权限管理：

系统应能保障数据的安全，包括数据加密、访问控制和安全审计等。

●性能和效率：

系统应能满足高效的数据存储、检索和管理的需求，保证良好的用户体验和系统响应速度。

●扩展性和可维护性：

系统架构应具有良好的扩展性，以支持未来的业务增长和新功能的添加。

系统应易于维护和升级，降低系统运维的复杂度和成本。

●生命周期管理和冷热数据分离：

系统应能支持数据的生命周期管理，包括冷热数据的自动分离和过期数据的清理。

●用户和开发者友好：

提供清晰的API文档和开发者工具，以支持开发者快速集成和开发。

架构设计

数据库物理设计

对象信息表

【功能描述】

存储对象本身的基础信息。

【主键】

id

【表结构】

【索引】

【字段说明】

●对象类型：1：视频2：音频3：图片9：其他

●对象格式：枚举：包括且不限于mp4、mp3、mov、avi、png、jpg、jpeg

●对象大小：单位：Bytes(字节)例如1Mb=1048576Bytes

●记录删除状态：0：正常1：已删除

对象存储信息表

【功能描述】

存储对象所在云服务的基础信息。

【主键】

id

【表结构】

【索引】

【字段说明】

●存储类型：0：未知1：标准存储2：低频存储3：归档存储4：冷归档存储

●存储位置：0：未知1：阿里云OSS2：AWSS3

●记录删除状态：0：正常1：已删除

对象存储扩展表

【功能描述】

存储对象的扩展信息。

【主键】

id

【表结构】

【索引】

【字段说明】

●对象hash值：采用sha-256算法计算的对象HASH值，这里不加唯一索引了，因为256位碰撞概率机会可以忽略不计了，加了唯一索引会影响插入性能。

生命周期配置记录表

【功能描述】

存储对象的生命周期配置信息。

【主键】

id

【表结构】

【索引】

【字段说明】

●规则类型：1：基于最后一次访问时间2：基于最后一次修改时间

●规则状态：0：关闭1：开启

●规则存储类型：IA：低频访问Archive：归档存储ColdArchive：冷归档存储DeepColdArchive：深度冷归档存储

基础功能设计

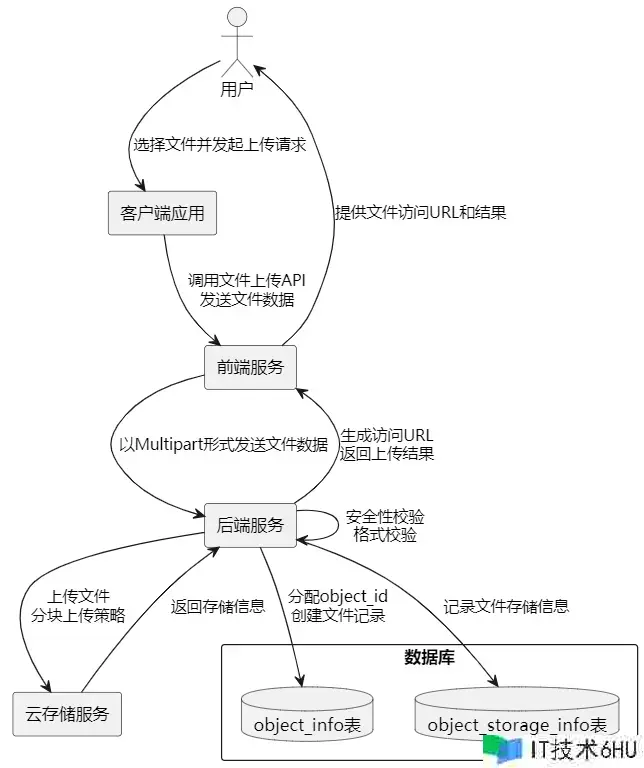

对象上传

功能描述

对象上传功能允许用户将文件上传至对象存储服务。上传的文件将被存储在云服务中，并在对象信息表和对象存储信息中记录相关信息。

操作步骤

1. 用户在客户端选择文件并通过界面发起上传请求。

2. 客户端应用调用前端服务提供的文件上传API，前端服务在API中接收文件数据。

3. 前端服务将文件以Multipart形式发送至中台的后端服务。

4. 后端服务首先对接收到的文件进行安全性校验，检查是否包含恶意代码，然后进行格式校验，确认文件类型是否符合系统要求。

5. 安全校验通过后，后端服务为文件分配一个唯一标识符object_id。后端服务在数据库中的object_info表创建文件记录，记录包含应用ID、对象名称、对象类型、文件大小等信息。

6. 后端服务将文件上传至指定的云存储服务（如阿里云OSS、AWSS3等），并采用分块上传策略以支持大文件上传并提高效率。

7. 文件成功上传到云存储服务后，后端服务在object_storage_info表中记录文件在云服务上的存储路径、存储桶名、存储类型和访问权限等信息。

8. 后端服务生成文件的访问URL，并根据业务需求可能会设置URL的有效期限。

9. 后端服务将上传成功的结果和文件访问URL返回给前端服务，前端服务再将这些信息提供给用户。

路径规划

普通文件存储路径为：/{projectName}/{appId}/{yyyyMMDD}/{fil_suffix}/UUID_{filename}.{file_suffix}

例如：2023年11月15号上传的一个文件sxsfsf.png，appId为110224，则存储路径为/{projectName}/110224/20231115/png/uuid字符戳_sxsfsf.png。

指定永久不过期文件存储路径为：/{projectName}/{appId}/persistent/{fil_suffix}/UUID_{filename}.{file_suffix}

例如：2023年11月15号上传的一个文件sxsfsf.png，appId为110224，则存储路径为/{projectName}/110224/persistent/png/uuid字符戳_sxsfsf.png。

注意事项

●后端服务应实现负载均衡，确保上传操作不会因单点过载而失败。

●上传的文件应进行安全扫描，防止恶意软件或病毒上传。

●应实施严格的权限控制，确保只有授权用户才能上传文件。

●应提供详细的日志记录上传过程中的每一步，便于问题追踪和调试。

●对于上传的文件大小和类型应有明确的限制，并在前端进行提示。

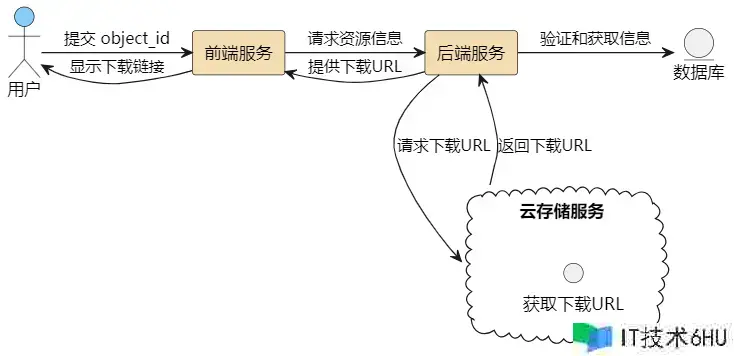

对象读取

功能描述

对象读取功能允许用户从对象存储服务中检索并下载文件。用户可以通过对象的唯一标识来获取文件。

操作步骤

1.用户提供对象的唯一标识object_id。

2.前端服务将请求发送至后端服务。

3.后端服务在对象信息表表中验证object_id的存在与有效性。

4.后端服务查询对象存储信息表，获取对象存储的路径和类型。

5.后端服务向云存储服务发送请求，获取对象的下载URL。

6.后端服务将下载URL返回给前端服务，用户可通过该URL下载文件。

性能考虑

●读取操作应确保高并发处理能力，避免在用户量剧增时服务不可用。

●应缓存热点对象的信息，减少对数据库的直接查询，提高响应速度。

注意事项

●读取操作应确保只有授权用户才能获取下载URL。

●对于敏感数据，应实施加密传输，确保数据在传输过程中的安全。

●应对下载URL的有效期进行控制，避免链接被滥用。

●应记录每次读取操作的日志，包括请求者的身份和读取时间，以便于审计和监控。

生命周期管理

功能描述

OSS支持设置Bucket生命周期（Lifecycle）规则，自动删除过期的文件（Object）和碎片，或将到期的文件转储为低频或归档存储类型，从而节省存储费用。

开启Bucket访问跟踪状态

为Bucket开启访问跟踪后，可以通过基于最后一次访问时间（LastAccessTime）策略的生命周期规则来自动监测数据的访问模式并识别冷数据，然后将识别出来的冷数据进行存储类型的转换，从而达到数据的冷热分层存储，最终降低存储成本。

//开启Bucket的访问跟踪状态。Bucket开启访问跟踪状态后，如果需要修改Bucket的访问跟踪状态为Disabled，请确保Bucket不存在基于LastAccessTime匹配规则的生命周期规则。
ossClient.putBucketAccessMonitor(bucketName,AccessMonitor.AccessMonitorStatus.Enabled.());

基于最后一次访问时间策略转换文件存储类型

适用于历史头像、帖子、资源等有多个版本号或者业务侧有覆盖操作的数据，新版本覆盖之后旧版本基本0访问量的文件

 //指定生命周期规则1。规则中指定前缀为logs的所有文件在距离最后一次访问时间30天后转为低频访问类型。且再次访问前缀为logs的文件时，这些文件仍保留为低频访问类型。
LifecycleRulelifecycleRule= new LifecycleRule("rule1", "logs",LifecycleRule.RuleStatus.Enabled);
List<LifecycleRule>lifecycleRuleList= newArrayList<LifecycleRule>();
SetBucketLifecycleRequestsetBucketLifecycleRequest= new SetBucketLifecycleRequest(bucketName);
LifecycleRule.StorageTransitionstorageTransition= newLifecycleRule.StorageTransition();
storageTransition.setStorageClass(StorageClass.IA);
storageTransition.setExpirationDays(30);
storageTransition.setIsAccessTime(true);
storageTransition.setReturnToStdWhenVisit(false);
storageTransition.setAllowSmallFile(true);

基于最后一次修改时间策略使用标签、前缀正向匹配

适用于日志、业务报表等临时文件数据，第一次先转低频访问存储，超过30天转归档存储

             //距最后修改时间10天后转低频访问存储类型，距最后修改时间30天后转归档存储类型。
rule= new LifecycleRule(ruleId4,matchPrefix4,LifecycleRule.RuleStatus.Enabled);
List<LifecycleRule.StorageTransition>storageTransitions= newArrayList<LifecycleRule.StorageTransition>();
LifecycleRule.StorageTransitionstorageTransition= newLifecycleRule.StorageTransition();
storageTransition.setStorageClass(StorageClass.IA);
storageTransition.setExpirationDays(10);
storageTransitions.add(storageTransition);
storageTransition= newLifecycleRule.StorageTransition();
storageTransition.setStorageClass(StorageClass.Archive);
storageTransition.setExpirationDays(30);
storageTransitions.add(storageTransition);
rule.setStorageTransition(storageTransitions);
request.AddLifecycleRule(rule);

生命周期操作规则说明

生命周期执行优先级（配置时需要注意）：删除Object>转换为深度冷归档类型Object>转换为冷归档类型Object>转换为归档类型Object>转换为低频访问Object

假设指定了以下两条生命周期规则，且两条规则均命中相同的Object。

●规则1：指定将最后一次修改时间超过30天的Object转为低频访问类型。

●规则2：指定将最后一次修改时间超过30天的Object删除。

执行结果：规则命中的Object将在距离其最后一次修改时间超过30天后删除。

假设指定了以下两条生命周期规则，且两条规则均命中相同的Object。

●规则1：指定名为test/的Prefix，并指定Object距其最后修改时间超过30天后转换为低频存储类型。

●规则2：指定针对整个Bucket（即Prefix为空），并指定Object距其最后修改时间超过60天后转为归档只读。

执行结果：由于规则无冲突，因此规则1和规则2指定的行为均生效。

生命周期实际操作

对于图片、特效、视频等媒体资源执行如下规则

●规则1：配置指定相关后缀的文件夹距其最后一次访问时间超过30天后转换为低频存储类型。

●规则2：配置指定相关后缀的文件夹距其最后一次访问时间超过60天后转换为归档直读存储。

●规则3：配置指定相关后缀的文件夹距其最后一次访问时间超过90天后转换为冷归档存储

对于临时文件、日志文件等执行如下规则

●规则1：配置指定相关后缀的文件夹距其最后一次更新时间超过30天后转换为冷归档存储。

●规则2：配置指定相关后缀的文件夹距其最后一次访问时间超过60天后直接删除。

文件重复上传处理

功能描述

对于一个相同的文件，用户总会存在重复/重试上传的情况，需要有一种机制防止用户重复上传同一文件，保证同一文件它对应的文件路径只有唯一一个。

策略

●采用SHA-256算法计算文件HASH值，SHA-256哈希值具有极高的唯一性，几乎可以保证不同的文件会有不同的哈希值，SHA-256对输入数据非常敏感，即使是微小的更改（例如，更改文件中的一个字节）也会导致生成一个完全不同的哈希值。

●增加文件HASH值存储表，表中有对应objectId与实际文件经过SHA-256计算的HASH值(大概占用32个字节)

●每次上传前先计算文件HASH值，再根据文件的HASH值与appId先从数据库查一遍看是否存在，存在直接返回已有文件的路径，不存在则写入OSS并保存HASH存储表值。

云服务存储类型与成本调研

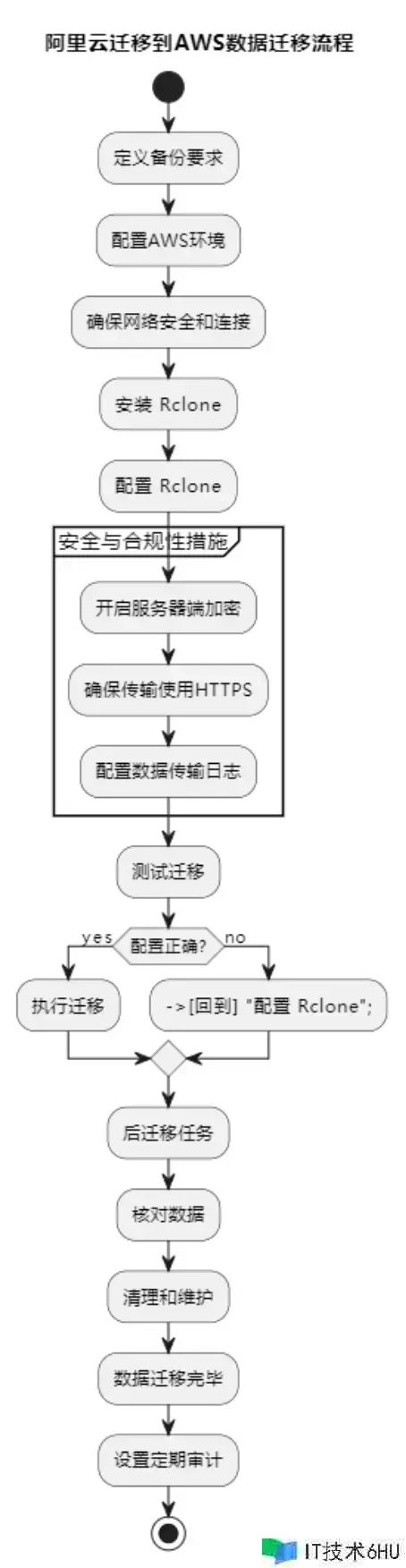

Rclone数据迁移示例

定义备份要求

●确定数据备份频率（实时、每日、每周等）。

●确定数据保留策略（例如备份数据保留时长）。

配置AWS环境:

●创建并配置S3存储桶以接收数据备份，设置合适的存储类别（例如S3Standard-InfrequentAccess）以节省成本。

●配置IAM角色和策略以确保最小权限原则，只授予迁移所需的权限。

确保网络安全和连接:

●设置VPN或AWSDirectConnect以确保与AWS的安全连接。

●配置安全组和网络ACL，确保只有授权的网络流量可以访问S3存储桶。

安装Rclone

1. 下载最新版本的rclone。

sh curl-Ohttps://downloads.rclone.org/rclone-current-linux-amd64.zip
   unziprclone-current-linux-amd64.zip
   cdrclone-*-linux-amd64

2. 复制二进制文件到合适路径下

sudo cprclone/usr/bin/
sudo chownroot:root/usr/bin/rclone
sudo chmod 755/usr/bin/rclone

3. 确认rclone安装成功。

rcloneversion

配置rclone

rcloneconfig
n)Newremote
s)Setconfigurationpassword
q)Quitconfig
n/s/q>n
name>AliyunOSS

为AWSS3添加新配置,选择S3，并配置AWS的AccessKeyID和SecretAccessKey以及其他必要的信息。

n)Newremote
name>AWSS3

测试迁移

执行一次试运行来验证配置的正确性，不会传输文件。

rclonesyncAliyunOSS:bucket-nameAWSS3:bucket-name--dry-run

删除–dry-run参数以执行实际的数据传输。

常用选项：

●–dry-run：模拟迁移操作，不会传输数据。

●–verbose：提供详细的操作输出。

●–transfers：指定并行传输数。

●–checkers：指定并行校验数。

●–progress：显示进度信息。

●–s3-server-side-encryption：为AWSS3启用服务器端加密。bucket-name–dry-run

执行迁移

在确认测试运行没有问题后，开始实际的数据迁移。

rclonesyncAliyunOSS:bucket-nameAWSS3:bucket-name--progress

S:bucket-nameAWSS3:bucket-name–progress

后迁移任务核对数据

使用rclonecheck来验证源和目的地之间的数据一致性。

rclonecheckAliyunOSS:bucket-nameAWSS3:bucket-name

AliyunOSS:bucket-nameAWSS3:bucket-name

清理和维护

●定期运行rclonesync以确保数据一致性。

●监控rclone日志文件来识别可能的同步问题。

数据迁移完毕

确认数据一致性无误后，迁移任务即可认为完成。

附加安全措施设置定期审计

●开启服务器端加密。

●对于AWSS3，使用–s3-server-side-encryption参数。

●阿里云OSS也支持服务器端加密。

●确保传输时使用HTTPS。

●Rclone默认使用HTTPS传输数据。

●配置数据传输日志记录，以便审计和监控。

●使用–log-file参数记录活动。

总结

在架构设计方面，我们详细介绍了包括对象信息表、对象存储信息表、对象存储扩展表及生命周期配置记录表等多个数据库物理设计方案。通过这些设计，系统能够有效管理数据的生命周期，支持多种数据类型和格式，同时确保数据的完整性和一致性。

此外，我们还探讨了基础功能如对象上传和读取，生命周期管理以及文件重复上传处理等，这些功能确保了系统的高效运行和数据的安全管理。我们还提到了使用Rclone进行数据迁移的详细步骤和策略，以及如何通过各种配置优化存储成本和提高数据处理效率。

总之，通过这种综合的设计和实施策略，企业不仅能够应对当前的技术挑战，还能够为未来的扩展和技术升级打下坚实的基础，从而在全球市场中保持其领先地位。
