一、规划背景

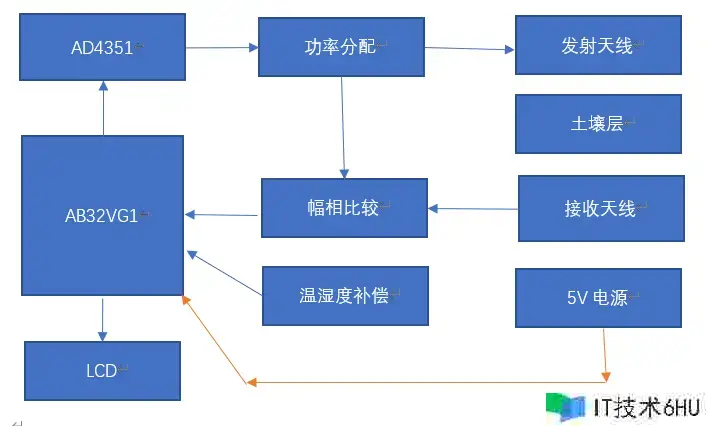

本规划选用微波反射法，规划一种冬笋探测器。本规划的探测设备由发射电路，接纳电路，天线，信号检测和LCD显现5个部分组成。运用AB32VG1经过串行接口装备高频发生模块发生两路高频信号。一路作为参阅，另一路送给发射天线之后经过土壤发射之后送给接受天线。参阅信号和经过土壤层发射回来的信号送给相位检测模块。相位检测模块根据相位的差值输出不同的电压值。运用AB32VG1 模块收集相位模块送过来的模拟信号并计算剖析收集成果并在LCD屏幕上显现成果。

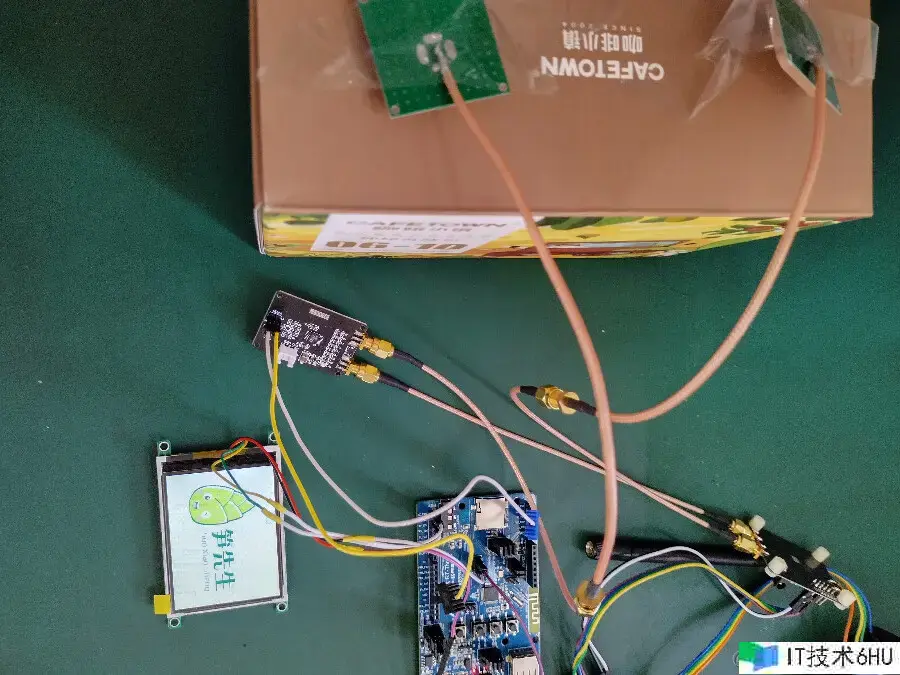

二、硬件组成

主控MCU:AB32VG1,主要负责高频发生单元的参数装备，相位检测模块AD数据收集。收集数据剖析处理，LCD液晶控制

高频发生模块：选用ADI公司的ADF4351锁相环系统作为高频信号发生单元

相位检测模块：选用AD8302D 芯片规划的幅值比和相位差丈量单元

温湿度补偿单元：选用485信号的温湿度传感器

LCD显现：JC035-HVGA-ST-00-V03(TN) 集成UART串口屏

900M陶瓷天线

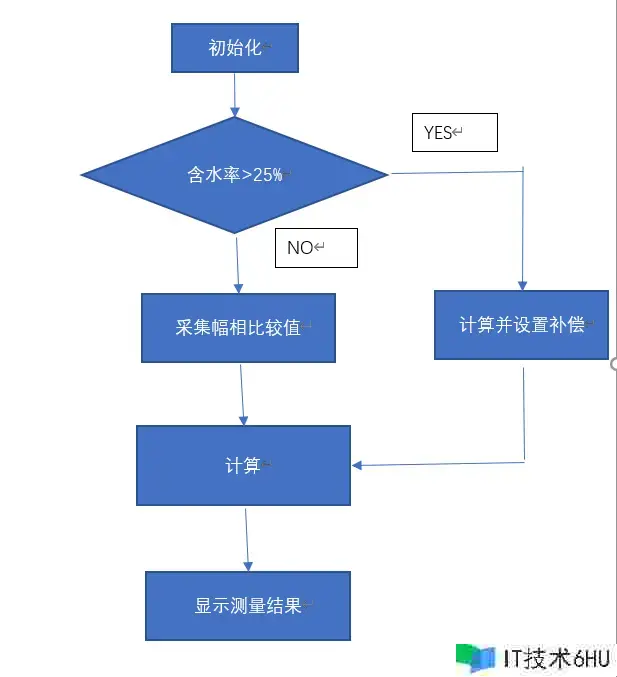

三、软件架构

运用AB32VG1作为主控制器，装备高频发生电路发生900M高频信号，利用芯片自带的AD转换口收集幅相检测模块输出的模拟电压值。主控制器根据电磁波在土壤中和冬笋的反射介电常数不一样从而进行冬笋探测，并经过液晶显现。经过温湿度传感的补偿可以进一步提高丈量精度。

开源网址：

gitee代码库房目录：gitee.com/yuzhiwen198…
