在 IOS 平台上，我们常常需求处理音视频数据，比方播映视频、录制音频等。为了高效处理这些数据，IOS 提供了 VideoToolbox 类，它答应我们对音视频进行编解码操作。

什么是 VideoToolbox？

IOS 8.0之后，苹果开放了硬编解码API，即 VideoToolbox.framework的API。VideoToolbox是一套纯C言语API，能够直接访问硬件编解码器。它提供视频紧缩宽和紧缩以及存储在像素缓存区中的数据转化服务。

一文搞懂IOS音视频编解码器VideoToolbox

下面以编码器为例进行阐明：

先介绍VideoToolbox相关的几种数据结构

（1）CVPixelBuffer：存储编码前或解码后的视频帧，包含了图像的像素数据以及有关像素格局、巨细和颜色空间等信息。
（2）CMBlockBuffer：存储紧缩后的视频数据，例如H.264视频流中的NAL单元。
（3）CMSampleBuffer：包含时刻戳和持续时刻等元数据的样本数据。它能够包含一个CVPixelBuffer或者CMBlockBuffer，相当于寄存视频图像的容器数据结构。

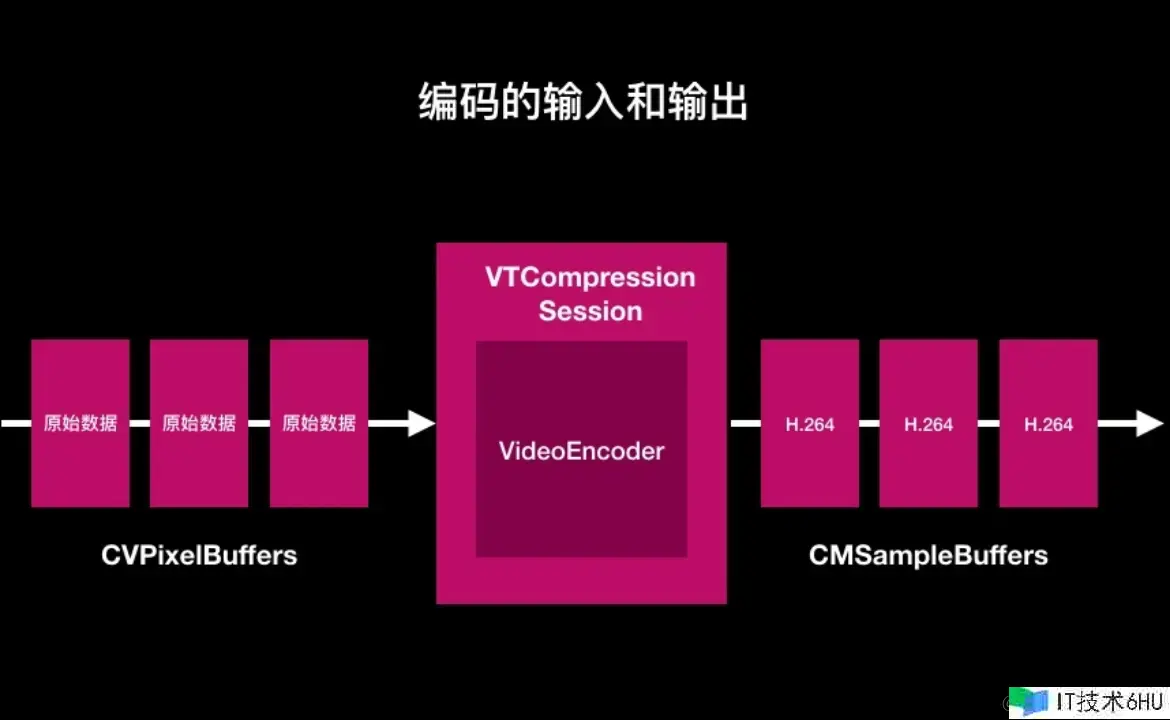

H.264编码全体流程：

  • CVPixelBuffer → CMSampleBuffer → H.264

VideoToolbox用法

1. 创立 VideoToolbox 会话

要使用 VideoToolbox，首要需求创立一个 VTCompressionSessionRef 实例作为编码器的句柄。以下是创立编码器实例的基本步骤：

VTCompressionSessionRef compressionSession;
OSStatus status = VTCompressionSessionCreate(NULL, width, height, kCMVideoCodecType_H264, NULL, NULL, NULL, compressionCallback, NULL, &compressionSession);
if (status != noErr) {
  NSLog(@"Failed to create compression session: %d", (int)status);
  return;
}

其中，width 和 height 是要编码的视频帧的宽度和高度，kCMVideoCodecType_H264 是视频编码器类型。compressionCallback 是一个回调函数，用于处理编码后的数据。

2. 装备 VideoToolbox

装备编码器的参数，包含码率、帧率、关键帧距离等

NSDictionary *compressionProperties = @{
   (__bridge NSString *)kVTCompressionPropertyKey_RealTime: @YES, // 开启实时编码，降低延迟
   (__bridge NSString *)kVTCompressionPropertyKey_ProfileLevel: (__bridge NSString *)kVTProfileLevel_H264_Baseline_AutoLevel, // BaseLine等级
    (__bridge NSString *)kVTCompressionPropertyKey_MaxKeyFrameIntervalDuration: @(10), // 关键帧距离
   (__bridge NSString *)kVTCompressionPropertyKey_AverageBitRate: @(500000), // 均匀码率，单位bps
   (__bridge NSString *)kVTCompressionPropertyKey_DataRateLimits: @(600000/8), // 最高码率，单位byte/s
};
VTSessionSetProperties(compressionSession, (__bridge CFDictionaryRef)compressionProperties);

IOS只支撑ABR码控形式：

ABR：稳定均匀方针码率，简单场景分配较低bit，杂乱场景分配满足bit，使得有限的bit数能够在不同场景下合理分配，这类似VBR。同时一定时刻内，均匀码率又接近设置的方针码率，这样能够控制输出文件的巨细，这又类似CBR。能够认为是CBR和VBR的折中计划。

3. 处理输入数据

将需求编码的原始视频帧传递给编码器进行处理。首要将原始数据放入 CMSampleBufferRef 中，然后将其传递给 VideoToolbox：

CVPixelBufferRef pixelBuffer;   // 寄存原始视频帧数据
CFDictionaryRef frameProperties;    // 设置编码帧特点，如是否为关键帧
CMTime presentationTimeStamp = CMTimeMake(value, timescale); // 显示时刻戳
VTCompressionSessionEncodeFrame(compressionSession, pixelBuffer, presentationTimeStamp, kCMTimeInvalid, frameProperties, NULL, NULL);

注意事项：
CMTime是IOS专门描绘视频时刻的一种数据类型
官网注释 /*@field value the value of the CMTime. value/timescale = seconds*/
举个比方阐明，假设以下景象：
A视频15帧，播映速度5fps，持续时刻=15/5=3s
B视频60帧，播映速度20fps，持续时刻60/20=3s
由此可知，timesclae应设置为帧率

4. 处理输出数据

编码器处理完数据后，会通过上述界说的回调函数回来编码后的数据。在回调函数中能够处理编码后的数据，比方将其写入文件或传输到网络上。

void compressionCallback(void *outputCallbackRefCon, void *sourceFrameRefCon, OSStatus status, VTEncodeInfoFlags infoFlags, CMSampleBufferRef sampleBuffer) {
  if (status != noErr) {
    NSLog(@"Failed to encode frame: %d", (int)status);
    return;
   }
    // 从sampleBuffer中取出编码后的数据
    CMBlockBufferRef dataBuffer = CMSampleBufferGetDataBuffer(sampleBuffer);
  size_t length, totalLength;
  char *dataPointer;
  // 处理编码后的数据，比方将其写入文件或传输到网络上
  OSStatus statusCodeRet = CMBlockBufferGetDataPointer(dataBuffer, 0, &length, &totalLength, &dataPointer);
  if (statusCodeRet == noErr) {
    size_t bufferOffset = 0;
    static const int AVCCHeaderLength = 4; // 回来的NALU数据前四个字节是大端形式的帧长度
    // 循环获取NALU数据
    while (bufferOffset < totalLength - AVCCHeaderLength) {
      uint32_t NALUnitLength = 0;
      // 读取NALU长度的数据
      memcpy(&NALUnitLength, dataPointer + bufferOffset, AVCCHeaderLength);
      // 从大端转系统端
      NALUnitLength = CFSwapInt32BigToHost(NALUnitLength);
      NSData* data = [[NSData alloc] initWithBytes:(dataPointer + bufferOffset + AVCCHeaderLength) length:NALUnitLength];
      // 移动到下一个NALU单元
      bufferOffset += AVCCHeaderLength+NALUnitLength;
     }
   }
}

注意事项：
VideoToolbox编码以AVCC格局（头四个字节表明NALU长度）存储数据，且字节次序是反的，在转化为H.264格局时需取出头四个字节并替换为Annex B格局（头四个字节是0001），并将字节次序回转得到H.264数据。

5. 销毁编码器

VTCompressionSessionCompleteFrames(compressionSession, kCMTimeInvalid);
VTCompressionSessionInvalidate(compressionSession);
